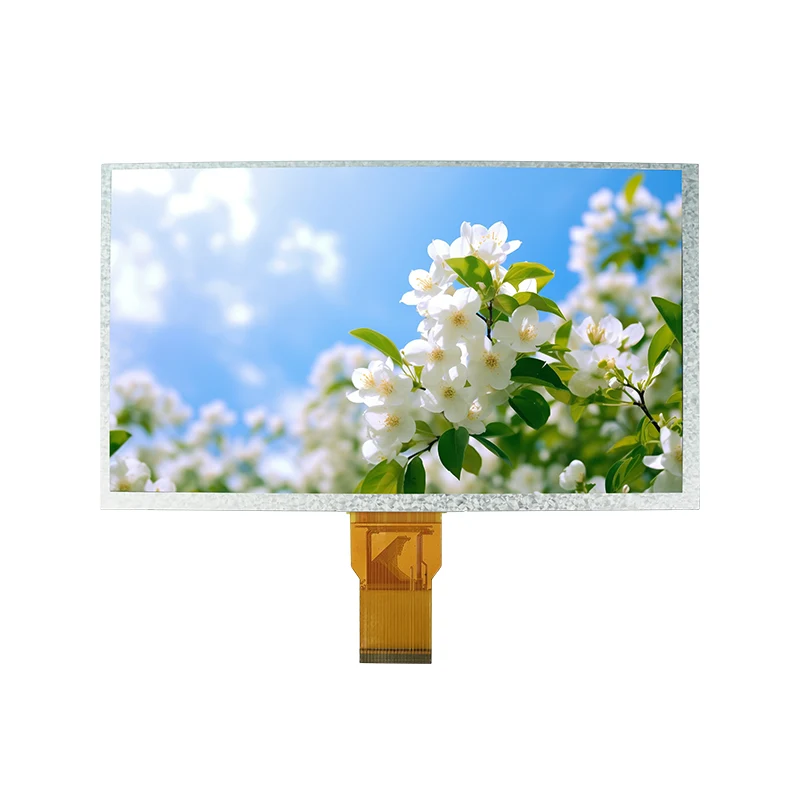

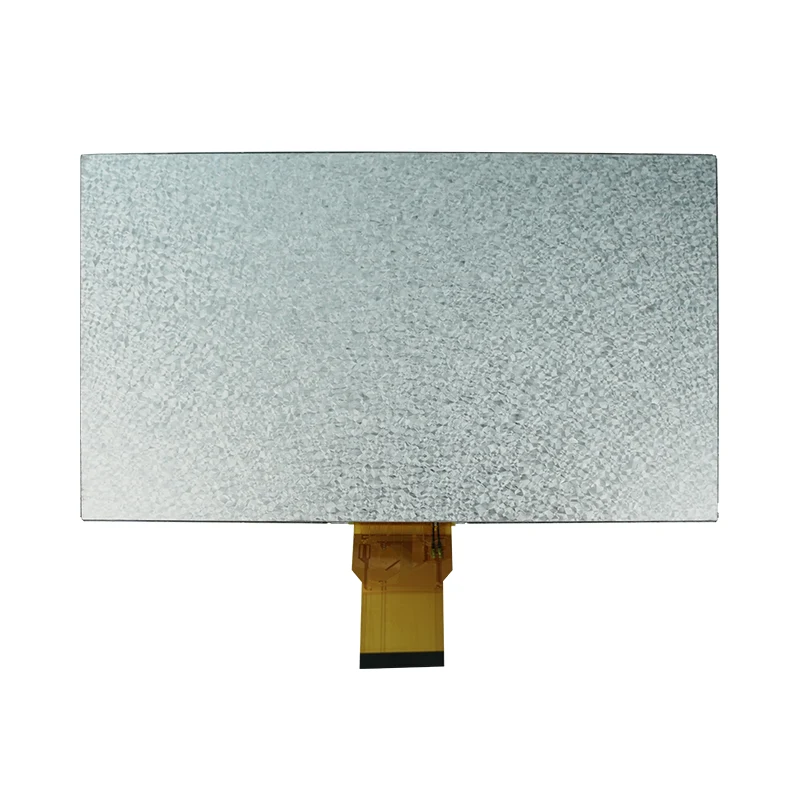

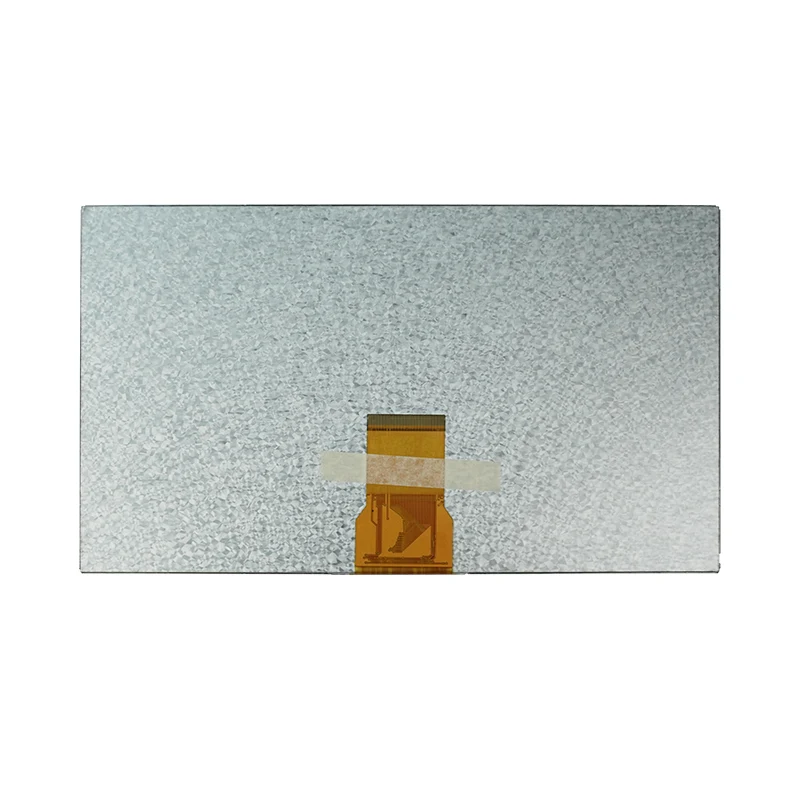

9.0' हाई लाइटनेस टीएन टीएफटी एलसीडी स्क्रीन मॉड्यूल

प्रमुख विशेषताऐं

• सुपीरियर स्पष्टता: 800×480 आरजीबी-स्ट्राइप रिज़ॉल्यूशन के साथ 9.0-इंच टीएफटी-एलसीडी और स्पष्ट, उच्च-कंट्रास्ट दृश्यों के लिए सामान्य व्हाइट टीएन तकनीक।

• मजबूत विश्वसनीयता: अत्यधिक तापमान (-20℃ से 70℃) में त्रुटिहीन रूप से काम करता है, जो औद्योगिक और बाहरी अनुप्रयोगों के लिए आदर्श है।

• निर्बाध एकीकरण: 24-बिट समानांतर आरजीबी इंटरफ़ेस और सीओजी पैकेजिंग बहुमुखी संगतता के साथ कॉम्पैक्ट, हल्के डिजाइन सुनिश्चित करते हैं।

• ऊर्जा दक्षता: अनुकूलित 18-एलईडी बैकलाइट (120mA कुल करंट) के साथ अल्ट्रा-लो बिजली की खपत।

• मजबूत पावर लचीलापन: कठोर परिस्थितियों में स्थिर प्रदर्शन के लिए विस्तृत वोल्टेज रेंज (डिजिटल: 2.8–3.3V, एनालॉग: 9.4–9.8V, गेट: ±5.4–19V) का समर्थन करता है।

तकनीकी विशेष विवरण

 विवरण

अनुप्रयोग एवं उद्योग समाधान

जब इंजीनियरों और खरीद टीमों को विशिष्ट अनुप्रयोग चुनौतियों को हल करने की आवश्यकता होती है तो वे इस 9.0" टीएन टीएफटी एलसीडी मॉड्यूल को चुनते हैं:

• औद्योगिक नियंत्रण पैनल:क्या आपको ऐसे डिस्प्ले की आवश्यकता है जो बिना वातानुकूलित फ़ैक्टरी वातावरण में लगातार काम करता रहे? चौड़ा -20°C से 70°C ऑपरेटिंग तापमान और COG (चिप-ऑन-ग्लास) संरचना फैक्ट्री ऑटोमेशन और HMI सिस्टम के लिए मजबूत 24/7 अपटाइम प्रदान करती है।

• Mचिकित्सीय निगरानी उपकरण:पोर्टेबल क्लिनिकल उपकरणों में बिजली और जगह की कमी के बारे में चिंतित हैं? अनुकूलित 18-एलईडी बैकलाइट (120mA कुल करंट) डिस्प्ले टेक्स्ट स्पष्टता से समझौता किए बिना हैंडहेल्ड चिकित्सा उपकरणों के लिए बैटरी जीवन को महत्वपूर्ण रूप से बढ़ाता है।
• स्मार्ट होम इंटरफेस और IoT:क्या आप एक कॉम्पैक्ट, स्लिम-प्रोफ़ाइल डिस्प्ले की तलाश में हैं जो आपके हार्डवेयर लेआउट को सरल बनाता है? मानक 24-बिट समानांतर आरजीबी इंटरफ़ेस और हल्के डिज़ाइन स्मार्ट उपकरणों, एक्सेस कंट्रोल सिस्टम और सुरक्षा इंटरकॉम में सहज एकीकरण को सक्षम करते हैं, जिससे आपके समय-समय पर बाजार में तेजी आती है।
• इनडोर सेवा टर्मिनल और वेंडिंग:इनडोर रिटेल के लिए उच्च-प्रदर्शन लेकिन बजट-अनुकूल डिस्प्ले की तलाश है? 120cd/m² चमक और लागत प्रभावी WVGA TN तकनीक इनडोर टिकटिंग कियोस्क, वेंडिंग मशीन और डेस्कटॉप परीक्षण उपकरणों के लिए स्पष्ट, उच्च-कंट्रास्ट दृश्यता प्रदान करती है।

बिक्री उपरांत सहायता एवं तकनीकी सेवाएँ

तियानफू डिस्प्ले व्यापक इंजीनियरिंग समर्थन और प्रीमियम बिक्री के बाद सेवाओं के साथ प्रत्येक 9.0" टीएन टीएफटी एलसीडी मॉड्यूल के पीछे खड़ा है। हम केवल डिस्प्ले घटकों को शिप नहीं करते हैं - हम सुनिश्चित करते हैं कि आपका हार्डवेयर एकीकरण प्रोटोटाइप चरण से बड़े पैमाने पर उत्पादन तक सफल हो।

वारंटी कवरेज और गुणवत्ता की गारंटी

• 12 महीने की मानक वारंटी:सामान्य परिचालन स्थितियों के तहत विनिर्माण दोषों, बैकलाइट विफलताओं और प्रदर्शन विसंगतियों को पूरी तरह से कवर करता है।
• विस्तारित वारंटी विकल्प:बड़े पैमाने पर थोक ऑर्डर या मिशन-महत्वपूर्ण औद्योगिक अनुप्रयोगों के लिए उपलब्ध - अनुकूलित कवरेज योजनाओं के लिए हमारी तकनीकी बिक्री टीम से संपर्क करें।

बी2बी इंजीनियरिंग एवं अनुकूलन सेवाएँ

1. एफपीसी और इंटरफ़ेस अनुकूलन:लचीले मुद्रित सर्किट (एफपीसी) की लंबाई, आकार और पिन परिभाषाओं को आपके बाड़े के डिजाइन में फिट करने के लिए तैयार किया जा सकता है।
2. बैकलाइट और चमक ट्यूनिंग:बाहरी पठनीयता आवश्यकताओं, या अनुकूलित एलईडी जीवनकाल के लिए उच्च-चमक उन्नयन (1000 / सीडी / एम 2 तक) का समर्थन करें।
3. टच पैनल एकीकरण:प्रतिरोधी टच पैनल (आरटीपी) या प्रोजेक्टेड कैपेसिटिव टच पैनल (पीसीएपी) मल्टी-टच समाधान के साथ निर्बाध रूप से संगत।

तकनीकी सहायता एवं इंजीनियरिंग सहायता

1. प्री-सेल्स इंजीनियरिंग परामर्श:हमारे इंजीनियर नमूना वितरण से पहले आपके एप्लिकेशन आवश्यकताओं, ऑपरेटिंग वातावरण और इंटरफ़ेस संगतता की समीक्षा करते हैं।
2. फ़र्मवेयर और ड्राइवर सहायता:24-बिट आरजीबी एकीकरण के लिए इनिशियलाइज़ेशन कोड, टाइमिंग पैरामीटर और इंटरफ़ेस दस्तावेज़ीकरण प्रदान करें - जिससे आपके विकास चक्र को कम किया जा सके।
3. अनुकूलन समर्थन:बैकलाइट, एफपीसी, टीपी, या सीओजी संशोधनों के लिए, हमारी टीम प्रोटोटाइप से बड़े पैमाने पर उत्पादन तक पूर्ण इंजीनियरिंग परिवर्तन प्रक्रिया का प्रबंधन करती है।
4. ऑन-साइट समर्थन:रणनीतिक साझेदारों और बड़े ग्राहकों के लिए, महत्वपूर्ण एकीकरण चरणों के लिए ऑन-साइट तकनीकी सहायता उपलब्ध है।

सेवा प्रक्रिया - एकीकरण से उत्पादन तक

हम डेटा-संचालित विश्वास में विश्वास करते हैं। प्रत्येक उत्पादन बैच के लिए, हम प्रदान करते हैं:

1. आने वाली गुणवत्ता नियंत्रण (आईक्यूसी) रिपोर्ट:ग्लास, आईसी, बैकलाइट और एफपीसी घटकों के लिए कच्चे माल के निरीक्षण रिकॉर्ड।
2. प्रक्रिया गुणवत्ता नियंत्रण (पीक्यूसी) डेटा:वास्तविक समय उपज ट्रैकिंग, बॉन्डिंग लाइन निरीक्षण, और उम्र बढ़ने परीक्षण लॉग।
3. आउटगोइंग गुणवत्ता नियंत्रण (ओक्यूसी) रिपोर्ट:चमक एकरूपता, रंग सरगम, और इंटरफ़ेस सिग्नल अखंडता सहित अंतिम निरीक्षण रिकॉर्ड।
4. लॉट ट्रैसेबिलिटी:प्रत्येक मॉड्यूल उत्पादन तिथि, बैच संख्या और मुख्य प्रक्रिया मापदंडों का पता लगाने योग्य है - यदि समस्याएँ उत्पन्न होती हैं तो तेजी से मूल कारण विश्लेषण सक्षम करना।

अक्सर पूछे जाने वाले प्रश्न - बिक्री के बाद के सामान्य प्रश्न

• Q1: वारंटी प्रतिस्थापन के लिए सामान्य लीड समय क्या है?

◦ ए:12 महीने की वारंटी अवधि के भीतर पुष्टि किए गए विनिर्माण दोष या गुणवत्ता गैर-अनुरूपताओं के लिए, प्रतिस्थापन इकाइयों को तेजी से संसाधित किया जाता है। आपके उत्पादन डाउनटाइम को कम करने के लिए मानक स्टॉक आइटम आमतौर पर 48 घंटों के भीतर भेज दिए जाते हैं।

•Q2: क्या आप एकीकरण मुद्दों के लिए इंजीनियरिंग सहायता प्रदान करते हैं?

◦ ए:हाँ, पूर्ण हार्डवेयर और सॉफ़्टवेयर एकीकरण समर्थन प्रदान किया गया है। हमारे आर एंड डी इंजीनियर आपके डिज़ाइन-इन चरण के दौरान आरंभीकरण कोड, 24-बिट आरजीबी/टीटीएल टाइमिंग पैरामीटर समायोजन, इंटरफ़ेस डिबगिंग और मैकेनिकल फिट जांच में आपकी सहायता करते हैं।

• Q3: क्या मुझे लौटाए गए मॉड्यूल के लिए विफलता विश्लेषण रिपोर्ट मिल सकती है?

◦ ए:हाँ। बैच गुणवत्ता के मुद्दों या महत्वपूर्ण औद्योगिक अनुप्रयोगों से रिटर्न के लिए, हमारी क्यूए प्रयोगशाला गहन घटक-स्तरीय मूल कारण विश्लेषण करती है और 3-5 व्यावसायिक दिनों के भीतर एक आधिकारिक विफलता विश्लेषण रिपोर्ट (8डी रिपोर्ट प्रारूप) प्रदान करती है।

• Q4: यदि मुझे वारंटी अवधि के बाद सहायता की आवश्यकता हो तो क्या होगा?

◦ ए:हम वारंटी के बाद मॉड्यूल के लिए निरंतर भुगतान वाली मरम्मत सेवाएं और लंबे जीवनचक्र तकनीकी परामर्श प्रदान करते हैं। दीर्घकालिक औद्योगिक परियोजनाओं का समर्थन करने के लिए, हम कम से कम 5+ वर्षों के लिए पुराने घटकों और ड्रॉप-इन प्रतिस्थापनों की स्थिर उपलब्धता सुनिश्चित करते हैं।
