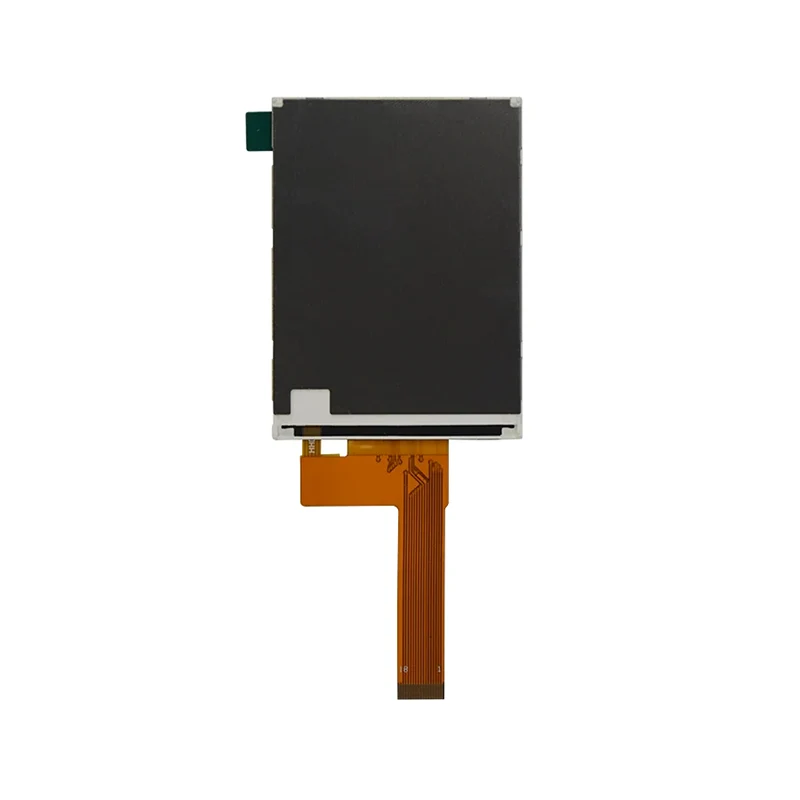

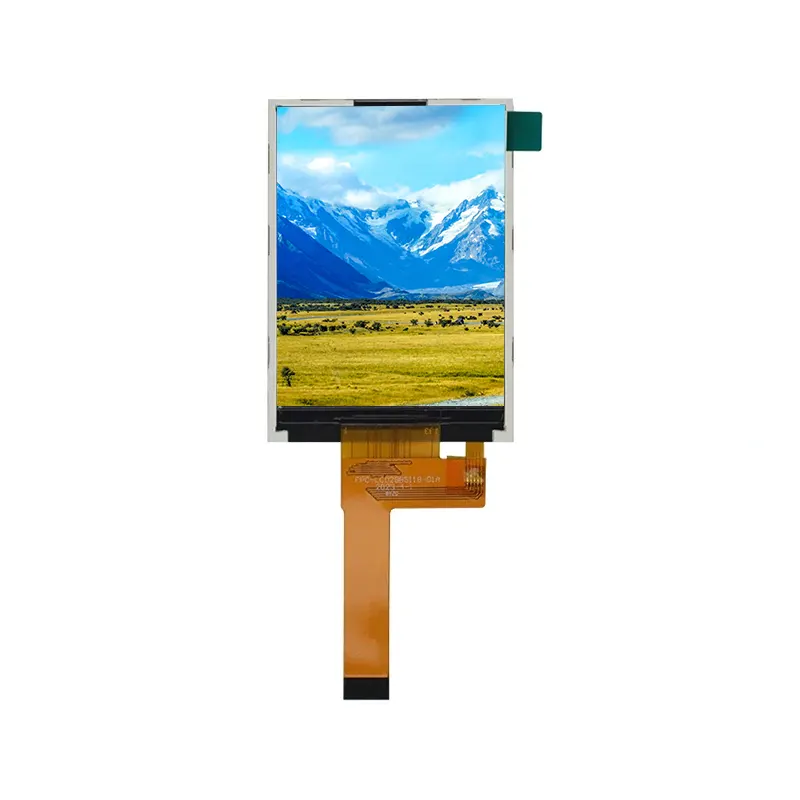

2.7' ग्राफिक मानक टीएन टीएफटी एलसीडी स्क्रीन मॉड्यूल

2.7' ग्राफिक स्टैंडर्ड टीएफटी एलसीडी स्क्रीन मॉड्यूल मुख्य रूप से औद्योगिक और स्मार्ट होम एलसीडी में उपयोग किया जाता है। जैसे कि:

1.औद्योगिक हैंडहेल्ड टर्मिनल

औद्योगिक हैंडहेल्ड: पीडीए/बारकोड स्कैनर के लिए कस्टम एलसीडी

टिकाऊ एलसीडी | औद्योगिक डिटेक्टरों और डेटा टर्मिनलों के लिए बिल्कुल सही

इन्वेंटरी स्कैनर और पोर्टेबल प्रिंटर के लिए उन्नत एलसीडी

उच्च गुणवत्ता वाले डिस्प्ले - औद्योगिक हैंडहेल्ड उपकरणों के लिए निर्मित

2.स्मार्ट होम

स्मार्ट होम कंट्रोल पैनल | कस्टम उन्नत एलसीडी समाधान

कॉफ़ी मेकर, रोबोट वैक्यूम और ओवन के लिए टिकाऊ एलसीडी

स्मार्ट होम डिस्प्ले - उच्च गुणवत्ता और कस्टम-फिट

विवरण

तियानफू अनुकूलित 2.7' ग्राफिक मानक टीएन टीएफटी एलसीडी स्क्रीन मॉड्यूल विशिष्टता

तियानफू से एक वास्तविक-विश्व अनुप्रयोग अनुभव: एक मोबाइल डेटा टर्मिनल निर्माता से परिप्रेक्ष्य

"नई पीढ़ी के औद्योगिक पीडीए को विकसित करते समय, यह 2.7' ग्राफिक मानक टीएफटी एलसीडी स्क्रीन मॉड्यूल हमारी अंतिम पसंद बन गया। इसकी उच्च-चमक बैकलाइट (हमने 500 सीडी/एम² संस्करण को अनुकूलित किया) और एंटी-ग्लेयर उपचार ने मजबूत आउटडोर प्रकाश के तहत कठिन स्क्रीन सामग्री पहचान की समस्या को पूरी तरह से हल कर दिया।"

"960×240 वाइडस्क्रीन अनुपात मोबाइल डेटा टर्मिनलों के इंटरेक्शन लॉजिक के साथ अत्यधिक संगत है: क्षैतिज स्थान बारकोड और वेबिल नंबरों को पूरी तरह से प्रदर्शित करने के लिए पर्याप्त है, जबकि ऊर्ध्वाधर लेआउट 'सूचना प्रदर्शन क्षेत्र + निचले निश्चित बटन' के क्लासिक यूआई डिज़ाइन में पूरी तरह से फिट बैठता है, जो एक कॉम्पैक्ट स्पेस के भीतर कुशल संचालन को सक्षम बनाता है।"

"एसपीआई इंटरफ़ेस की कम-बिजली खपत सुविधा सीधे टर्मिनल बैटरी जीवन में सुधार करती है। मॉड्यूल के लिए केवल 8mA की तार्किक बिजली खपत के साथ, हमारी स्व-विकसित बैकलाइट ग्रेडिंग नियंत्रण रणनीति के साथ, निरंतर स्कैनिंग ऑपरेशन परिदृश्यों में डिवाइस की कुल बैटरी जीवन लगभग 18% बढ़ गई है।"

"विस्तृत तापमान स्थिरता (-20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस) और मॉड्यूल की यांत्रिक विश्वसनीयता ने हमारे कठोर परीक्षणों को पारित कर दिया है, जिसमें उच्च-निम्न तापमान साइक्लिंग और 1.2-मीटर ड्रॉप परीक्षण शामिल हैं, जो औद्योगिक वातावरण में स्थायित्व आवश्यकताओं को पूरी तरह से पूरा करते हैं।"

लक्षित अनुकूलन एवं समर्थन

हम ऐसे अनुप्रयोगों के लिए उन्नत समाधान प्रदान करते हैं:

विशेष विशेषताएं: उन्नत बैकलाइट ड्राइवर (पीडब्लूएम डिमिंग/क्विक वेक-अप का समर्थन), ग्लव टच, एंटी-इंटरफेरेंस डिज़ाइन और ऊर्जा-बचत मोड किट।

उद्योग अनुकूलन: एक्सप्रेस लॉजिस्टिक्स, कोल्ड चेन वेयरहाउसिंग और आउटडोर निरीक्षण जैसे परिदृश्यों के लिए अनुकूलित अनुकूलित संस्करण उपलब्ध हैं।

तेज़ समर्थन: मुख्यधारा के स्कैनिंग इंजन, उत्पादन लाइन परीक्षण उपकरण और दीर्घकालिक आपूर्ति गारंटी के साथ संगत संदर्भ डिज़ाइन प्रदान करें।

ग्राहक प्रतिक्रिया

"पिछले 18 महीनों में, हमने अपने तीन टर्मिनल उत्पादों में इस मॉड्यूल की 35,000 से अधिक इकाइयों का संचयी रूप से उपयोग किया है। जो चीज हमें सबसे अधिक संतुष्ट करती है वह उत्कृष्ट बैच स्थिरता और बेहद तेज तकनीकी सहायता प्रतिक्रिया है, जो हमारे बड़े पैमाने पर उत्पादन और बिक्री के बाद के रखरखाव के लिए एक ठोस गारंटी प्रदान करती है। तियानफू एक विश्वसनीय और अनुकूलित एलसीडी फैक्ट्री है, हम हमेशा उन पर भरोसा करते हैं।"

तियानफू 2.7' टीएफटी एलसीडी स्क्रीन मॉड्यूल अनुप्रयोग

तियानफू अग्रणी समय

अक्सर पूछे जाने वाले प्रश्न

Q1: SPI और RGB इंटरफ़ेस के बीच चयन कैसे करें?

उत्तर: दोनों इंटरफ़ेस अलग-अलग एप्लिकेशन आवश्यकताओं को पूरा करते हैं:

एसपीआई इंटरफ़ेस में कम संख्या में पिन (आमतौर पर 3-4 डेटा लाइनें) होती हैं, जो उन परिदृश्यों के लिए आदर्श है जहां एमसीयू पिन संसाधन सीमित हैं और ताज़ा दर की आवश्यकताएं कम हैं, जैसे स्थिर छवियां प्रदर्शित करना या डेटा को धीरे-धीरे अपडेट करना।

आरजीबी इंटरफ़ेस उच्च ताज़ा दर के साथ समानांतर डेटा ट्रांसमिशन को सक्षम बनाता है, जो गतिशील सामग्री, वीडियो या तेजी से बदलते ग्राफिक्स प्रदर्शित करने के लिए उपयुक्त है, लेकिन इसके लिए अधिक पिन संसाधनों की आवश्यकता होती है।

Q2: बैकलाइट को 8.7-10.2V के अपेक्षाकृत उच्च वोल्टेज की आवश्यकता क्यों होती है?

उत्तर: यह मॉड्यूल समानांतर में जुड़े कई एलईडी के साथ बैकलाइट डिज़ाइन को अपनाता है। अपेक्षाकृत उच्च वोल्टेज की आवश्यकता का आमतौर पर मतलब होता है कि बैकलाइट में श्रृंखला में जुड़े कई एलईडी होते हैं, जो एक समान और पर्याप्त चमक प्रदान कर सकते हैं। वास्तविक उपयोग में, एक समर्पित बैकलाइट ड्राइवर सर्किट की आवश्यकता होती है; इसे सीधे 3.3V लॉजिक पावर सप्लाई से नहीं जोड़ा जा सकता है।

Q3: क्या मॉड्यूल की ऑपरेटिंग तापमान सीमा औद्योगिक अनुप्रयोग आवश्यकताओं को पूरा करती है?

उत्तर: हाँ. -20°C से +70°C की ऑपरेटिंग तापमान सीमा अधिकांश औद्योगिक वातावरणों की आवश्यकताओं को पूरा करती है। अधिक चरम वातावरण (जैसे कि बाहरी गंभीर ठंड या उच्च तापमान कार्यशालाएं) के लिए, हम एक विस्तृत तापमान संस्करण (अनुकूलन आवश्यक) प्रदान कर सकते हैं जो -40 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस की विशेष आवश्यकताओं को पूरा करता है।

Q4: क्या मॉड्यूल की ऑपरेटिंग तापमान सीमा औद्योगिक अनुप्रयोग आवश्यकताओं को पूरा करती है?

उत्तर: हाँ. -20°C से +70°C की ऑपरेटिंग तापमान सीमा अधिकांश औद्योगिक वातावरणों की आवश्यकताओं को पूरा करती है। अधिक चरम वातावरण (जैसे कि बाहरी गंभीर ठंड या उच्च तापमान कार्यशालाएं) के लिए, हम एक विस्तृत तापमान संस्करण (अनुकूलन आवश्यक) प्रदान कर सकते हैं जो -40 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस की विशेष आवश्यकताओं को पूरा करता है।

Q5: इस डिस्प्ले स्क्रीन को कैसे चलाएं? किस परिधीय सर्किट की आवश्यकता है?

ए: एक बुनियादी प्रणाली के लिए आवश्यक है:

3.3V लॉजिक पावर सप्लाई (सटीकता ±5%)

8-10V बैकलाइट ड्राइवर सर्किट (निरंतर वर्तमान 15-25mA)

एमसीयू या डिस्प्ले कंट्रोलर (एसपीआई या आरजीबी इंटरफ़ेस का समर्थन)

वैकल्पिक: टच स्क्रीन नियंत्रक (टच-सक्षम संस्करणों के लिए)

हम संपूर्ण संदर्भ डिज़ाइन सर्किट आरेख और ड्राइवर नमूना कोड (STM32, ESP32 और Arduino जैसे सहायक प्लेटफ़ॉर्म) प्रदान करते हैं।

Q6: इस डिस्प्ले स्क्रीन के लिए अनुकूलन के कौन से पहलू समर्थित हैं?

उत्तर: हम उद्योग की अग्रणी मॉड्यूलर अनुकूलन सेवाएं प्रदान करते हैं, जिनमें मुख्य अनुकूलन विकल्प शामिल हैं:

इंटरफ़ेस और पिन अनुकूलन

अपने पीसीबी लेआउट में फिट होने के लिए एफपीसी कनेक्टर की स्थिति और पिन ऑर्डर को समायोजित करें

अपने मुख्य नियंत्रण चिप से मिलान करने के लिए SPI इंटरफ़ेस कमांड सेट को अनुकूलित करें

टच स्क्रीन या परिवेश प्रकाश सेंसर के लिए I2C इंटरफ़ेस जोड़ें

ऑप्टिकल प्रदर्शन समायोजन

लिक्विड क्रिस्टल सामग्री को अलग-अलग देखने के कोणों से बदलें (आईपीएस/एफएफएस/टीएन)

बैकलाइट चमक समायोजित करें (वैकल्पिक सीमा: 150-800 सीडी/एम²)

ध्रुवीकरण कोण को संशोधित करें (0°/90°/180°/270°)

एंटी-ग्लेयर और एंटी-फ़िंगरप्रिंट जैसे सतही उपचार जोड़ें

यांत्रिक संरचना अनुकूलन

समग्र मॉड्यूल मोटाई समायोजित करें (न्यूनतम मोटाई 1.8 मिमी तक)

एफपीसी लंबाई और केबल निकास दिशा को संशोधित करें

माउंटिंग होल पोजीशन जोड़ें या कम करें

विशिष्ट सीलिंग आवश्यकताओं के लिए फ़्रेम डिज़ाइन को अनुकूलित करें

विशेष पर्यावरणीय अनुकूलनशीलता

विस्तृत तापमान संस्करण (-40°C से +85°C)

बाहरी दृश्यता के लिए उच्च चमक वाला संस्करण

कंपन-प्रतिरोधी प्रबलित डिजाइन
