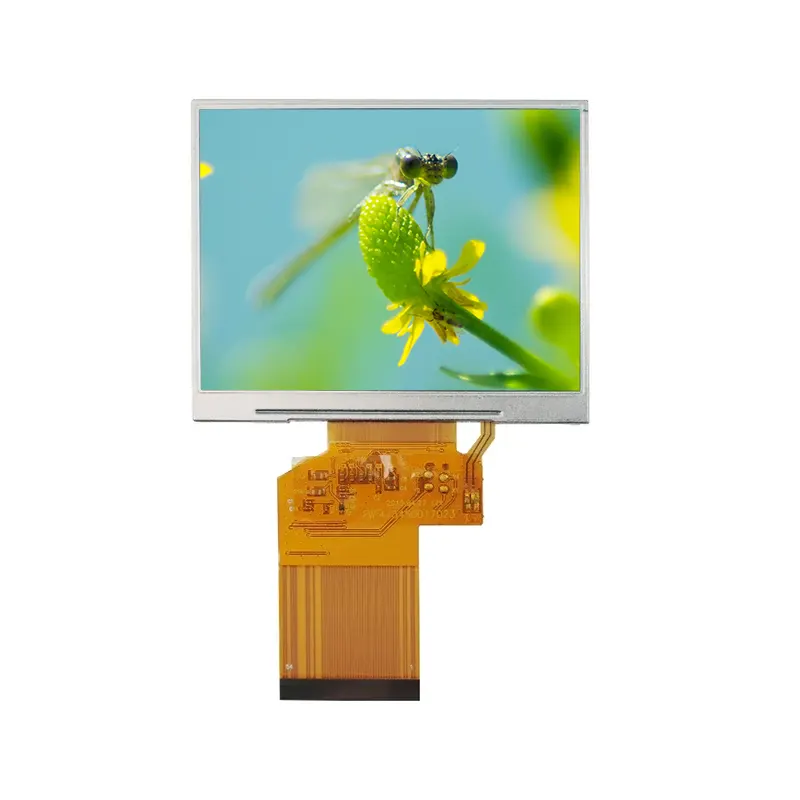

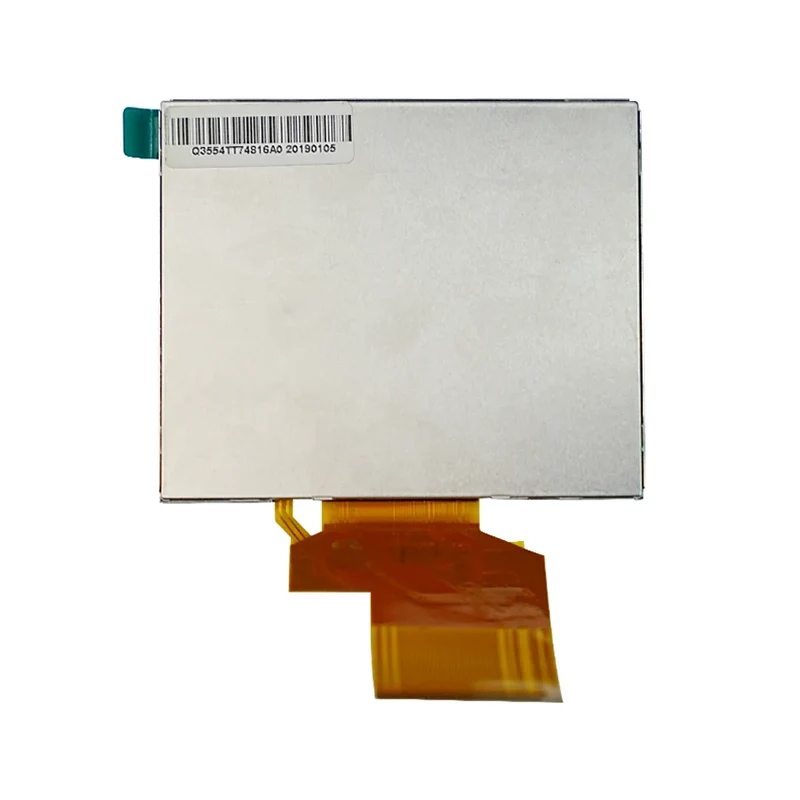

3.5' औद्योगिक मानक टीएफटी एलसीडी स्क्रीन मॉड्यूल

उच्च गुणवत्ता, लागत प्रभावी और अनुकूलन योग्य डिस्प्ले में विशेषज्ञता रखने वाली चीनी एलसीडी निर्माता तियानफू 3.5' औद्योगिक मानक टीएन टीएफटी एलसीडी स्क्रीन मॉड्यूल प्रदान करती है। कठोर वातावरण के लिए इंजीनियर किए गए इस मॉड्यूल में 320×RGB×240 रिज़ॉल्यूशन, 16.7M रंग और HX8238D ड्राइवर IC है, जो औद्योगिक प्रणालियों में निर्बाध एकीकरण के लिए बहुमुखी इंटरफेस (24-बिट RGB, सीरियल RGB, CCIR601/656) का समर्थन करता है। मुख्य विशिष्टताओं में औद्योगिक-ग्रेड तापमान अनुकूलनशीलता (-20°C ~ +70°C संचालन, -30°C ~ +80°C भंडारण), 6-एलईडी बैकलाइट, 350:1 कंट्रास्ट अनुपात, और कॉम्पैक्ट आयाम (76.90×63.9×3.26 मिमी) शामिल हैं।

विनिर्देश

तियानफू 3.5' टीएफटी एलसीडी स्क्रीन मॉड्यूल विवरण

चाहे मानव-मशीन इंटरफ़ेस (एचएमआई), स्टेटस डिस्प्ले मीटर, पोर्टेबल डिवाइस स्क्रीन, या मल्टीमीडिया प्लेबैक टर्मिनल में उपयोग किया जाता है, 3.5' औद्योगिक मानक टीएन टीएफटी एलसीडी स्क्रीन मॉड्यूल स्पष्ट, स्थिर और विश्वसनीय डिस्प्ले समाधान प्रदान करता है।

1. औद्योगिक नियंत्रण एवं स्वचालन

· पीएलसी नियंत्रण पैनल और मानव-मशीन इंटरफेस (एचएमआई)

· हैंडहेल्ड परीक्षण उपकरण (मल्टीमीटर, ऑसिलोस्कोप)

· औद्योगिक रोबोट/ऑटोमेशन ऑपरेशन पैनल

· रिमोट कंट्रोल यूनिट (क्रेन, निर्माण मशीनरी)

· पोर्टेबल डेटा अधिग्रहण और निरीक्षण टर्मिनल

2. स्मार्ट होम और इंटरनेट ऑफ थिंग्स (IoT)

· स्मार्ट होम कंट्रोल पैनल/सेंट्रल कंट्रोल स्क्रीन

· स्मार्ट वॉल स्विच

· घरेलू उपकरण नियंत्रण पैनल (एयर कंडीशनर, वॉशिंग मशीन, स्मार्ट रेफ्रिजरेटर दरवाजे/आइसमेकर, डिशवॉशर, ओवन, स्टीम ओवन, फ्रंट-लोड वॉशिंग/ड्राइंग कॉम्बो, स्मार्ट एयर कंडीशनर/फ्रेश एयर सिस्टम कंट्रोल, स्मार्ट वॉटर हीटर)

3. उपभोक्ता इलेक्ट्रॉनिक्स और वाणिज्यिक उपकरण

· पोर्टेबल गेम कंसोल, डिजिटल फोटो फ्रेम, पोर्टेबल डीवीडी प्लेयर, ब्लूटूथ स्पीकर/रेडियो डिस्प्ले स्क्रीन, पीओएस टर्मिनल, ऑर्डरिंग टर्मिनल, टाइम अटेंडेंस मशीन, इलेक्ट्रॉनिक शब्दकोश, प्रारंभिक शिक्षा मशीनें/लर्निंग डिवाइस, इलेक्ट्रॉनिक कीबोर्ड, वाणिज्यिक हैंडहेल्ड टर्मिनल (ऑर्डरिंग टर्मिनल, बारकोड स्कैनर)

200 से अधिक ग्राहक हमें क्यों चुनते रहते हैं?

मुख्य लाभ

• उच्च अनुकूलता के लिए मल्टी-इंटरफ़ेस डिज़ाइन

समानांतर RGB, सीरियल RGB और CCIR656/601 को एक साथ सपोर्ट करता है, जो विभिन्न मुख्य नियंत्रण योजनाओं के लिए लचीले अनुकूलन को सक्षम करता है और ग्राहकों की हार्डवेयर समायोजन लागत को कम करता है।

• औद्योगिक-ग्रेड पर्यावरणीय अनुकूलनशीलता

-10°C ~ +60°C की ऑपरेटिंग तापमान रेंज का दावा करता है और उच्च-निम्न तापमान भंडारण, तापमान चक्रण, कंपन और ESD सहित कई विश्वसनीयता परीक्षण पास कर चुका है, जो इसे कठोर वातावरण के लिए उपयुक्त बनाता है।

• अनुकूलित ऑप्टिकल एवं स्पर्श अनुभव

हस्तक्षेप फ्रिंज को खत्म करने और सुचारू स्पर्श संचालन सुनिश्चित करने के लिए न्यूटन-रिंग प्रतिरोधी मैट फिल्म को अपनाता है; खरोंच प्रतिरोध के लिए सतह की कठोरता ≥ 3H है, जो उच्च-आवृत्ति संचालन परिदृश्यों के लिए आदर्श है।

• सटीक यांत्रिक संरचना और आसान संयोजन डिज़ाइन

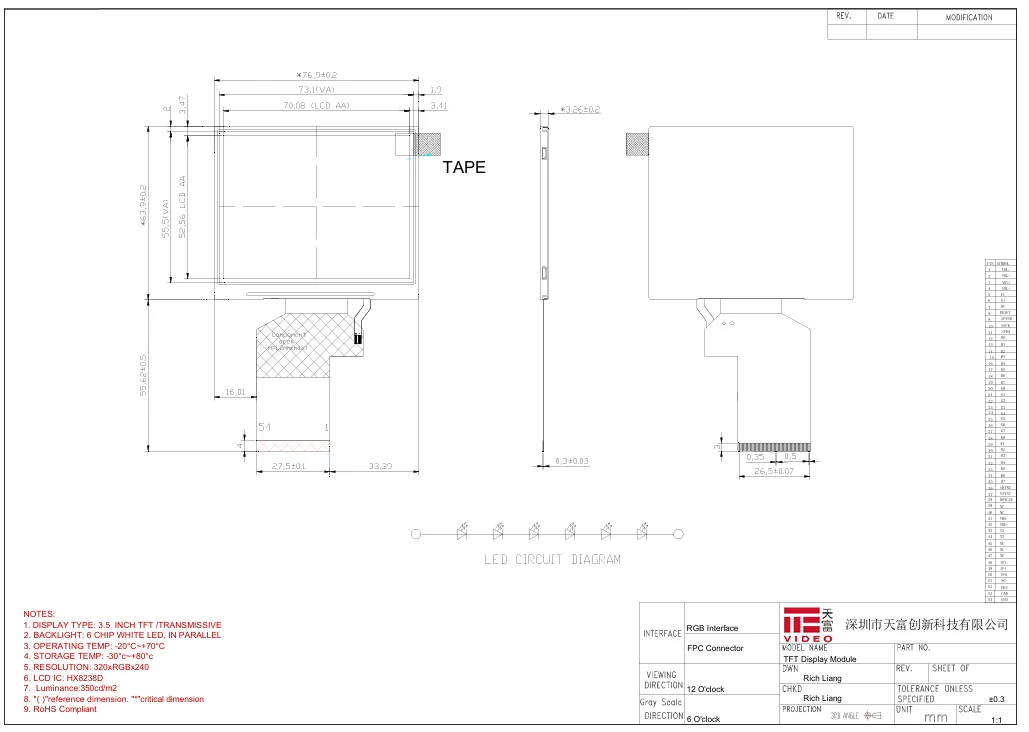

एए, ओडी, वीए और रबर फ्रेम सहित प्रमुख आयामों के कई सेट प्रदान करता है, जिससे ग्राहकों को संरचनात्मक छेद खोलने और लेमिनेशन डिज़ाइन की सुविधा मिलती है, और असेंबली कठिनाई कम होती है।

• व्यापक वोल्टेज आपूर्ति और कम बिजली की खपत

इसमें 2.6V-3.6V की विस्तृत वोल्टेज इनपुट रेंज है, जिसमें बिजली आपूर्ति में उतार-चढ़ाव के प्रति कम संवेदनशीलता है, जो बैटरी चालित या औद्योगिक बिजली आपूर्ति वातावरण के लिए उपयुक्त है।

16 वर्षों के विशिष्ट अनुभव के साथ आपका विश्वसनीय एलसीडी पार्टनर---तियानफू

जब आप मापदंडों और कीमतों से परे कई आपूर्तिकर्ताओं की तुलना करते हैं, तो हम लिक्विड क्रिस्टल डिस्प्ले उद्योग में 16 वर्षों से अधिक के समर्पित अनुभव के साथ एक छोटे और मध्यम आकार के निर्माता के रूप में अपना अद्वितीय मूल्य बताना चाहेंगे। हमें चुनने का मतलब है कि आपको केवल एक डिस्प्ले मॉड्यूल से कहीं अधिक मिलता है - आपको एक स्थिर, विश्वसनीय और अत्यधिक संवेदनशील दीर्घकालिक भागीदार मिलता है।

✅ हम अपने उत्पादों को जानते हैं, और इससे भी महत्वपूर्ण बात यह है कि हम आपकी आवश्यकताओं को समझते हैं

· सिद्ध विनिर्माण प्रक्रियाएं: 16 वर्षों के संचित अनुभव ने हमें HX8238D जैसे क्लासिक ड्राइवर आईसी के अनुप्रयोग में गहन महारत हासिल की है। सीओजी बॉन्डिंग और आईटीओ फिल्म लेमिनेशन से लेकर उम्र बढ़ने के परीक्षण और 100% निरीक्षण तक, हमने परिपक्व और स्थिर उत्पादन वर्कफ़्लो स्थापित किए हैं, यह सुनिश्चित करते हुए कि आपके द्वारा प्राप्त प्रत्येक मॉड्यूल लगातार प्रदर्शन, विश्वसनीयता और स्थायित्व प्रदान करता है।

· दर्द बिंदु-लक्षित डिज़ाइन: मॉड्यूल की मल्टी-इंटरफ़ेस संगतता (आरजीबी/सीसीआईआर) और औद्योगिक-ग्रेड विस्तृत तापमान सहनशीलता व्यापक ग्राहक प्रतिक्रिया के आधार पर डिज़ाइन अनुकूलन के परिणाम हैं। हम समझते हैं कि छोटे और मध्यम बैच के ग्राहकों को कई परियोजनाओं की विविध आवश्यकताओं को पूरा करने के लिए "बहुमुखी" और मजबूत प्रदर्शन की आवश्यकता होती है।

✅ हमारे मध्यम पैमाने का अर्थ है अधिक फोकस और लचीलापन

· तीव्र प्रतिक्रिया एवं संचार: बड़े उद्यमों की तरह कोई बोझिल प्रक्रिया नहीं। आपकी तकनीकी पूछताछ, विनिर्देश पुष्टिकरण, या संशोधन अनुरोधों को सीधे अनुभवी इंजीनियरों या परियोजना प्रबंधकों द्वारा नियंत्रित किया जाएगा, जिसमें प्रतिक्रिया समय दिनों के बजाय घंटों में मापा जाएगा।

· लचीला अनुकूलन समर्थन: चाहे आपको एफपीसी लंबाई, इंटरफ़ेस पिनआउट, बैकलाइट चमक, या विशिष्ट फर्मवेयर आरंभीकरण कोड के छोटे-बैच अनुकूलन में समायोजन की आवश्यकता हो, हमारे पास तेजी से इंजीनियरिंग प्रतिक्रियाओं की क्षमता है। आपके 500 इकाइयों के ऑर्डर को मुख्य खातों के समान प्राथमिकता दी जाती है।

· फोकस-संचालित मूल्य: हम छोटे से मध्यम आकार के टीएफटी और टच स्क्रीन के निर्माण में विशेषज्ञ हैं, सभी प्रक्रिया सुधार और गुणवत्ता नियंत्रण उपाय इस मुख्य व्यवसाय पर केंद्रित हैं। आपको जो मिलता है वह विशेषज्ञता के एक केंद्रित क्षेत्र के लिए समर्पित टीम का आउटपुट है।

✅ हम अपनी प्रतिष्ठा को महत्व देते हैं, नियंत्रित गुणवत्ता और स्थिर आपूर्ति सुनिश्चित करते हैं

· पूर्ण-चक्र इन-हाउस प्रबंधन: सामग्री खरीद और एसएमटी प्लेसमेंट से लेकर मॉड्यूल असेंबली और परीक्षण तक, सभी महत्वपूर्ण प्रक्रियाएं हमारी अपनी सुविधाओं में पूरी की जाती हैं। यह आउटसोर्सिंग के कारण होने वाले गुणवत्ता में उतार-चढ़ाव के जोखिमों को दूर करते हुए पूर्ण गुणवत्ता पता लगाने की क्षमता और नियंत्रण सुनिश्चित करता है।

· दीर्घकालिक आपूर्ति प्रतिबद्धता: हम आपकी परियोजनाओं के लिए उत्पाद जीवनचक्र के महत्व को पूरी तरह से पहचानते हैं। HX8238D जैसे क्लासिक घटकों के लिए, हमने एक सुरक्षित इन्वेंट्री प्रणाली स्थापित की है और बिना किसी चिंता के आपकी दीर्घकालिक उत्पादन आवश्यकताओं का समर्थन करते हुए गारंटीकृत निरंतर आपूर्ति प्रदान कर सकते हैं।

· पारदर्शी सहयोग: हम विस्तृत डेटाशीट, परीक्षण रिपोर्ट और यहां तक ​​कि प्रक्रिया परिचय प्रदान करने में प्रसन्न हैं। हमारा मानना ​​है कि जब ग्राहक खरीदारी के बारे में सोच-समझकर निर्णय लेंगे तभी दीर्घकालिक साझेदारी बनाई जा सकती है।

✅ व्यापक पूर्व-बिक्री और बिक्री-पश्चात सहायता

· उपयोग के लिए तैयार विकास समर्थन: प्रत्येक मॉड्यूल स्पष्ट इंटरफ़ेस परिभाषाओं, मान्य ड्राइवर कोड (सामान्य एमसीयू प्लेटफार्मों के साथ संगत), और योजनाबद्ध संदर्भों के साथ आता है, जो आपके इंजीनियरों के डिबगिंग समय को काफी कम कर देता है।

· उत्पादन कार्यान्वयन सहायता: यदि आप पहली बार हमारे मॉड्यूल का उपयोग कर रहे हैं, तो हम सोल्डरिंग, असेंबली सावधानियों और सरल कार्यात्मक परीक्षण पर दिशानिर्देश प्रदान कर सकते हैं, जिससे आपको सुचारू बड़े पैमाने पर उत्पादन प्राप्त करने में मदद मिलेगी।

· विश्वसनीय गुणवत्ता आश्वासन: सभी मॉड्यूल शिपमेंट से पहले 100% विद्युत परीक्षण और नमूना विश्वसनीयता निरीक्षण से गुजरते हैं, और 12 महीने की गुणवत्ता वारंटी द्वारा समर्थित हैं।

संक्षेप में, हमें चुनने का मतलब एक विश्वसनीय साथी चुनना है जो पेशकश करता है:

उद्योग के 16 वर्षों के अनुभव द्वारा परिष्कृत उत्पाद + एक छोटे और मध्यम उद्यम के रूप में आपकी अनुकूलन आवश्यकताओं के प्रति तीव्र प्रतिक्रिया + कठोर गुणवत्ता नियंत्रण जैसे कि हमारे अपने ब्रांड की सुरक्षा करना।

हम बाज़ार में सबसे बड़े आपूर्तिकर्ता नहीं हो सकते हैं, लेकिन हम वह व्यक्ति बनने के लिए प्रतिबद्ध हैं जो आपको सबसे अच्छी तरह समझता है और आपको मानसिक शांति प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या यह स्क्रीन स्पर्श कार्यक्षमता का समर्थन करती है?

हां, यह मॉड्यूल एक प्रतिरोधक टच स्क्रीन (आईटीओ फिल्म) को एकीकृत करता है जो सिंगल-पॉइंट टच का समर्थन करता है। इसमें एक मानक 4-तार प्रतिरोधी इंटरफ़ेस है और इसके लिए एक बाहरी स्पर्श नियंत्रण चिप या अंतर्निहित एडीसी के साथ एमसीयू की आवश्यकता होती है।

Q2: क्या आप कैपेसिटिव टच वाला संस्करण प्रदान कर सकते हैं?

वर्तमान मानक संस्करण प्रतिरोधक स्पर्श के साथ आता है। कैपेसिटिव टच (मल्टी-पॉइंट टच का समर्थन) के लिए, कृपया अनुकूलन के लिए हमसे संपर्क करें।

Q3: इंटरफ़ेस में CCIR656 और CCIR601 के बीच क्या अंतर है? मुझे कैसे चुनना चाहिए?

सीसीआईआर656 एक एम्बेडेड सिंक सिग्नल प्रारूप है (आमतौर पर डिजिटल वीडियो स्ट्रीम के लिए उपयोग किया जाता है), जबकि सीसीआईआर601 एक अलग सिंक सिग्नल प्रारूप है। यदि आपका प्रोसेसर मानक ITU-R BT.656/BT.601 वीडियो सिग्नल (उदाहरण के लिए, कुछ मल्टीमीडिया प्रोसेसर) आउटपुट करता है, तो सीधा कनेक्शन संभव है। यदि आप अनिश्चित हैं, तो कृपया अपना मुख्य नियंत्रण मॉडल प्रदान करें और हम चयन में सहायता करेंगे।

Q4: क्या ऑपरेटिंग तापमान रेंज -10°C ~ +60°C को व्यापक रेंज तक बढ़ाया जा सकता है?

मानक उत्पाद में यह तापमान सीमा होती है। -30°C ~ +80°C जैसी औद्योगिक व्यापक तापमान आवश्यकताओं के लिए, अनुकूलन पर चर्चा की जा सकती है, जिसमें आमतौर पर लिक्विड क्रिस्टल सामग्री और विनिर्माण प्रक्रियाओं में समायोजन शामिल होता है।

Q5: क्या मैचिंग ड्राइवर बोर्ड या एडॉप्टर बोर्ड उपलब्ध हैं?

हम आपके सर्किट डिज़ाइन को सरल बनाने के लिए आरजीबी एडाप्टर बोर्ड और टच एडाप्टर बोर्ड (टच आईसी सहित) प्रदान कर सकते हैं। विवरण के लिए कृपया हमारी बिक्री टीम से परामर्श लें।

उत्पादन एवं उपयोग संबंधी

Q6: मॉड्यूल का ESD सुरक्षा स्तर क्या है?

मॉड्यूल ने सामान्य औद्योगिक वातावरण की आवश्यकताओं को पूरा करते हुए ±8kV (एयर डिस्चार्ज) / ±4kV (कॉन्टैक्ट डिस्चार्ज) के ESD परीक्षण पास कर लिए हैं। उत्पाद आवास को डिजाइन करते समय उचित ग्राउंडिंग और इन्सुलेशन उपाय करने की सिफारिश की जाती है।

Q7: क्या 15ms के प्रतिक्रिया समय के कारण गति धुंधली हो जाएगी?

15ms विशिष्ट ग्रे-टू-ग्रे प्रतिक्रिया समय है, जो औद्योगिक नियंत्रण, इंस्ट्रूमेंटेशन और इंटरैक्टिव इंटरफेस जैसे अधिकांश परिदृश्यों के लिए पर्याप्त है। हाई-स्पीड वीडियो प्लेबैक (उदाहरण के लिए, 30fps से ऊपर) के लिए, वास्तविक गतिशील छवि प्रदर्शन का मूल्यांकन करने की अनुशंसा की जाती है।

Q8: मॉड्यूल की बैकलाइट कैसे जुड़ी है?

मॉड्यूल में स्वयं बैकलाइट ड्राइवर सर्किट शामिल नहीं है, लेकिन एलईडी बैकलाइट पिन (आमतौर पर +3.3V और GND) प्रदान करता है। आपको एक बाहरी स्थिर धारा स्रोत या बैकलाइट ड्राइवर सर्किट कनेक्ट करने की आवश्यकता है। करंट बैकलाइट एलईडी के श्रृंखला-समानांतर विन्यास पर निर्भर करता है (सामान्य मूल्य: लगभग 60-100mA)।
