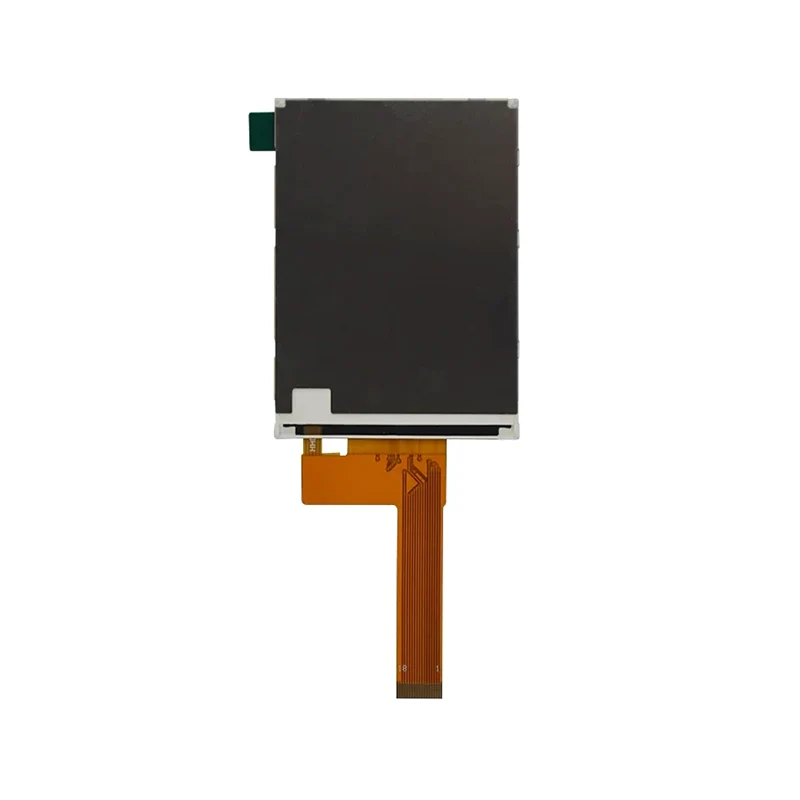

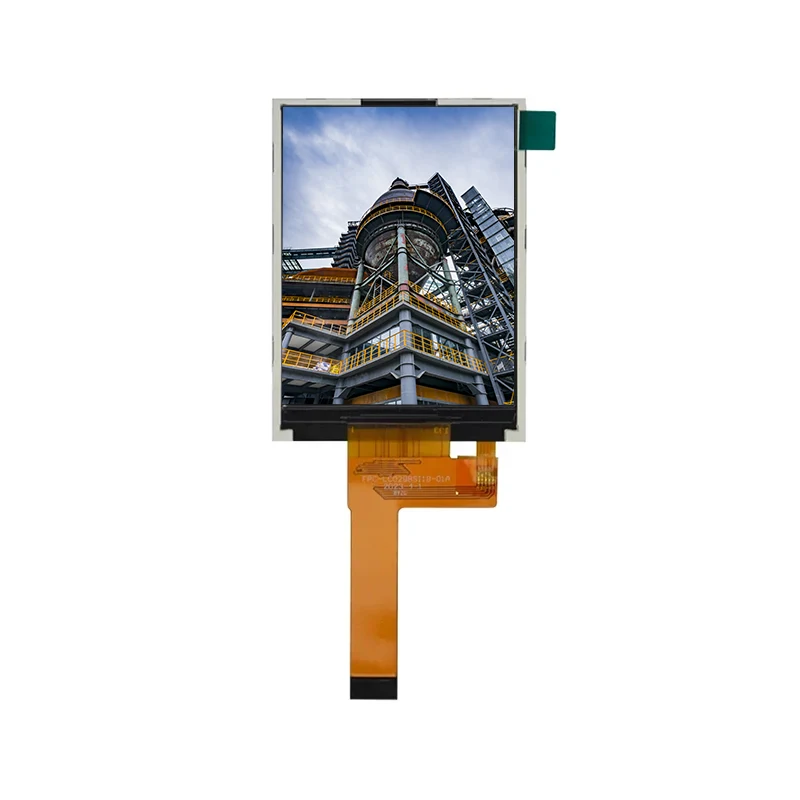

2.8 '8 बिट स्टैंडर्ड टीएन टीएफटी एलसीडी स्क्रीन मॉड्यूल

Tianfu 2.8 '8 बिट स्टैंडर्ड TN TFT LCD स्क्रीन मॉड्यूल: बीहड़ -20 ° C से +70 ° C ऑपरेशन (स्टोरेज: -30 ° C से +80 ° C) ST7789V ड्राइवर के साथ, 262K रंग, और 500: 1 कंट्रास्ट। SPI/RGB/8-बिट समानांतर इंटरफेस का समर्थन करता है। 4-एलईडी बैकलाइट (3.2V, 80mA, 280 CD/M and), 16ms प्रतिक्रिया, और कॉम्पैक्ट 50.0 × 69.20 × 2.9 मिमी डिजाइन। 2.8 '8 बिट स्टैंडर्ड टीएन टीएफटी एलसीडी स्क्रीन मॉड्यूल ऑटोमोटिव एचएमआई, औद्योगिक नियंत्रण और थर्मल शॉक/आर्द्रता प्रतिरोध के साथ आउटडोर IoT के लिए बनाया गया है।

जांच भेजें

उत्पाद वर्णन

छोटे-बैच ट्रायल ऑर्डर और कस्टम फर्मवेयर/इंटरफ़ेस डिज़ाइन का समर्थन करते हुए, चाइना तियानफू टीएफटी एलसीडी स्क्रीन मॉड्यूल फैक्ट्री, 12 महीने की वारंटी द्वारा समर्थित स्मार्ट नियंत्रण/पोर्टेबल उपकरणों में सहज एकीकरण सुनिश्चित करता है।

टियानफू 2.8 '8 बिट स्टैंडर्ड टीएन टीएफटी एलसीडी स्क्रीन मॉड्यूल स्टॉक फीचर्स में

1. इंसस्ट्रियल-ग्रेड स्थायित्व

90% आर्द्रता प्रतिरोध के साथ -20 ° C से +70 ° C में संचालित होता है और ऑटोमोटिव, आउटडोर और कठोर औद्योगिक वातावरण में विश्वसनीयता सुनिश्चित करते हुए थर्मल शॉक टेस्ट (-20 ° C ° 70 ° C) से बचता है।

2.multi- इंटेरफेस लचीलापन

8-बिट समानांतर, एसपीआई और सीरियल इंटरफेस का समर्थन करता है, सहज एकीकरण और कम विकास समय के लिए विविध MCU के साथ संगत है।

3. उच्च प्रदर्शन प्रदर्शन

262k रंगों के साथ 240 × 320 रिज़ॉल्यूशन, 500: 1 कंट्रास्ट अनुपात, और डायनेमिक अनुप्रयोगों में कुरकुरा दृश्यों के लिए 16ms प्रतिक्रिया समय।

4. ऑप्टिमाइज़्ड पावर दक्षता

वाइड वोल्टेज इनपुट (2.5–3.6V) और ऊर्जा-कुशल 4-एलईडी बैकलाइट (3.2V @80MA, 280 CD/M of) चमक से समझौता किए बिना बिजली की खपत को कम करें।

Tianfu अनुकूलित 2.8 '8 बिट स्टैंडर्ड TN TFT LCD स्क्रीन मॉड्यूल विनिर्देशन

डिस्प्ले प्रकार	2.8 "टीएफटी-एलसीडी (सामान्य रूप से सफेद, प्रसारण)
संकल्प	240 × 320 पिक्सल (ग्राफिक डॉट-मैट्रिक्स)
सक्रिय क्षेत्र	43.20 मिमी (डब्ल्यू) × 57.60 मिमी (एच)
चालक आईसी	ST7789V
तर्क वोल्टेज	2.5–3.6V (टाइप। 3.3V)
इनपुट वोल्टेज	कम: GND -0.2 × VCC / उच्च: 0.8 × VCC -VC
बैकलाइट कॉन्फ़िगरेशन	समानांतर में 4 सफेद एल ई डी (80mA 3.2V)
बैकलाइट चमक	250-300 सीडी/मीट (टाइप। 280 सीडी/एम m))

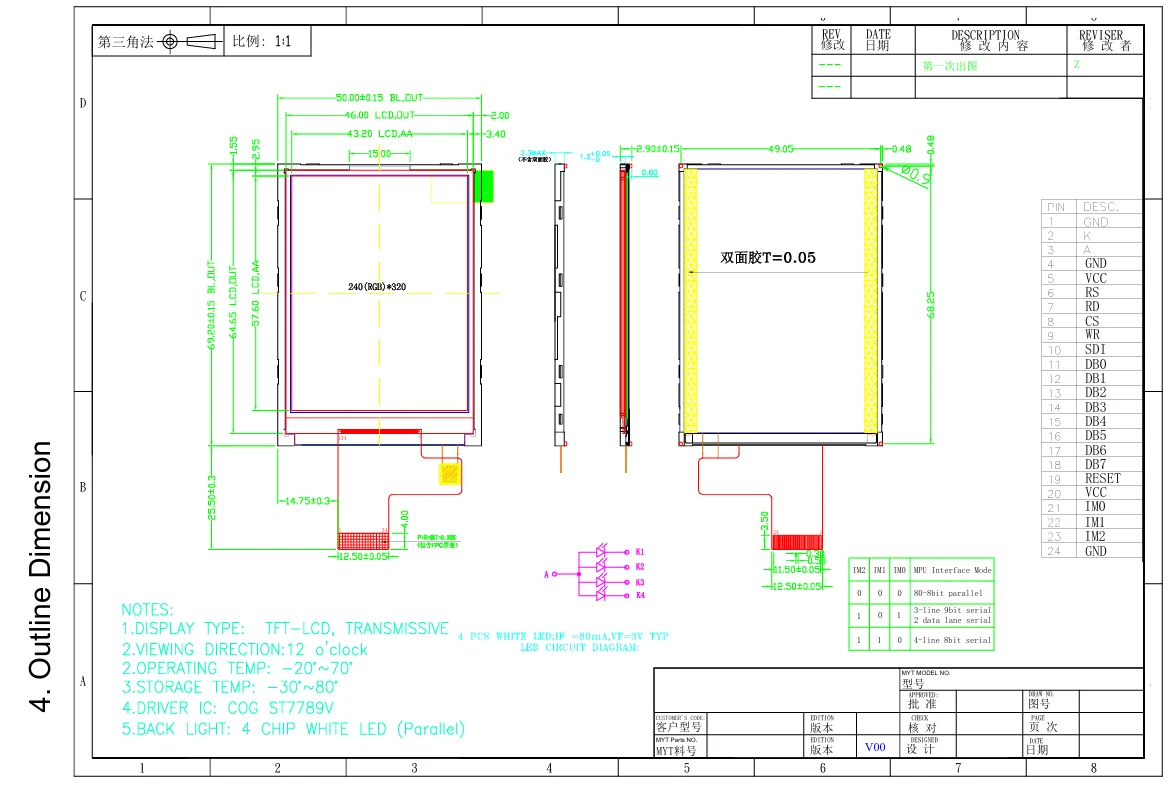

रूपरेखा आयाम	50.0 मिमी (डब्ल्यू) × 69.20 मिमी (एच) × 2.9 मिमी (टी)
परिचालन तापमान	-20 डिग्री सेल्सियस से +70 डिग्री सेल्सियस (90% आरएच अधिकतम)
भंडारण तापमान	-30 ° C से +80 ° C (80% RH अधिकतम)
वैषम्य अनुपात	500: 1 (विशिष्ट)
प्रतिक्रिया समय	16ms (विशिष्ट)
देखने का दृष्टिकोण	- क्षैतिज: ° 45 ° (CR (10) - ऊर्ध्वाधर (ऊपर/नीचे): 50 °/20 ° (CR (10)
रंग सरगम (CIE 1931)	सफेद: (0.301x, 0.337y) लाल: (0.621x, 0.332y) हरा: (0.294x, 0.577y) नीला: (0.141x, 0.157y)
संचरण	6.4% (विशिष्ट)
इंटरफ़ेस प्रकार	- 8-बिट MCU समानांतर (8080 समय) -3-लाइन 9-बिट सीरियल -2-डेटा-लेन सीरियल -4-लाइन 8-बिट सीरियल

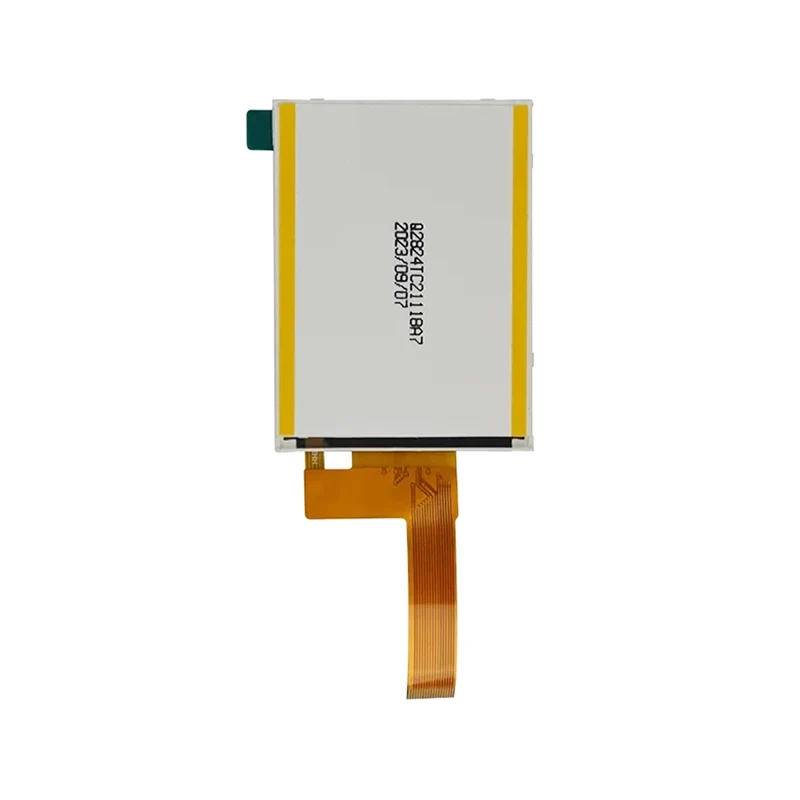

Tianfu 2.8 '8 बिट स्टैंडर्ड TN TFT LCD स्क्रीन मॉड्यूल विवरण

Tianfu मानक TN TFT LCD स्क्रीन मॉड्यूल अनुप्रयोग

Tianfu अग्रणी समय

मानक उत्पाद		अनुकूलित उत्पाद
आदेश मात्रा	डिलीवरी का समय	अनुकूलन प्रकार	डिलीवरी का समय
1-30 पीसी	तुरंत	सामान्य	5-8 सप्ताह
31-100 पीसी	1 सप्ताह	पांचवें वेतन आयोग	4 सप्ताह
101-500 पीसी	1-2 सप्ताह	सीटीपी	6 सप्ताह
501-1000 पीसी	2-5 सप्ताह	बी/एल	6 सप्ताह
1001-5000 पीसी	4-5 सप्ताह	चालक बोर्ड	8 सप्ताह
5000+ पीसी	5-7 सप्ताह	एलसीडी पैनल	16 सप्ताह
