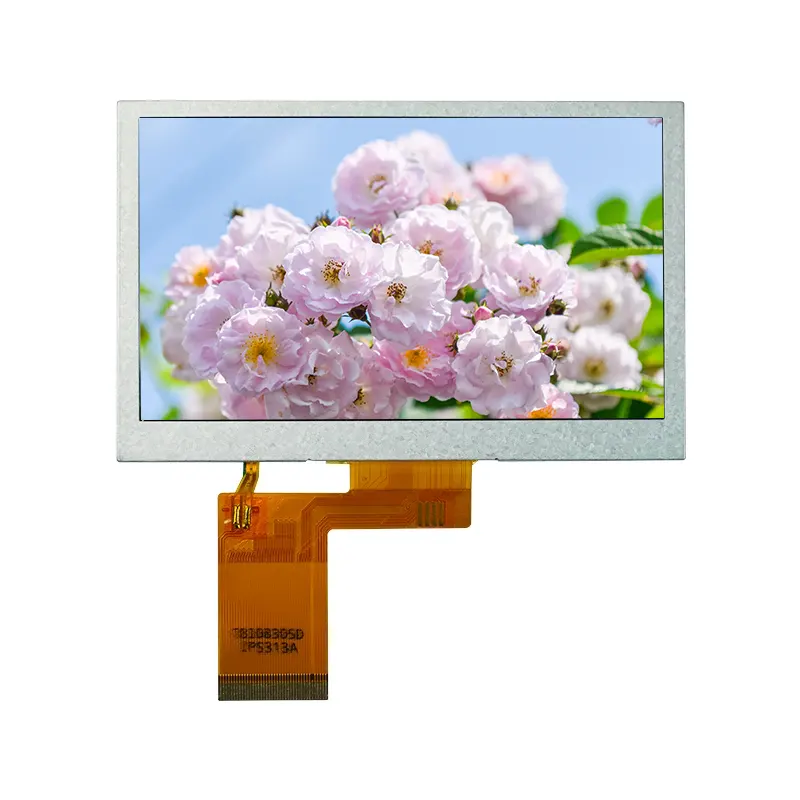

4.3 'बोए ग्लास टीएन टीएफटी एलसीडी स्क्रीन मॉड्यूल

Tianfu 4.3 'BOE GLASS TN TFT LCD स्क्रीन मॉड्यूल (480 × 272, 24 -बिट, 180cd/mic, 700: 1 कंट्रास्ट) 20,000hr बैकलाइट के साथ -10 ° C ~ 60 ° C पर संचालित होता है। सुविधाएँ 70 ° देखने के कोण, 45% CIE1931 GAMUT, 25ms प्रतिक्रिया, और 24-बिट RGB इंटरफ़ेस। ROHS- अनुरूप, आर्द्रता-प्रतिरोधी, थर्मल/कंपन लचीलापन के लिए प्रमाणित। 4.3 "BOE GLASS TN TFT LCD मॉड्यूल औद्योगिक/उपभोक्ता उपकरणों के लिए बनाया गया है।

जांच भेजें

उत्पाद वर्णन

छोटे-बैच ट्रायल ऑर्डर और कस्टम फर्मवेयर/इंटरफ़ेस डिज़ाइन का समर्थन करते हुए, चाइना टीएफटी एलसीडी मॉड्यूल मैन्युफैक्चरर्स, तियानफू 12 महीने की वारंटी द्वारा समर्थित स्मार्ट कंट्रोल/पोर्टेबल इंस्ट्रूमेंट्स में सहज एकीकरण सुनिश्चित करता है।

Tianfu 4.3 'BOE ग्लास TN TFT LCD स्क्रीन मॉड्यूल सुविधाएँ

1. उच्च दृश्यता प्रदर्शन

480 × 272 रिज़ॉल्यूशन 180 सीडी/एम m ब्राइटनेस और 700: 1 कंट्रास्ट अनुपात के साथ विविध प्रकाश स्थितियों में कुरकुरा प्रदर्शन सुनिश्चित करता है।

2.industrial- ग्रेड विश्वसनीयता

-10 ° C से 60 ° C तक संचालित होता है, थर्मल झटके (-20 ° C↔60 ° C) से बचता है, और 50 हर्ट्ज कंपन का सामना करता है -कठोर वातावरण के लिए आदर्श।

3. लोंग-लास्टिंग बैकलाइट

20,000-घंटे का एलईडी लाइफस्पैन रखरखाव की लागत को कम करता है, जो स्थिर सिग्नल ट्रांसमिशन के लिए 24-बिट आरजीबी इंटरफ़ेस द्वारा समर्थित है।

4. संगतता

ILI6485 ड्राइवर आईसी 24-बिट समानांतर आरजीबी इनपुट का समर्थन करता है, जो औद्योगिक नियंत्रकों और एम्बेडेड सिस्टम के साथ सहज एकीकरण को सक्षम करता है।

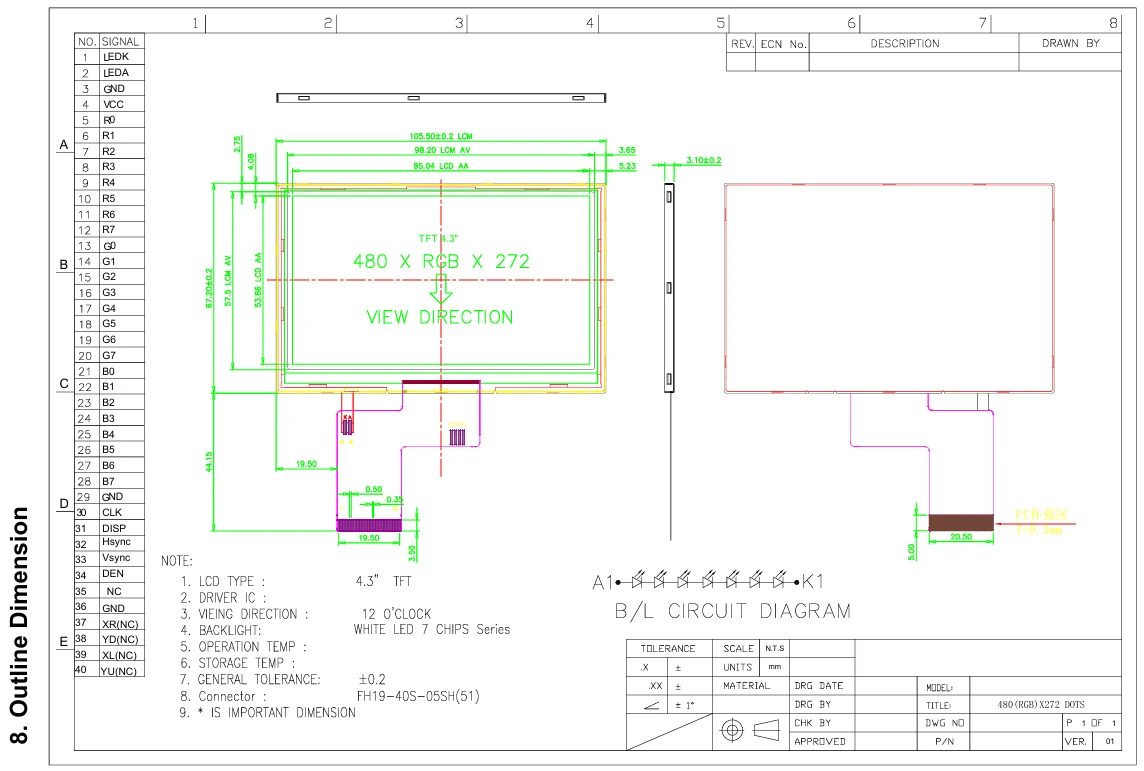

Tianfu 4.3 'BOE GLASS TN TFT LCD स्क्रीन मॉड्यूल विनिर्देश

कोर विनिर्देश
प्रदर्शन आकार	4.3 इंच टीएफटी-एलसीडी
संकल्प	480 × RGB × 272
सक्रिय क्षेत्र	95.04 मिमी (डब्ल्यू) × 53.86 मिमी (एच)
पिक्सेल पिच	0.198 मिमी (एच) × 0.198 मिमी (डब्ल्यू)
प्रदर्शन विधा	आम तौर पर सफेद, प्रसारण
चालक आईसी	Ili6485
बिजली के पैरामीटर
बिजली की आपूर्ति	3.2V (विशिष्ट)
तर्क वोल्टेज	कम: 0–0.64V / उच्च: 2.56–3.2V
आगे के वोल्टेज का नेतृत्व किया	18.9v -23.8v (21.4V टाइप)
एलईडी करंट	20ma (विशिष्ट)
ऑप्टिकल प्रदर्शन
luminance	160-200 सीडी/वर्ग (180 प्रकार)
वैषम्य अनुपात	500: 1-700: 1
कोण देखना (एच/वी)	60 ° -70 ° / 45 ° -60 ° (Cr> 10)
रंगों के सारे पहलू	45% -50% (CIE1931)
प्रतिक्रिया समय	20-30ms (25ms टाइप)
पर्यावरणीय रेटिंग
संचालन तापमान	-10 डिग्री सेल्सियस से 60 डिग्री सेल्सियस
भंडारण अस्थायी	-20 डिग्री सेल्सियस से 70 डिग्री सेल्सियस
नमी	10% -90% आरएच
बैकलाइट लाइफटाइम	15,000-20,000 घंटे
इंटरफ़ेस और विश्वसनीयता
इंटरफ़ेस प्रकार	24-बिट आरजीबी समानांतर
प्रमुख पिन	LEDK/LED, HSYNC/VSYNC, 24 × RGB डेटा
थर्मल शॉक टेस्ट	-20 ° C, 60 ° C, 25 चक्र
कंपन परीक्षण	50Hz, 2cm आयाम, x/y/z कुल्हाड़ी

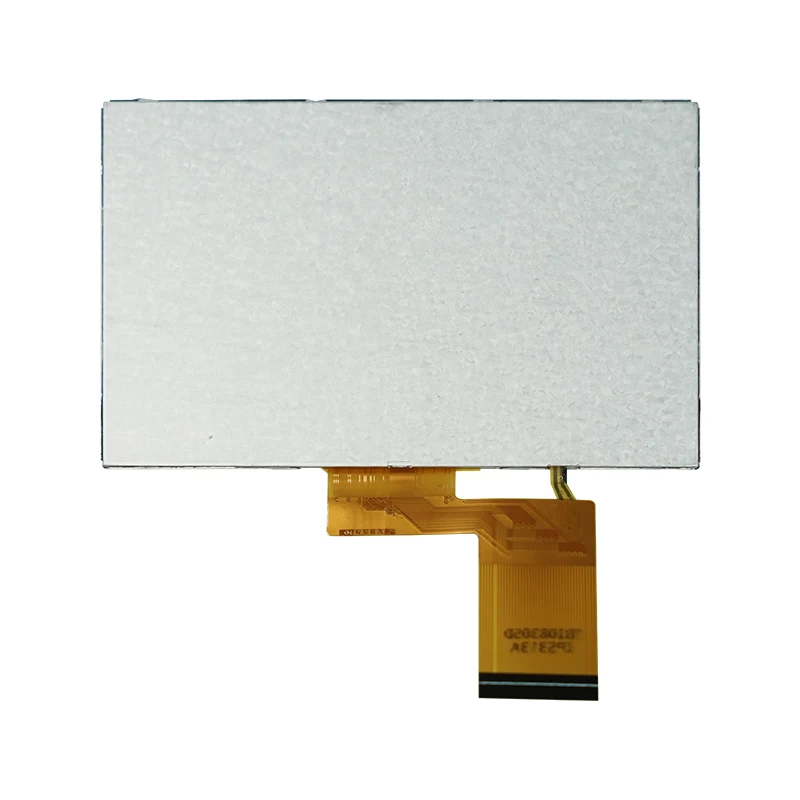

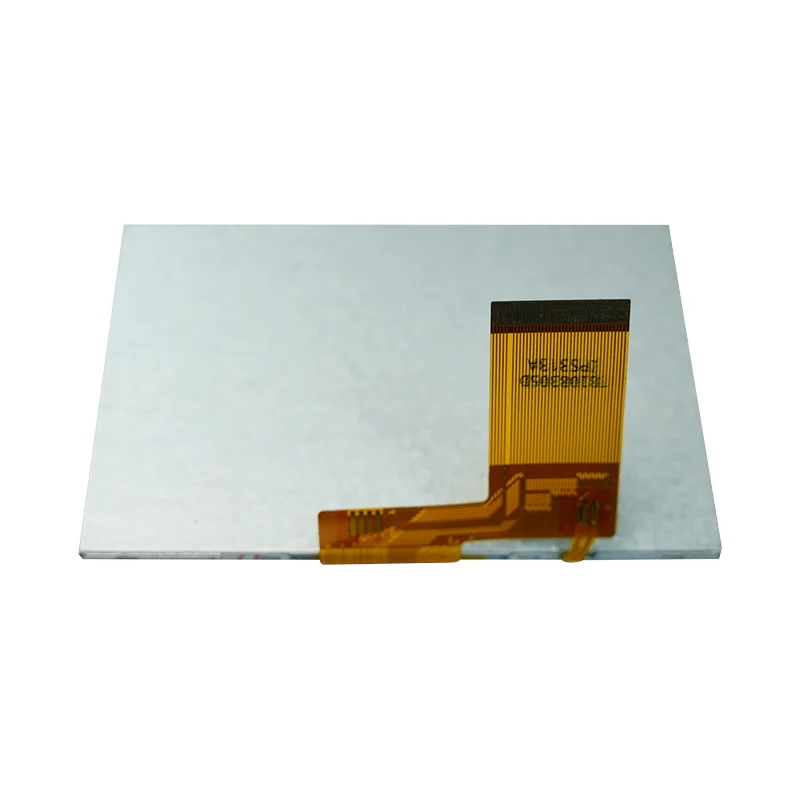

Tianfu 4.3 'BOE GLASS TN TFT LCD स्क्रीन मॉड्यूल विवरण

Tianfu TFT LCD स्क्रीन एप्लिकेशन

Tianfu अग्रणी समय

मानक उत्पाद		अनुकूलित उत्पाद
आदेश मात्रा	डिलीवरी का समय	अनुकूलन प्रकार	डिलीवरी का समय
1-30 पीसी	तुरंत	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
31-100 पीसी	1 सप्ताह	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
101-500 पीसी	2 सप्ताह के भीतर	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
501-1000 पीसी	3 सप्ताह के भीतर	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
1001-5000 पीसी	3 सप्ताह के भीतर	बीएल और एफपीसी और टीपी	6 सप्ताह के भीतर
5000+ पीसी	4 सप्ताह के भीतर	बीएल और एफपीसी और टीपी	6 सप्ताह के भीतर
