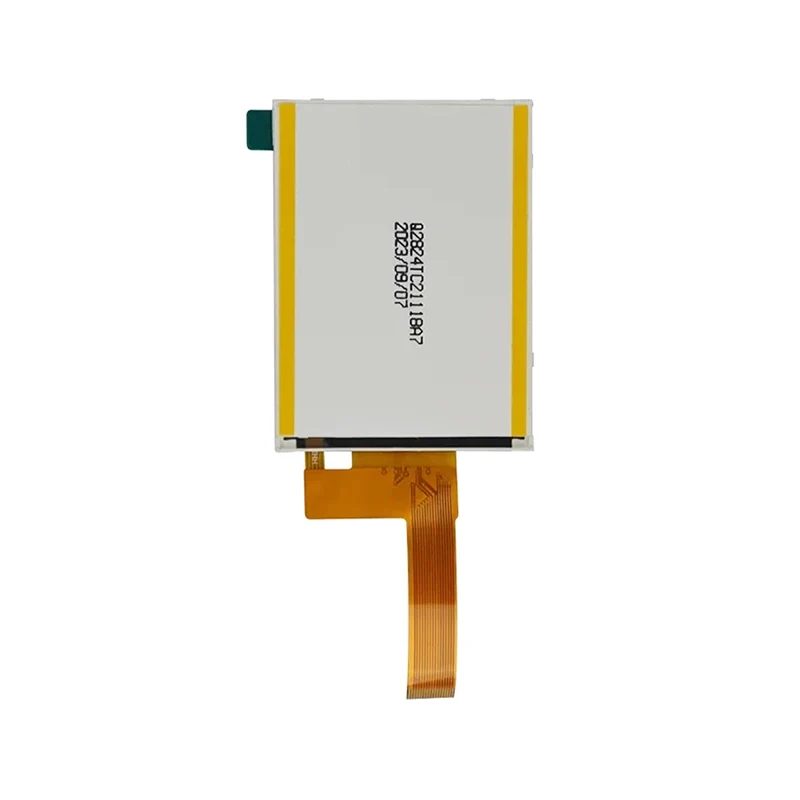

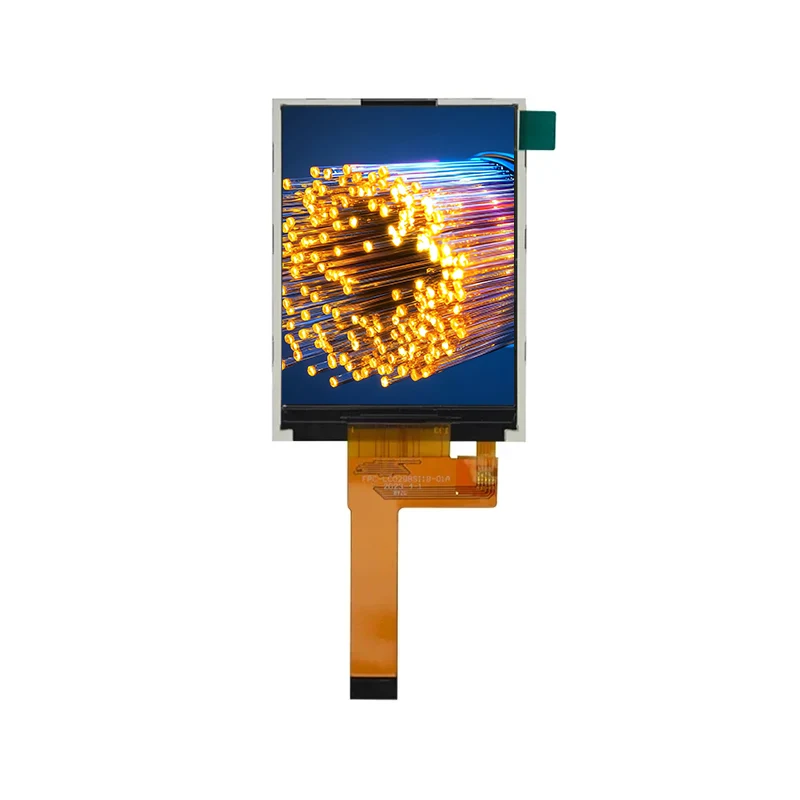

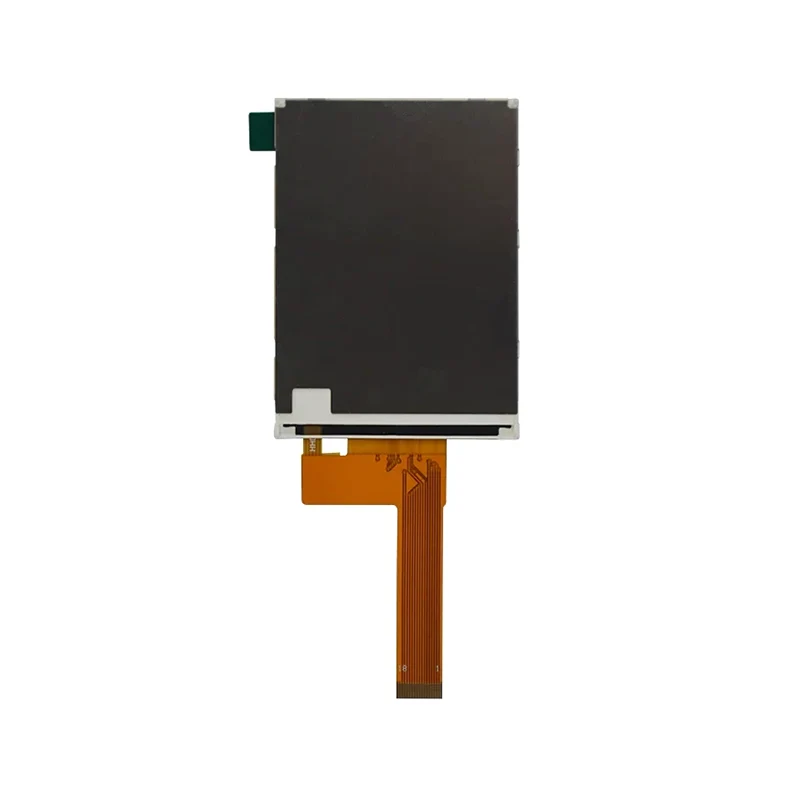

2.8 'सामान्य रूप से ब्लैक आईपीएस टीएफटी एलसीडी स्क्रीन मॉड्यूल

चरम वातावरण के लिए निर्मित, Tianfu 2.8 'सामान्य रूप से ब्लैक IPS TFT LCD स्क्रीन मॉड्यूल 1200: 1 कंट्रास्ट और 80 ° देखने वाले कोणों के साथ 262k रंग वितरित करता है। -40 ° C से +85 ° C (भंडारण: -55 ° C से +110 ° C) में संचालित होता है और थर्मल शॉक टेस्ट (-30 ° C ° 80 ° C) से बचता है। सीमलेस MCU एकीकरण के लिए 4-एलईडी बैकलाइट (3.2V 80MA) और 4-वायर SPI इंटरफ़ेस।

जांच भेजें

उत्पाद वर्णन

कॉम्पैक्ट 50.0 × 69.20 × 2.4 मिमी डिजाइन, 2.8 'सामान्य रूप से ब्लैक आईपीएस टीएफटी एलसीडी स्क्रीन मॉड्यूल ऑटोमोटिव एचएमआई, औद्योगिक नियंत्रण, और बीहड़ IoT अनुप्रयोगों के लिए आदर्श है, जिसमें कुरकुरा दृश्य और सभी-मौसम विश्वसनीयता की आवश्यकता होती है।

छोटे-बैच ट्रायल ऑर्डर और कस्टम फर्मवेयर/इंटरफ़ेस डिज़ाइन का समर्थन करते हुए, IPS TFT LCD स्क्रीन मॉड्यूल निर्माण, Tianfu 12 महीने की वारंटी द्वारा समर्थित स्मार्ट कंट्रोल/पोर्टेबल इंस्ट्रूमेंट्स में सहज एकीकरण सुनिश्चित करता है।

Tianfu 2.8 'सामान्य रूप से काले IPS TFT LCD स्क्रीन मॉड्यूल स्टॉक सुविधाओं में

1. इंसस्ट्रियल-ग्रेड स्थायित्व

-40 ° C से +85 ° C तक संचालित होता है और थर्मल शॉक टेस्ट (-30 ° C ° 80 ° C) से बचता है, ऑटोमोटिव डैशबोर्ड और आउटडोर IoT उपकरणों जैसे कठोर वातावरण में विश्वसनीयता सुनिश्चित करता है।

2. उच्च-विपरीत दृश्य प्रदर्शन

1200: 1 कंट्रास्ट अनुपात और 80 ° देखने के कोण सटीक CIE 1931 रंग अंशांकन (जैसे, 0.655x/0.335y पर लाल) के साथ, चिकित्सा या औद्योगिक उपकरणों में महत्वपूर्ण प्रदर्शनों के लिए आदर्श है।

3. 4-तार SPI के साथ एकीकरण एकीकरण

पूर्व-कॉन्फ़िगर किए गए नियंत्रण पिन (डी/सी, सीएस, रीसेट) और 2.5–3.3 वी लॉजिक वोल्टेज विकास के समय और बिजली की खपत को कम करते हैं, कम लागत वाले एमसीयू के साथ संगत हैं।

4.energy- कुशल बैकलाइट डिज़ाइन

4 समानांतर सफेद एल ई डी (3.2V @80MA) 4.8% तक प्रेषित करने के लिए समान चमक प्रदान करते हैं, कम-शक्ति वाले पोर्टेबल उपकरणों के लिए अनुकूलित।

Tianfu अनुकूलित 2.8 'सामान्य रूप से ब्लैक IPS TFT LCD स्क्रीन मॉड्यूल विनिर्देशन

डिस्प्ले प्रकार	2.8 "टीएफटी-एलसीडी (सामान्य रूप से काला, प्रसारण)
संकल्प	240 × 320 पिक्सल (ग्राफिक डॉट-मैट्रिक्स)
सक्रिय क्षेत्र	43.20 मिमी (डब्ल्यू) × 57.60 मिमी (एच)
चालक आईसी	ST7789T3
विद्युत विनिर्देश
तर्क वोल्टेज	2.5–3.3V (टाइप। 2.8V)
इनपुट वोल्टेज	कम: GND -0.3 × VCC / उच्च: 0.7 × VCC -VCC
बैकलाइट कॉन्फ़िगरेशन	समानांतर में 4 सफेद एल ई डी (3.2V @80MA)
बैकलाइट चमक	4.8% संप्रेषण (विशिष्ट)

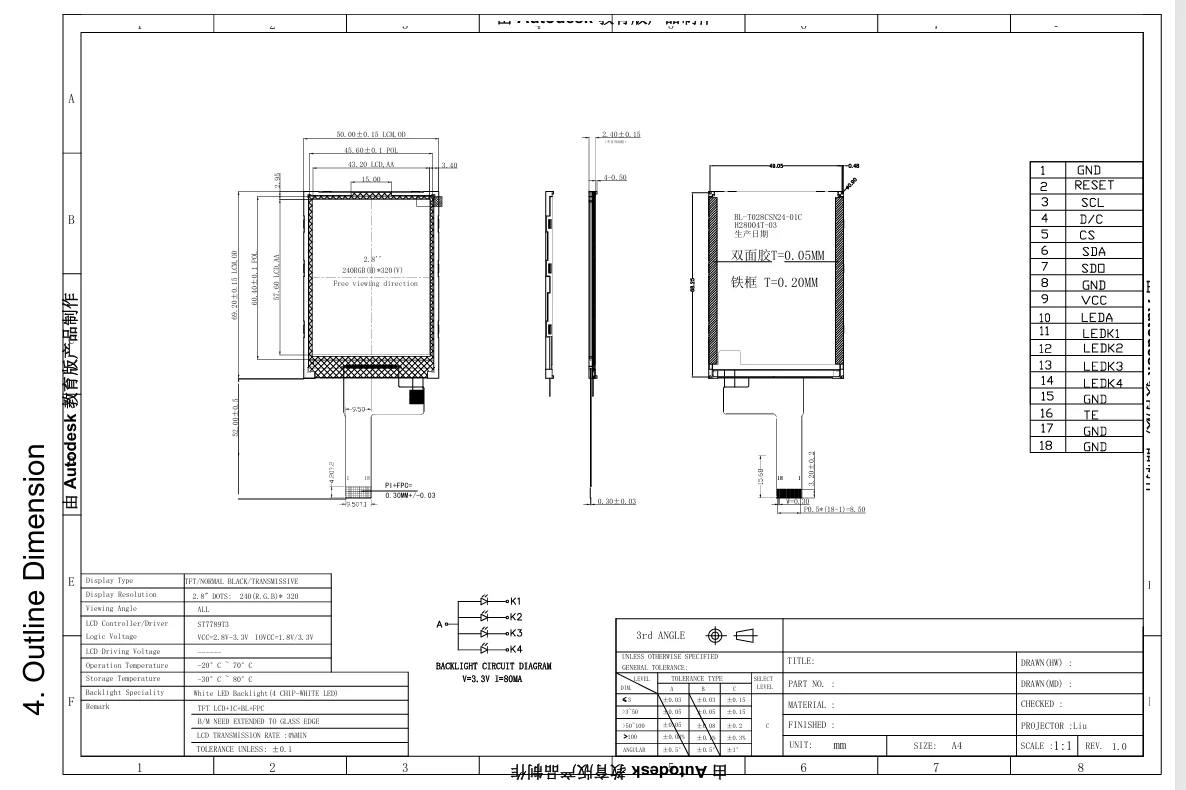

यांत्रिक और पर्यावरणीय
रूपरेखा आयाम	50.0 मिमी (डब्ल्यू) × 69.20 मिमी (एच) × 2.4 मिमी (टी)
परिचालन तापमान	-40 ° C से +85 ° C
भंडारण तापमान	-55 ° C से +110 ° C
ऑप्टिकल प्रदर्शन
वैषम्य अनुपात	1200: 1 (विशिष्ट)
प्रतिक्रिया समय	30ms (विशिष्ट)
देखने का दृष्टिकोण	80 ° (क्षैतिज और ऊर्ध्वाधर, CR) 10)
रंग सरगम (CIE 1931)	सफेद: (0.305–0.311x, 0.336–0.342y) लाल: (0.655–0.661x, 0.335–0.341y) हरा: (0.259–0.265x, 0.597–0.603y) नीला: (0.131–0.137x, 0.134–0.140y)

Tianfu 2.8 'सामान्य रूप से ब्लैक IPS TFT LCD स्क्रीन मॉड्यूल विवरण

Tianfu 2.8 'IPS TFT LCD स्क्रीन मॉड्यूल एप्लिकेशन

Tianfu अग्रणी समय

मानक उत्पाद		अनुकूलित उत्पाद
आदेश मात्रा	डिलीवरी का समय	अनुकूलन प्रकार	डिलीवरी का समय
1-30 पीसी	तुरंत	सामान्य	5-8 सप्ताह
31-100 पीसी	1 सप्ताह	पांचवें वेतन आयोग	4 सप्ताह
101-500 पीसी	1-2 सप्ताह	सीटीपी	6 सप्ताह
501-1000 पीसी	2-5 सप्ताह	बी/एल	6 सप्ताह
1001-5000 पीसी	4-5 सप्ताह	चालक बोर्ड	8 सप्ताह
5000+ पीसी	5-7 सप्ताह	एलसीडी पैनल	16 सप्ताह
