7 'एंटी-ग्लेयर स्क्वायर टीएफटी एलसीडी डिस्प्ले मॉड्यूल

Tianfu यह 7 'एंटी-ग्लेयर स्क्वायर TFT LCD डिस्प्ले मॉड्यूल ： 1024 × RGB × 600 WVGA रिज़ॉल्यूशन 800: 1 कंट्रास्ट और 280nits चमक के साथ। TTL इंटरफ़ेस (50-पिन हिरोस) के माध्यम से -10 ℃ ~+60 ℃ चरम सीमा में संचालित होता है। 7 'एंटी-ग्लेयर स्क्वायर टीएफटी एलसीडी डिस्प्ले मॉड्यूल में 25ms प्रतिक्रिया, 51% एनटीएससी रंग, 3 एच एंटी-ग्लेयर सतह, और आईईसी-प्रमाणित स्थायित्व (200 थर्मल चक्र/100 जी कंपन) शामिल हैं। औद्योगिक विश्वसनीयता के लिए 18-नेतृत्व वाली बैकलाइट 9.6V/180mA।

जांच भेजें

उत्पाद वर्णन

छोटे-बैच ट्रायल ऑर्डर और कस्टम फर्मवेयर/इंटरफ़ेस डिज़ाइन का समर्थन करते हुए, चाइना टीएफटी एलसीडी डिस्प्ले मॉड्यूल सप्लायर, तियानफू 12 महीने की वारंटी द्वारा समर्थित स्मार्ट कंट्रोल/पोर्टेबल इंस्ट्रूमेंट्स में सहज एकीकरण सुनिश्चित करता है।

टियानफू 7 'एंटी-ग्लेयर स्क्वायर टीएफटी एलसीडी डिस्प्ले मॉड्यूल स्टॉक सुविधाओं में

1. इंडस्ट्रियल तापमान रेंज

IEC- प्रमाणित थर्मल/कंपन प्रतिरोध के साथ -10 ℃ से +60 ℃ वातावरण में मज़बूती से संचालित होता है।

2. उच्च-विपरीत टीएन पैनल

कठोर प्रकाश व्यवस्था में स्पष्ट दृश्यता के लिए 800: 1 कंट्रास्ट अनुपात और 280nits चमक को वितरित करता है।

3.ROBUST TTL इंटरफ़ेस

डी/सिंक मोड नियंत्रण और स्कैन दिशा समायोजन के साथ 50-पिन HIROSE FH12A कनेक्टर।

4. संवर्धित स्थायित्व

3H एंटी-ग्लेयर सतह और 25,000hr एलईडी लाइफस्पैन (18 एलईडी @9.6v/180mA)।

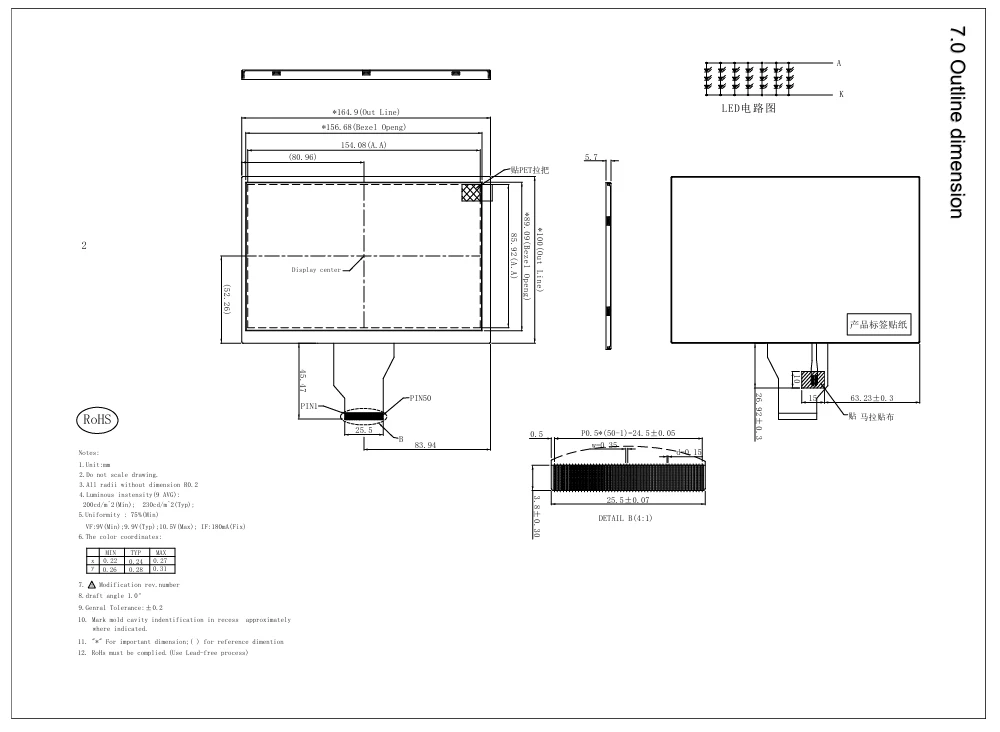

Tianfu अनुकूलित 7 'एंटी-ग्लेयर स्क्वायर टीएफटी एलसीडी डिस्प्ले मॉड्यूल विनिर्देशन

कोर विनिर्देश
प्रदर्शन आकार	7.0 इंच टीएन टीएफटी-एलसीडी
संकल्प	1024 × RGB × 600 (WVGA)
पिक्सेल पिच	0.1506 मिमी (एच) × 0.1432 मिमी (वी)
प्रदर्शन विधा	आम तौर पर सफेद
इंटरफ़ेस	टीटीएल समानांतर आरजीबी
सतह का उपचार	एंटी-ग्लेयर (3h कठोरता)
ऑप्टिकल प्रदर्शन
ल्यूमिनेंस (टाइप।)	280 सीडी / वर्ग
वैषम्य अनुपात	800: 1
प्रतिक्रिया समय	25ms (प्रकार)
देखने का दृष्टिकोण	70 ° क्षैतिज / 60 ° ऊर्ध्वाधर
रंगों के सारे पहलू	51% एनटीएससी
विद्युत विशेषताओं
बिजली की आपूर्ति	3.3V डिजिटल (3.0–3.6V) 10.4 वी एनालॉग
वर्तमान उपभोग	4MA (डिजिटल), 20mA (एनालॉग)
बैकलाइट प्रणाली	18 एलईडी 1.73W कुल शक्ति
प्रचालन अस्थायी	-10 ℃ से +60 ℃
भंडारण अस्थायी	-20 ℃ से +70 ℃
प्रमाणित विश्वसनीयता
थर्मल परीक्षण	240hrs @-20 ℃/+70 ℃ 200-चक्र थर्मल शॉक (-20 ℃↔70 ℃)
कंपन	8-33.3Hz/1.3 मिमी स्वीप
आघात प्रतिरोध	100 ग्राम त्वरण

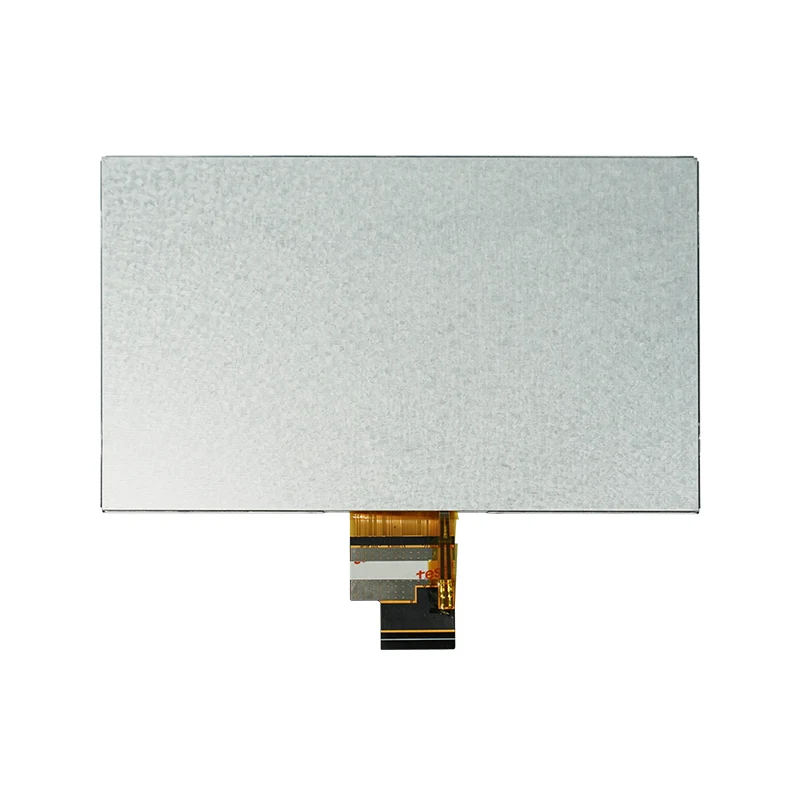

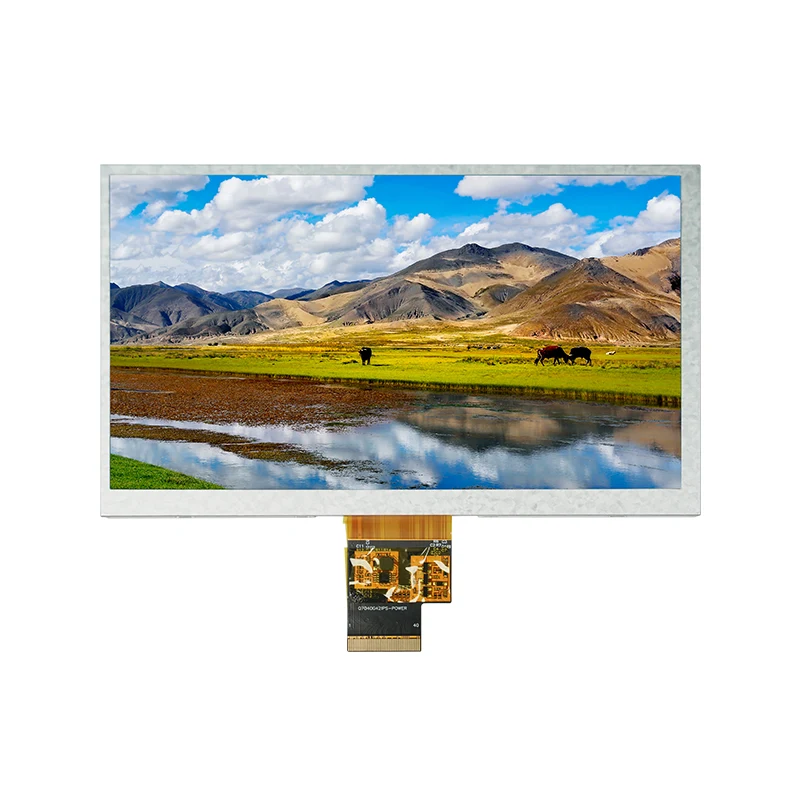

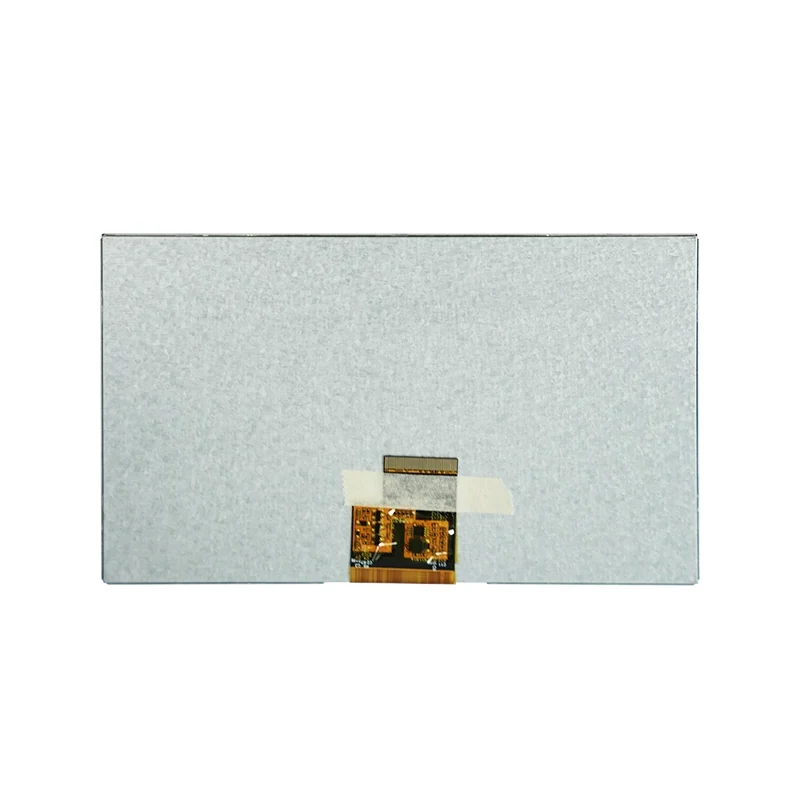

Tianfu 7 'एंटी-ग्लेयर स्क्वायर टीएफटी एलसीडी डिस्प्ले मॉड्यूल विवरण

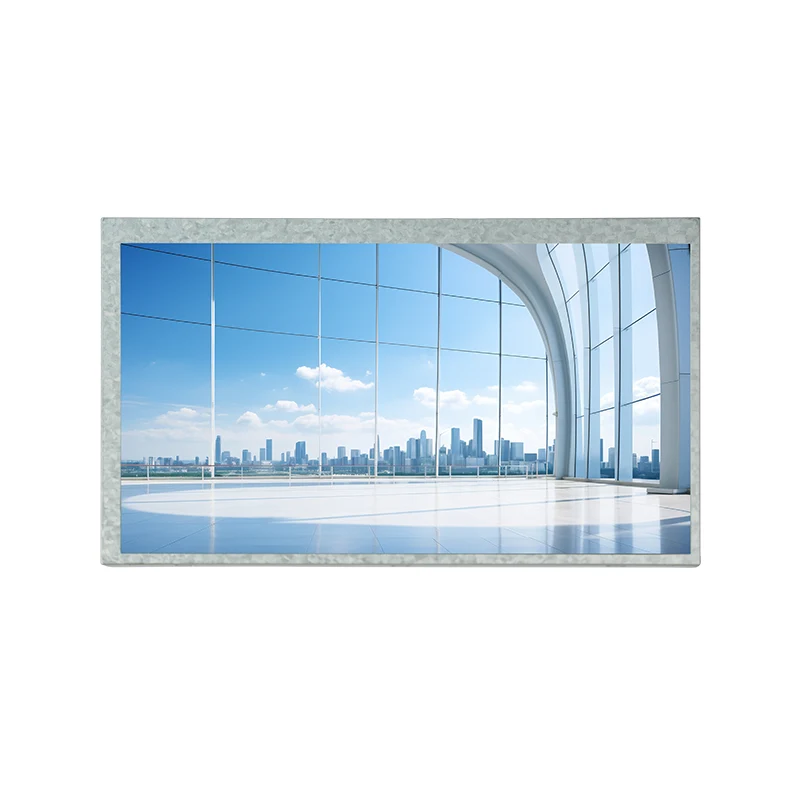

Tianfu 7 'TFT LCD डिस्प्ले मॉड्यूल एप्लिकेशन

Tianfu अग्रणी समय

मानक उत्पाद		अनुकूलित उत्पाद
आदेश मात्रा	डिलीवरी का समय	अनुकूलन प्रकार	डिलीवरी का समय
1-30 पीसी	तुरंत	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
31-100 पीसी	1 सप्ताह	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
101-500 पीसी	2 सप्ताह के भीतर	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
501-1000 पीसी	3 सप्ताह के भीतर	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
1001-5000 पीसी	3 सप्ताह के भीतर	बीएल और एफपीसी और टीपी	6 सप्ताह के भीतर
5000+ पीसी	4 सप्ताह के भीतर	बीएल और एफपीसी और टीपी	6 सप्ताह के भीतर
