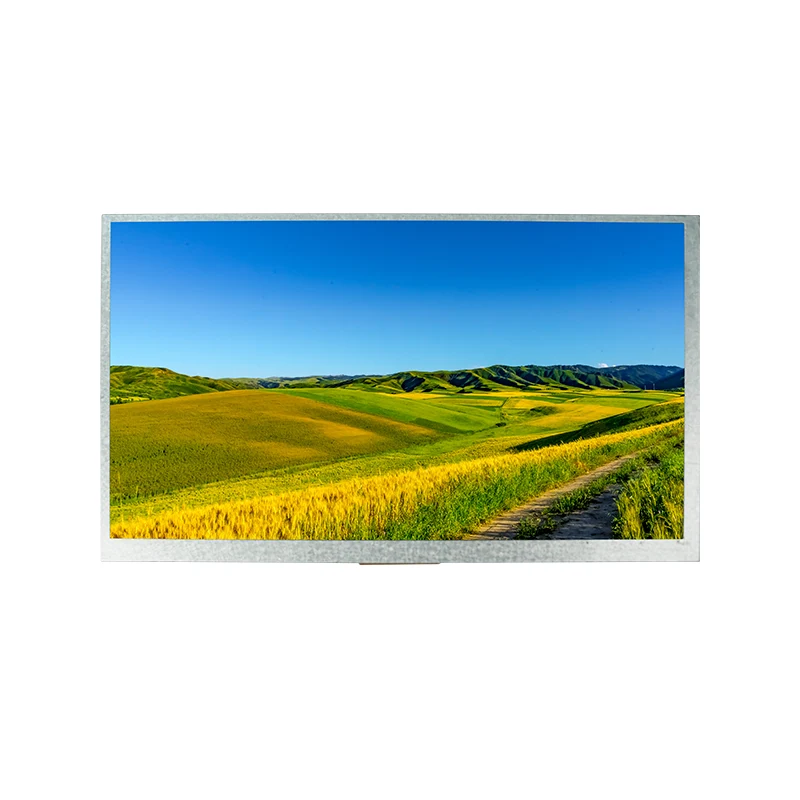

9.0 'एचएमआई स्क्वायर टीएफटी एलसीडी डिस्प्ले मॉड्यूल

Tianfu 9.0 'HMI स्क्वायर TFT LCD डिस्प्ले मॉड्यूल: CRISP 800 × 480 RGB, 6 बजे देखें। 24-बिट आरजीबी इंटरफ़ेस, कम-शक्ति (2.8–3.3v/9.4–9.8v)। बीहड़ -20 ℃ ~ ~ 70 ℃, 20k -hr एलईडी (18x, 120mA)। उच्च विपरीत के रूप में, कम फ़्लिकर, COG TECH, 9.0 'HMI स्क्वायर TFT LCD डिस्प्ले मॉड्यूल स्वचालन, बुद्धिमान और कठोर Env के लिए बनाया गया है। सहन करने के लिए इंजीनियर।

जांच भेजें

उत्पाद वर्णन

छोटे-बैच ट्रायल ऑर्डर और कस्टम फर्मवेयर/इंटरफ़ेस डिज़ाइन का समर्थन करते हुए, टीएफटी एलसीडी डिस्प्ले मॉड्यूल सप्लायर, तियानफू 12 महीने की वारंटी द्वारा समर्थित स्मार्ट कंट्रोल/पोर्टेबल इंस्ट्रूमेंट्स में सहज एकीकरण सुनिश्चित करता है।

टियानफू 9.0 'एचएमआई स्क्वायर टीएफटी एलसीडी डिस्प्ले मॉड्यूल स्टॉक सुविधाओं में

1. उच्च-रिज़ॉल्यूशन स्पष्टता

800 × 480 आरजीबी-स्ट्राइप पिक्सेल के साथ 9.0-इंच टीएफटी-एलसीडी और तेज, चौड़े-कोण दृश्यता के लिए 6 बजे देखने की दिशा।

2.robust एकीकरण

24-बिट समानांतर आरजीबी इंटरफ़ेस औद्योगिक और उपभोक्ता प्रणालियों के साथ सहज अनुकूलता सुनिश्चित करता है।

3.Ultra-Low पावर डिज़ाइन

2.8–3.3V (डिजिटल) और 9.4–9.8V (एनालॉग) पर कुशलता से संचालित होता है, जो ऊर्जा-संवेदनशील अनुप्रयोगों के लिए आदर्श है।

4.extreme स्थायित्व

झटके -20 ℃ से 70 ℃ ऑपरेशन और कठोर वातावरण के लिए 20,000 घंटे का एलईडी बैकलाइट (18 एलईडी, 120mA) है।

Tianfu अनुकूलित 9.0 'HMI स्क्वायर TFT LCD प्रदर्शन मॉड्यूल विनिर्देश

कोर विनिर्देश
प्रदर्शन आकार	9.0-इंच ए-सी टीएफटी-एलसीडी (ट्रांसमिसिव)
संकल्प	800 (RGB) × 480 पिक्सल (RGB-STRIPE)
प्रदर्शन विधा	सामान्य सफेद टीएन, 6 बजे देखने की दिशा
इंटरफ़ेस	24-बिट समानांतर आरजीबी (MPU इंटरफ़ेस)
बिजली आपूर्ति वोल्टेज	डिजिटल: 2.8–3.3 वी (डीवीडीडी) एनालॉग: 9.4–9.8 वी (एवीडीडी) गेट वोल्टेज: VGH = 17–19 V, VGL = -6.6 ~ -5.4 V
बैकलाइट	व्हाइट एलईडी × 18 (कुल वर्तमान: 120 एमए)

अधिकतम निरपेक्ष दर - निर्धारण
परिचालन तापमान	-20.0 ℃ ~ 70.0 ℃
भंडारण तापमान	-30.0 ℃ ~ ~ 80.0 ℃

विद्युत विशेषताओं
अंकीय आपूर्ति वोल्टेज	3.0 वी (मिनट) / 3.3 वी (प्रकार) / 3.6 वी (अधिकतम)
अनुरूप आपूर्ति वोल्टेज	9.4 वी (मिनट) / 9.6 वी (प्रकार) / 9.8 वी (अधिकतम)
वोल्टेज पर गेट (वीजीएच)	17 वी (मिनट) / 18 वी (प्रकार) / 19 वी (अधिकतम)
गेट ऑफ वोल्टेज (VGL)	-6.6 वी (मिनट) / -6 वी (प्रकार) / -5.4 वी (अधिकतम)
सामान्य इलेक्ट्रोड ड्राइविंग सिग्नल (VCOM)	3.7 वी (प्रकार)

बैकलाइट विनिर्देश
आगे के वोल्टेज का नेतृत्व किया	9.0 वी (टाइप) / 9.9 वी (अधिकतम)
जीवनकाल का नेतृत्व किया	20,000 घंटा
ल्यूमिनेंस का नेतृत्व किया	≥3000 CD / M²
एलसीएम ल्यूमिनेंस	120 सीडी / वर्ग

टाइमिंग पैरामीटर्स (क्षैतिज)
DCLK आवृत्ति	33.3 मेगाहर्ट्ज (टाइप) / 50 मेगाहर्ट्ज (अधिकतम)
क्षैतिज प्रदर्शन क्षेत्र	800 DCLK
एचएस पल्स चौड़ाई	1 DCLK (मिनट) / 48 DCLK (प्रकार)
एचएस बैक पोर्च	88 DCLK
एचएस फ्रंट पोर्च	40 DCLK

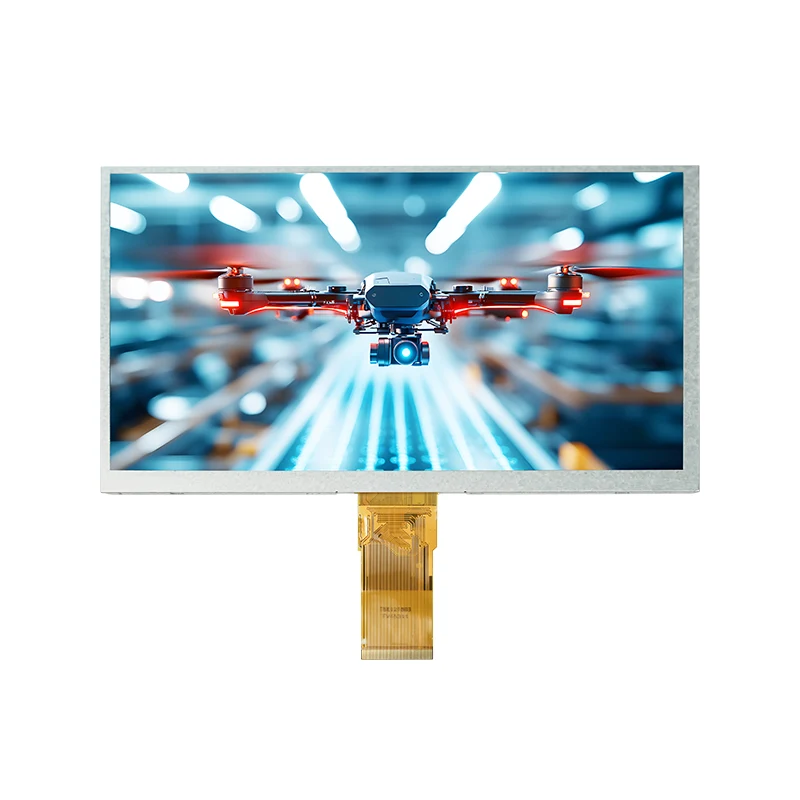

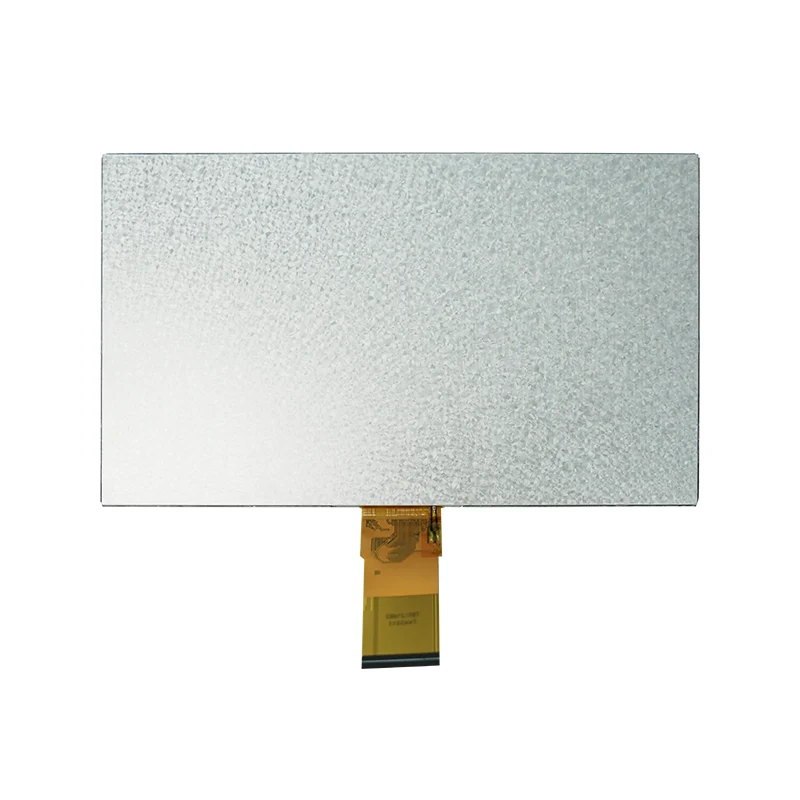

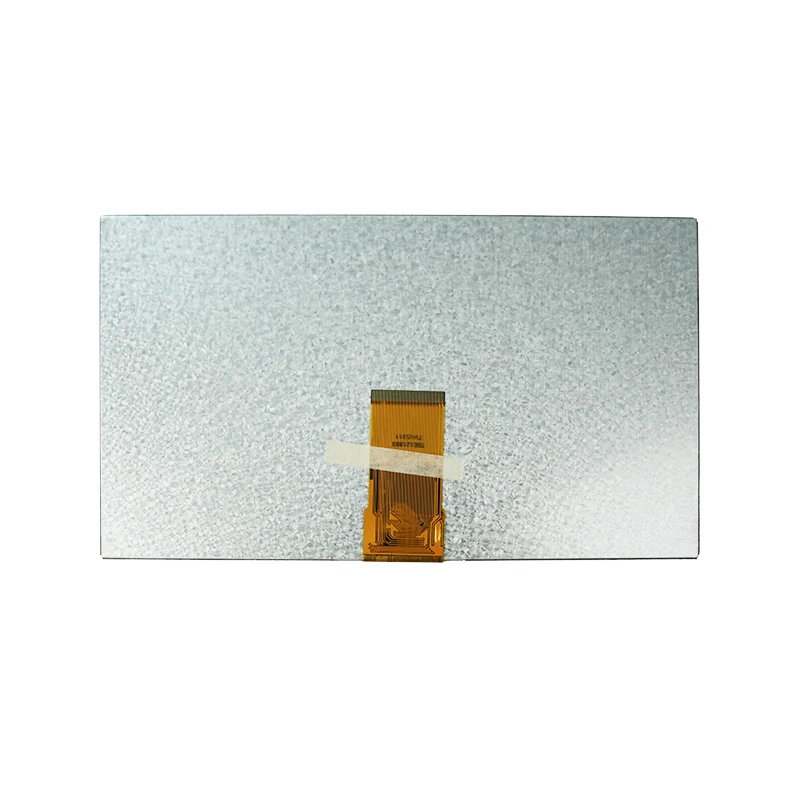

Tianfu 9.0 'HMI स्क्वायर TFT LCD डिस्प्ले मॉड्यूल विवरण

Tianfu 9.0 'HMI TFT LCD डिस्प्ले मॉड्यूल एप्लिकेशन

Tianfu अग्रणी समय

मानक उत्पाद		अनुकूलित उत्पाद
आदेश मात्रा	डिलीवरी का समय	अनुकूलन प्रकार	डिलीवरी का समय
1-30 पीसी	तुरंत	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
31-100 पीसी	1 सप्ताह	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
101-500 पीसी	2 सप्ताह के भीतर	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
501-1000 पीसी	3 सप्ताह के भीतर	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
1001-5000 पीसी	3 सप्ताह के भीतर	बीएल और एफपीसी और टीपी	6 सप्ताह के भीतर
5000+ पीसी	4 सप्ताह के भीतर	बीएल और एफपीसी और टीपी	6 सप्ताह के भीतर
