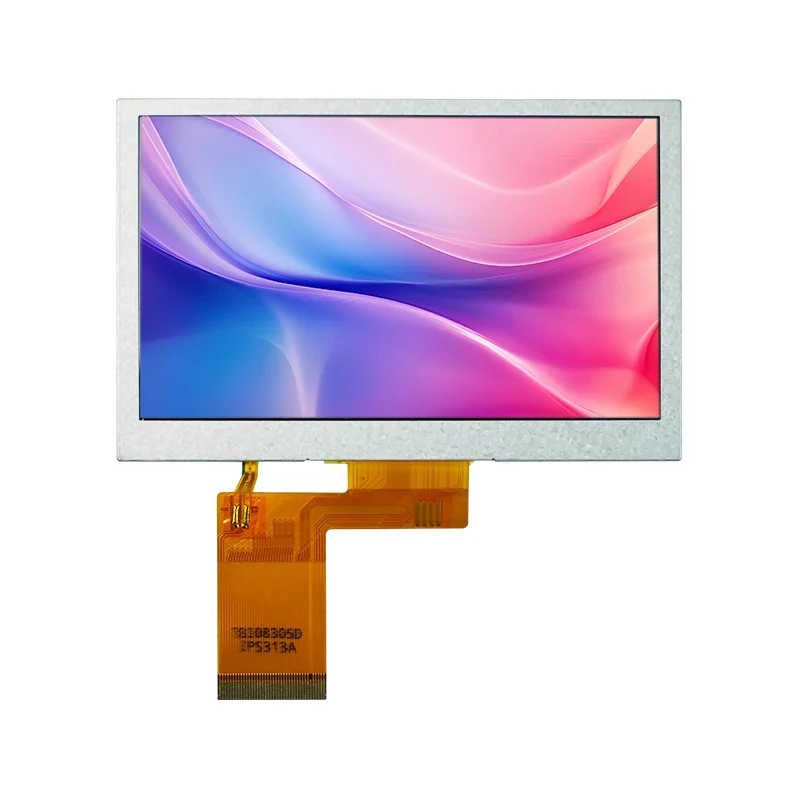

4.3' सामान्यतः सफेद वर्गाकार टीएफटी एलसीडी डिस्प्ले मॉड्यूल

मुख्य विशेषताएं और अनुप्रयोग परिदृश्य:

• सटीक प्रतिरोधक स्पर्श: एकल-बिंदु स्पर्श का समर्थन करता है, जो औद्योगिक वातावरण में दस्ताने संचालन या स्टाइलस इनपुट के लिए आदर्श है।

• व्यापक तापमान संचालन: -10°C से +60°C तक स्थिर रूप से संचालित होता है, जो कठोर परिस्थितियों के लिए उपयुक्त है।

• कुशल एसपीआई संचार: स्थिर डेटा ट्रांसमिशन और एमसीयू संसाधन बचत के लिए एसपीआई (सीएस/एससीएल/एसडीए) इंटरफ़ेस को अपनाता है।

• बहुमुखी प्रदर्शन: स्थिति संकेत, डेटा विज़ुअलाइज़ेशन और उपयोगकर्ता इंटरफ़ेस के लिए पूर्ण-रंग आरजीबी डिस्प्ले का समर्थन करता है।

• व्यापक अनुप्रयोग क्षेत्र: औद्योगिक एचएमआई पैनल, पोर्टेबल परीक्षण उपकरण, इन-व्हीकल डिस्प्ले सिस्टम और स्मार्ट बिल्डिंग नियंत्रण टर्मिनल।

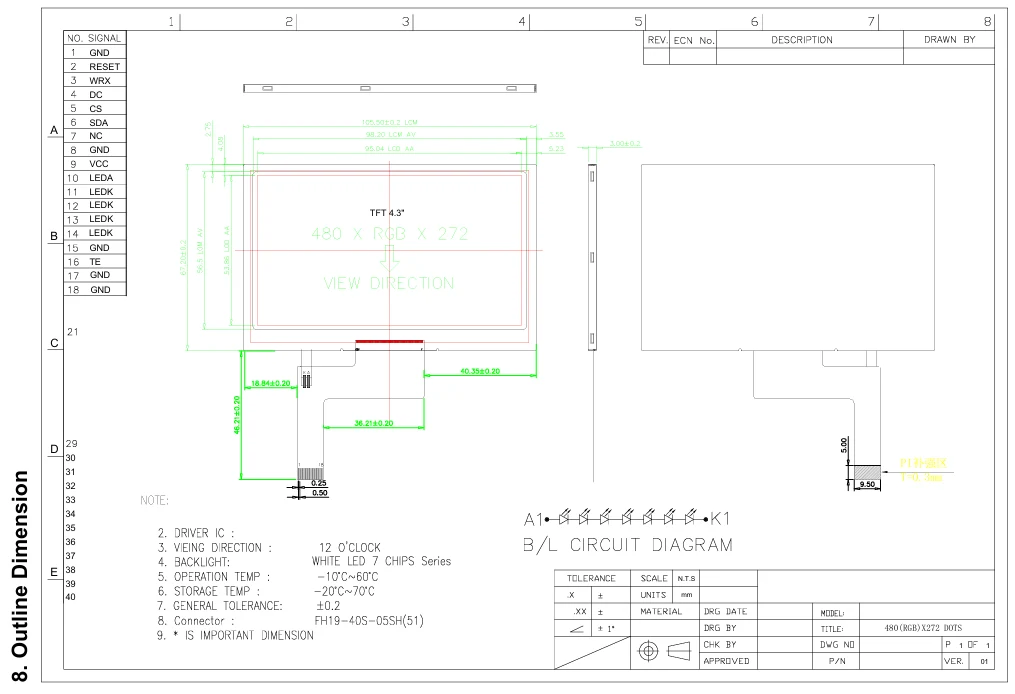

तियानफू अनुकूलित 4.3' सामान्य रूप से सफेद स्क्वायर टीएफटी एलसीडी डिस्प्ले मॉड्यूल विशिष्टता

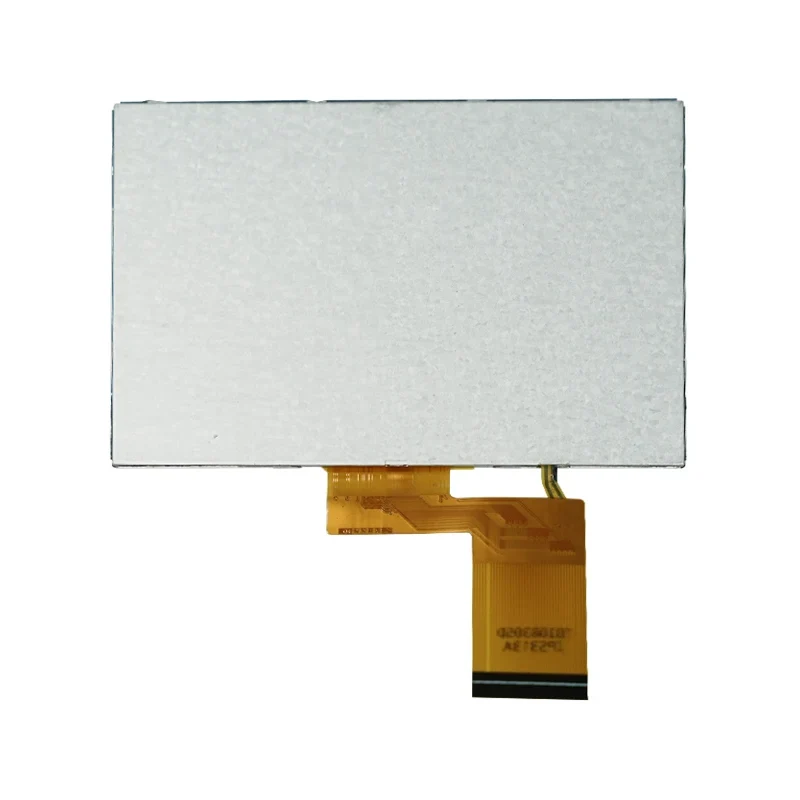

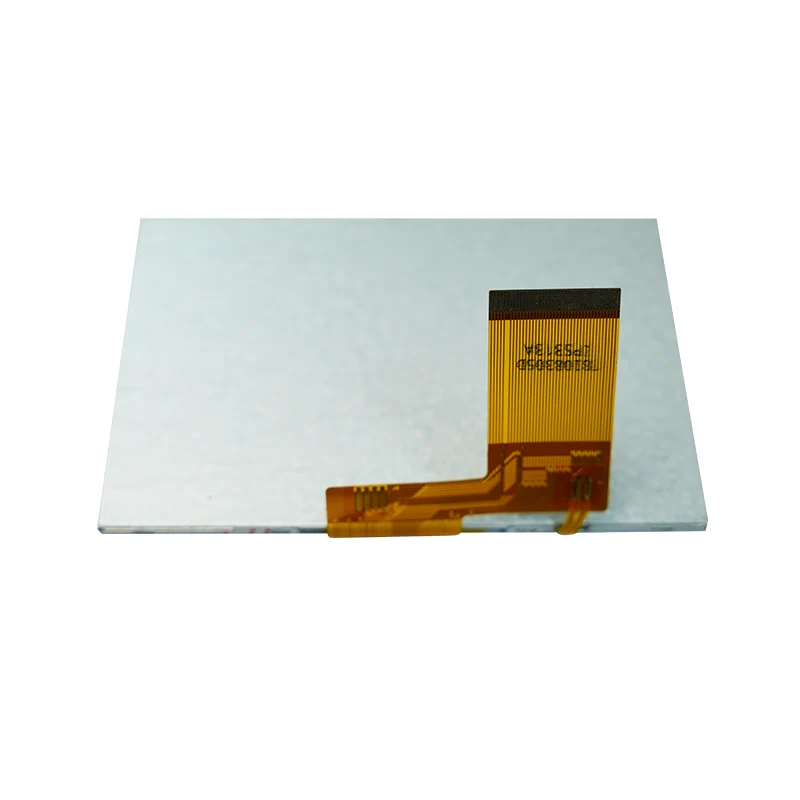

तियानफू 4.3' सामान्यतः सफेद वर्गाकार टीएफटी एलसीडी डिस्प्ले मॉड्यूल विवरण

Q1: यह डिस्प्ले किस मुख्य नियंत्रण चिप्स का समर्थन करता है?

ए: यह मॉड्यूल एक मानक एसपीआई इंटरफ़ेस का उपयोग करता है और एसटीएम 32, ईएसपी 32, रास्पबेरी पाई पिको, अरुडिनो (स्तर स्थानांतरण आवश्यक), और विभिन्न औद्योगिक पीएलसी सहित अधिकांश एम्बेडेड प्लेटफार्मों के साथ संगत है।

Q2: प्रतिरोधक टच स्क्रीन और कैपेसिटिव टच स्क्रीन के बीच क्या अंतर है? मेरे आवेदन के लिए कौन सा अधिक उपयुक्त है?

ए: एक प्रतिरोधक स्क्रीन दबाव संवेदन द्वारा संचालित होती है और दस्ताने, स्टाइलस या किसी वस्तु के साथ स्पर्श का समर्थन करती है, जो इसे औद्योगिक वातावरण, चिकित्सा उपकरणों या सटीक टैपिंग की आवश्यकता वाले परिदृश्यों के लिए अधिक उपयुक्त बनाती है। एक कैपेसिटिव स्क्रीन केवल फिंगर टच का समर्थन करती है लेकिन मल्टी-टच क्षमता प्रदान करती है। यदि आपके एप्लिकेशन को दस्ताने पहनकर संचालन की आवश्यकता है या इसमें तेल/पानी संदूषण शामिल हो सकता है, तो एक प्रतिरोधी स्क्रीन अधिक विश्वसनीय विकल्प है।

Q3: व्यूइंग एंगल पैरामीटर्स को कैसे समझें? मेरा उपकरण एक कोण से देखा जाएगा—क्या यह काम करेगा?

उत्तर: इस मॉड्यूल का क्षैतिज देखने का कोण 60°-70° और ऊर्ध्वाधर देखने का कोण 45°-60° है, जो सामने से या छोटे कोण से देखने के लिए उपयुक्त है। यदि आपके डिवाइस को बड़े कोणों से देखने की आवश्यकता है (उदाहरण के लिए, साइड से), तो हम आईपीएस वाइड‑व्यूइंग‑एंगल मॉडल पर विचार करने की सलाह देते हैं।

Q4: क्या ऑपरेटिंग तापमान रेंज -10°C~60°C में बैकलाइट हीटिंग का प्रभाव शामिल है?

उत्तर: हां, यह तापमान सीमा मॉड्यूल के समग्र ऑपरेटिंग तापमान पर लागू होती है और पहले से ही बैकलाइट हीटिंग के लिए जिम्मेदार है। अत्यधिक तापमान पर संचालन करते समय वास्तविक लक्ष्य वातावरण में परीक्षण की सिफारिश की जाती है। Q5: क्या मुझे अतिरिक्त ड्राइवर बोर्ड या नियंत्रक खरीदने की आवश्यकता है?

उत्तर: यह एक एकीकृत डिस्प्ले‑और‑टच मॉड्यूल है जिसमें पहले से ही डिस्प्ले ड्राइवर और टच कंट्रोलर शामिल है। आपको इसे केवल SPI और RGB इंटरफेस के माध्यम से अपने मुख्य नियंत्रक से कनेक्ट करना होगा।

16 वर्षों से, हम एलसीडी के विशेषज्ञ निर्माता रहे हैं, जहां गुणवत्ता नियंत्रण हमारे नाम का पर्याय है।

• सभी मॉड्यूल शिपमेंट से पहले 72 घंटे के बर्न-इन परीक्षण और पूर्ण-पैरामीटर कार्यात्मक निरीक्षण से गुजरते हैं।

• RoHS पर्यावरण मानकों के अनुरूप, औद्योगिक-ग्रेड घटकों का उपयोग किया जाता है।

• ISO 9001 प्रमाणित गुणवत्ता प्रबंधन प्रणाली के तहत निर्मित।

उत्पादन एवं परीक्षण वातावरण

• प्रदर्शन क्षेत्र में धूल को रोकने के लिए क्लास 1000 क्लीनरूम में इकट्ठा किया गया।

• मृत पिक्सेल (सफ़ेद/काला) और लाइन दोषों के लिए व्यक्तिगत निरीक्षण।

• टचस्क्रीन रैखिकता अंशांकन और कार्यात्मक सत्यापन।

विश्वसनीयता प्रतिबद्धता

• विशिष्ट ऑपरेटिंग वातावरण परीक्षण डेटा के आधार पर 20,000 घंटे का एमटीबीएफ।

• सामग्री और कारीगरी संबंधी दोषों को कवर करने वाली 12 महीने की वारंटी।

• वॉल्यूम ऑर्डर के लिए विश्वसनीयता परीक्षण रिपोर्ट के लिए समर्थन।

हमारा समर्थन निर्बाध और सक्रिय होने के लिए डिज़ाइन किया गया है। हम यहां केवल समस्याओं को ठीक करने के लिए नहीं हैं, बल्कि यह सुनिश्चित करने के लिए भी हैं कि आपके कार्यों में कोई कमी न आए।

तकनीकी सहायता प्रणाली

तकनीकी दस्तावेज़ीकरण: संपूर्ण डेटाशीट, एप्लिकेशन नोट्स और संदर्भ डिज़ाइन उपलब्ध हैं।

त्वरित प्रतिक्रिया: तकनीकी पूछताछ का उत्तर कार्य दिवसों पर 24 घंटों के भीतर दिया जाता है।

अनुकूलन सेवाएँ: सीमित अनुकूलन समर्थित है, जैसे एफपीसी लंबाई, कनेक्टर प्रकार और बैकलाइट समायोजन।

वारंटी नीति

वारंटी अवधि: प्राप्ति की तारीख से 12 महीने।

कवरेज: गैर-मानवीय कारकों के कारण प्रदर्शित असामान्यताएं, स्पर्श विफलताएं और इंटरफ़ेस खराबी।

मरम्मत प्रक्रिया: दोष विवरण प्रदान करें → तकनीकी सहायता पुष्टि → मरम्मत या प्रतिस्थापन की व्यवस्था करें।

रसद एवं वितरण

मानक पैकेजिंग: एंटी-स्टैटिक बैग + कस्टम ब्लिस्टर ट्रे + शॉकप्रूफ कार्टन।

चालू सेवा

स्थिर आपूर्ति: पूरे उत्पाद जीवनचक्र में आपूर्ति स्थिरता की गारंटी।

अपग्रेड पथ: संगत उत्पाद अपग्रेड के लिए अनुशंसाएँ।

संसाधन अद्यतन: तकनीकी दस्तावेज़ीकरण और FAQ लाइब्रेरी के नियमित अद्यतन।
