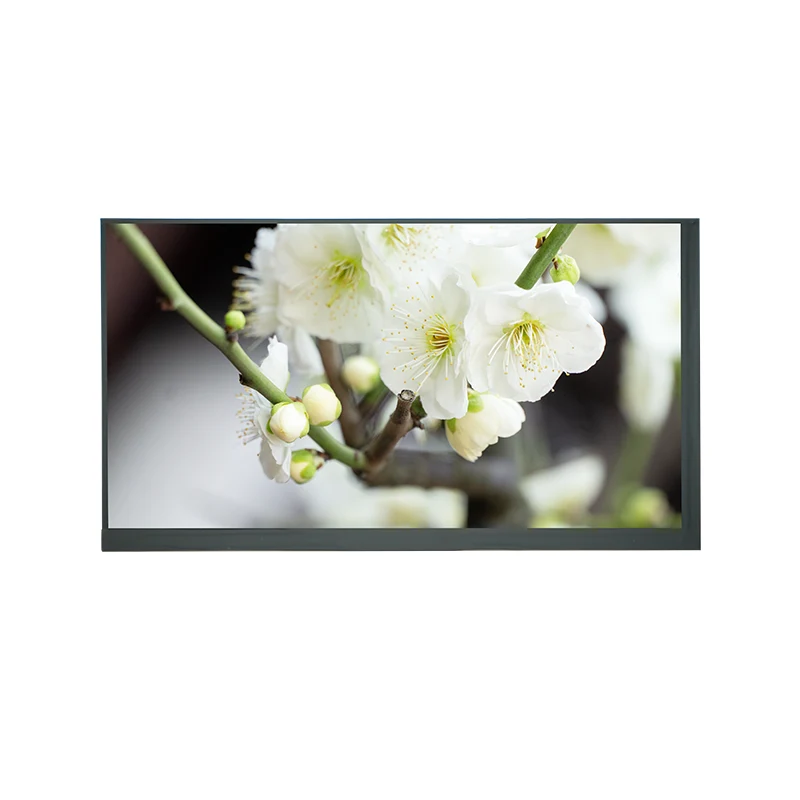

7.0 '50 पिन टीएन टीएफटी एलसीडी स्क्रीन मॉड्यूल

कठोर वातावरण के लिए बीहड़ टियानफू 7.0 '50 पिन टीएन टीएफटी एलसीडी स्क्रीन मॉड्यूल ： 1024 × आरजीबी × 600 टीएन पैनल 800: 1 140 एनआईटीएस चमक के साथ 1 विपरीतता प्रदान करता है। TTL इंटरफ़ेस, एंटी-ग्लेयर सतह, और 18-एलईडी बैकलाइट (9.6v/120mA) की विशेषता -20 ℃ ~+70 ℃ ऑपरेशन के लिए बनाया गया है। 25ms प्रतिक्रिया, 51% NTSC रंग, IEC- प्रमाणित शॉक/कंपन प्रतिरोध। 7.0 '50 पिन टीएन टीएफटी एलसीडी स्क्रीन मॉड्यूल चिकित्सा उपकरणों और बीहड़ एचएमआई सिस्टम के लिए आदर्श है।

जांच भेजें

उत्पाद वर्णन

छोटे-बैच ट्रायल ऑर्डर और कस्टम फर्मवेयर/इंटरफ़ेस डिज़ाइन, टीएफटी एलसीडी स्क्रीन मॉड्यूल मैन्युफैक्चरर्स का समर्थन करते हुए, तियानफू 12 महीने की वारंटी द्वारा समर्थित स्मार्ट कंट्रोल/पोर्टेबल इंस्ट्रूमेंट्स में सहज एकीकरण सुनिश्चित करता है।

Tianfu 7.0 '50 पिन tn tn tft lcd स्क्रीन मॉड्यूल स्टॉक सुविधाओं में

1. इंडस्ट्रियल तापमान धीरज

IEC- प्रमाणित थर्मल/कंपन/ESD प्रतिरोध के साथ -20 ℃ से +70 ℃ वातावरण में निर्दोष रूप से संचालित होता है।

2. उच्च-विपरीत टीएन पैनल

कठोर प्रकाश व्यवस्था के तहत तेज दृश्यता के लिए 800: 1 कंट्रास्ट अनुपात और 140nits चमक को बचाता है।

3.ROBUST TTL इंटरफ़ेस

स्कैन दिशा नियंत्रण (UPDN/SHLR) और DE/SYNC मोड चयन के साथ 50-पिन समानांतर RGB इंटरफ़ेस।

4. टिकाऊ बैकलाइट सिस्टम

एंटी-ग्लेयर सतह उपचार और 1152MW बिजली दक्षता के साथ 18-एलईडी सरणी (9.6v/120mA)।

Tianfu अनुकूलित 7.0 '50 पिन tn tn tft lcd स्क्रीन मॉड्यूल विनिर्देशन

कोर विनिर्देश
प्रदर्शन आकार	7.0 इंच टीएन टीएफटी-एलसीडी
संकल्प	1024 × RGB × 600 (WVGA)
पिक्सेल घनत्व	0.1506 (एच) × 0.1432 (वी) मिमी पिक्सेल पिच
प्रदर्शन विधा	आम तौर पर सफेद
इंटरफ़ेस	टीटीएल समानांतर आरजीबी
सतह का उपचार	चमक विरोधी

ऑप्टिकल विनिर्देश
ल्यूमिनेंस (टाइप।)	140 सीडी / वर्ग
वैषम्य अनुपात	800: 1
प्रतिक्रिया समय	25ms (प्रकार)
रंगों के सारे पहलू	51% एनटीएससी
वर्दी	75% (luminance), ± 0.008 (रंग निर्देशांक)

विद्युत विनिर्देश
बिजली की आपूर्ति	3.3V डिजिटल () 10% सहिष्णुता) 9.6V एनालॉग
वर्तमान उपभोग	30mA (डिजिटल), 35mA (एनालॉग)
बैकलाइट प्रणाली	18 एलईडी 1152MW कुल शक्ति
प्रचालन अस्थायी	-20 ℃ से +70 ℃
भंडारण अस्थायी	-30 ℃ से +70 ℃

प्रमाणित विश्वसनीयता -4
थर्मल परीक्षण	96hrs @-30 ℃/+70 ℃ 10-चक्र थर्मल शॉक (-20 ℃↔60 ℃)
कंपन	10-50Hz/1.0 मिमी स्वीप
ईएसडी संरक्षण	± 4KV संपर्क / ± 8KV एयर डिस्चार्ज

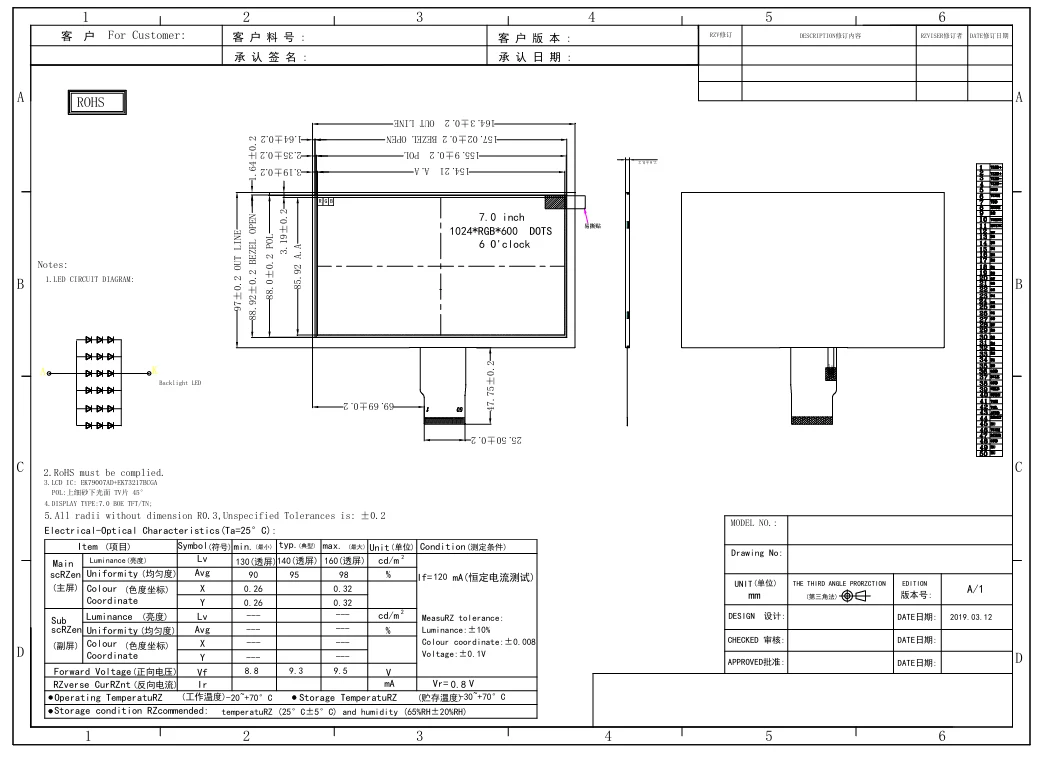

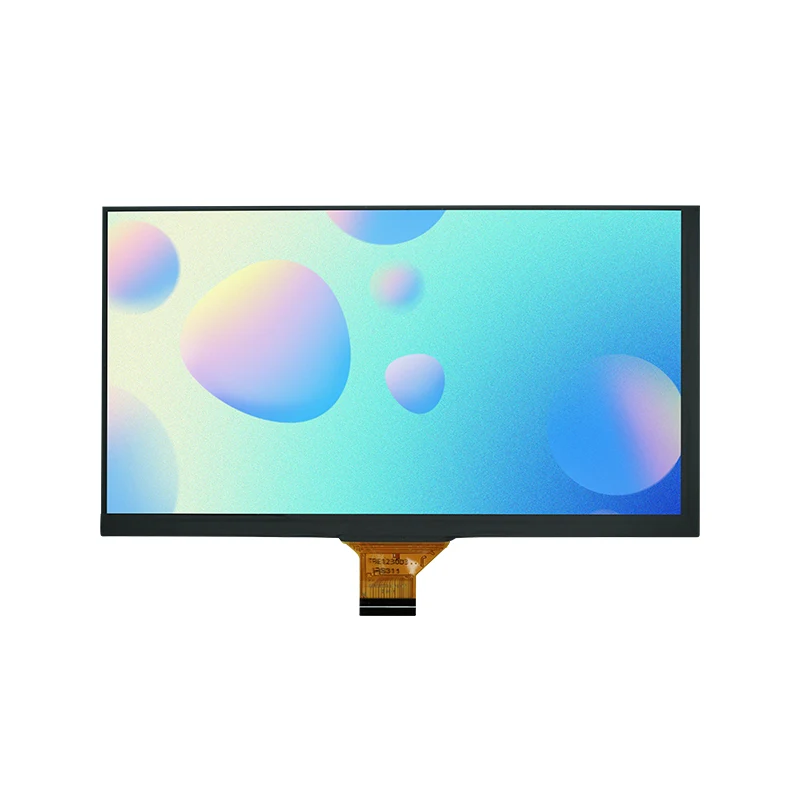

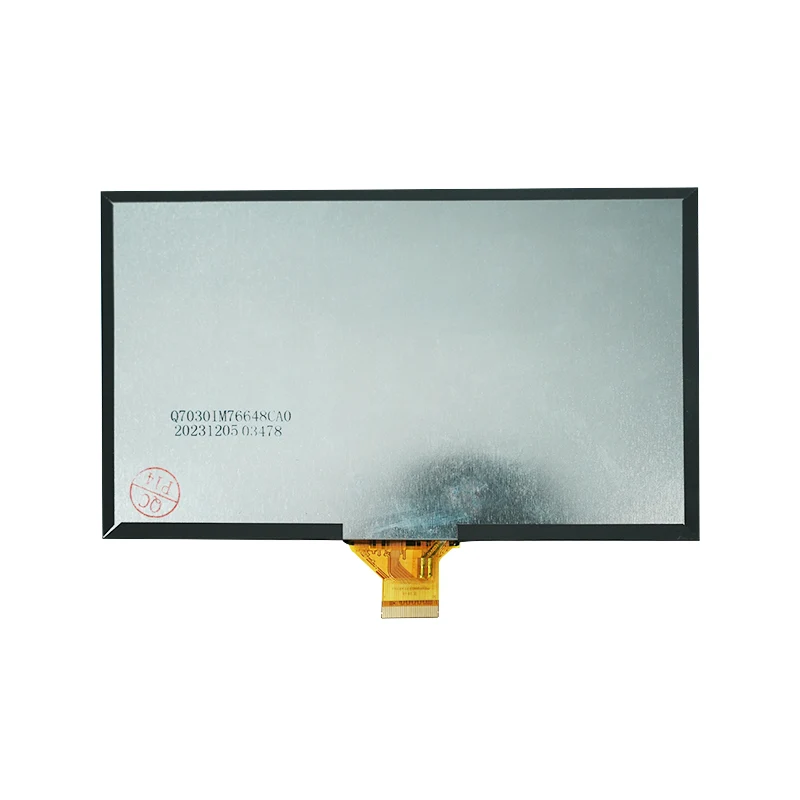

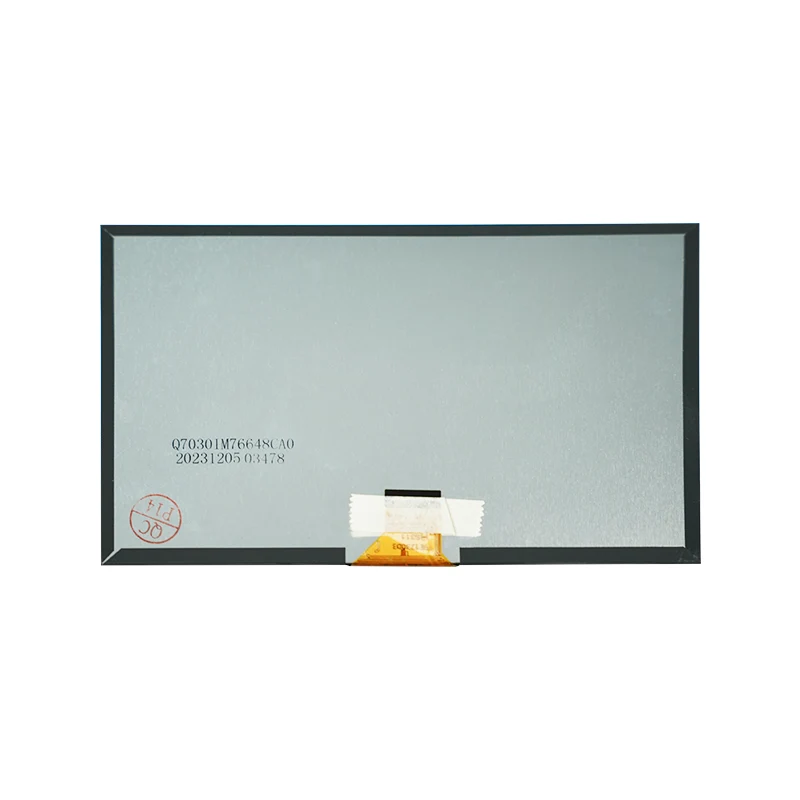

Tianfu 7.0 '50 पिन TN TFT LCD स्क्रीन मॉड्यूल विवरण

Tianfu 7.0 'TFT LCD स्क्रीन मॉड्यूल एप्लिकेशन

Tianfu अग्रणी समय

मानक उत्पाद		अनुकूलित उत्पाद
आदेश मात्रा	डिलीवरी का समय	अनुकूलन प्रकार	डिलीवरी का समय
1-30 पीसी	तुरंत	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
31-100 पीसी	1 सप्ताह	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
101-500 पीसी	2 सप्ताह के भीतर	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
501-1000 पीसी	3 सप्ताह के भीतर	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
1001-5000 पीसी	3 सप्ताह के भीतर	बीएल और एफपीसी और टीपी	6 सप्ताह के भीतर
5000+ पीसी	4 सप्ताह के भीतर	बीएल और एफपीसी और टीपी	6 सप्ताह के भीतर
