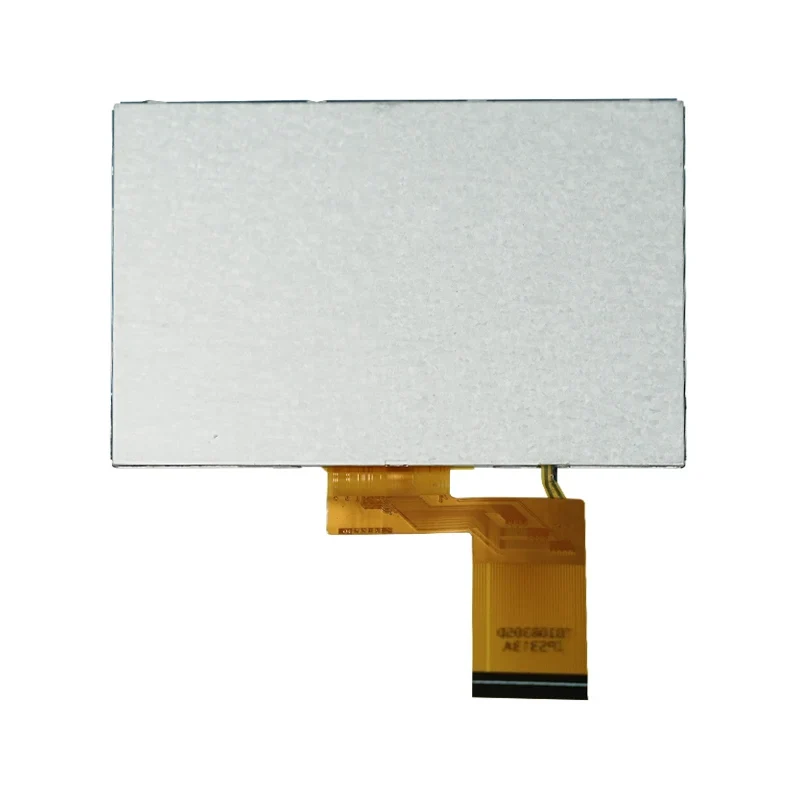

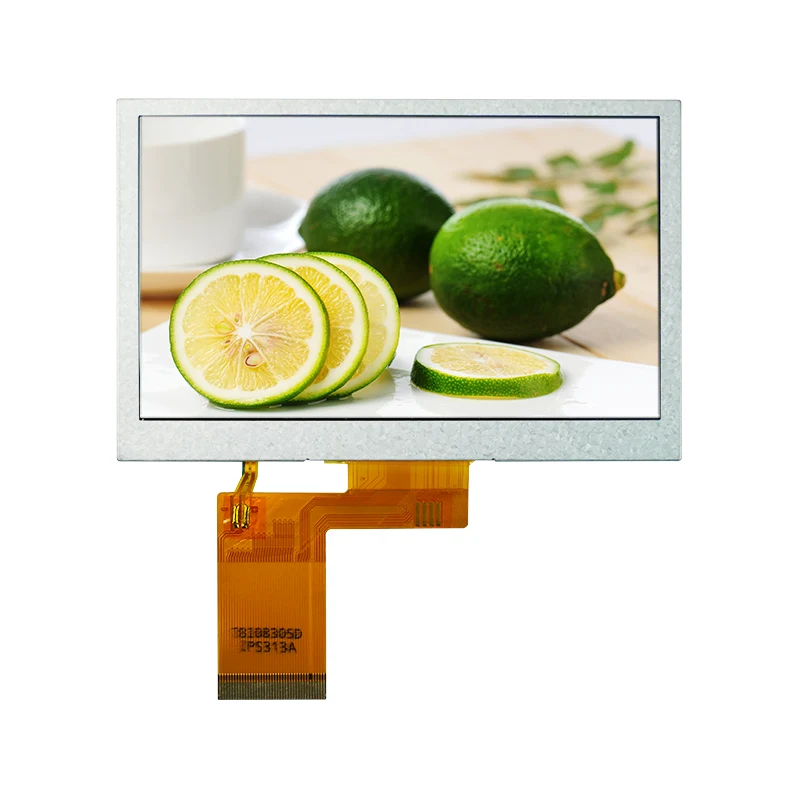

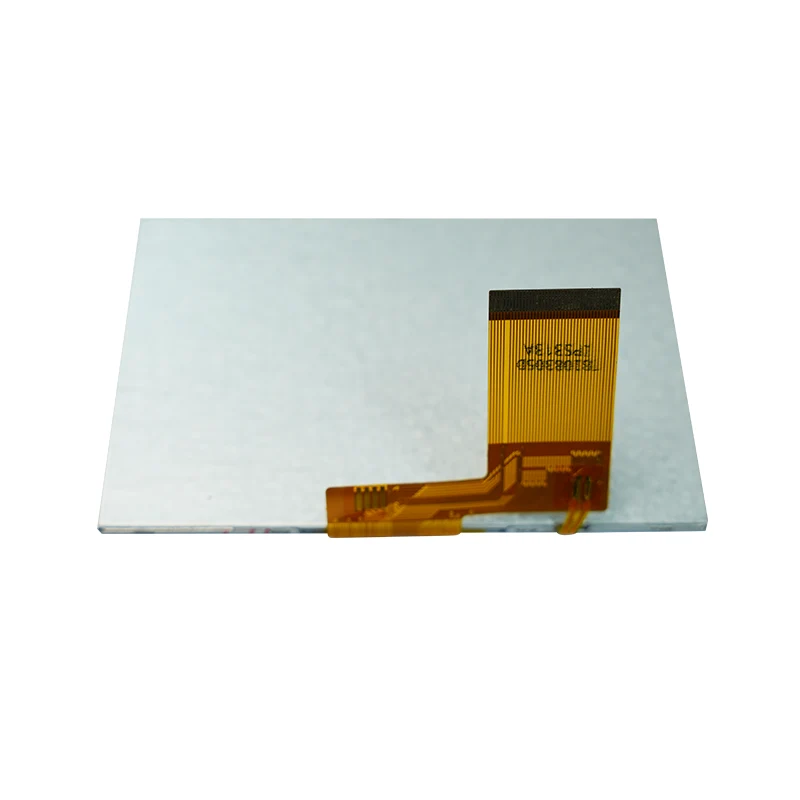

4.3' ट्रांसमिसिव आईपीएस कलर टीएफटी एलसीडी डिस्प्ले मॉड्यूल

मुख्य विशेषताएं

• उच्च चमक प्रदर्शन: 500 सीडी/एम² (न्यूनतम 450 सीडी/एम²) की विशिष्ट चमक, मजबूत परिवेश प्रकाश में भी स्पष्ट दृश्यता सुनिश्चित करती है।

• व्यापक तापमान संचालन: -20°C से 60°C के ऑपरेटिंग तापमान रेंज का समर्थन करता है, जो औद्योगिक वातावरण के लिए उपयुक्त है।

• वाइड व्यूइंग एंगल: विशिष्ट क्षैतिज व्यूइंग एंगल 70° और ऊर्ध्वाधर व्यूइंग एंगल 45°-60°, जिससे कई कोणों से आरामदायक दृश्य देखने को मिलता है।

• तेज़ प्रतिक्रिया: 20ms का विशिष्ट प्रतिक्रिया समय, गतिशील छवियों को प्रदर्शित करने के लिए आदर्श।

• ऊर्जा-बचत डिज़ाइन: सफेद एलईडी बैकलाइट के लिए अनुकूलित दक्षता के साथ 3.2V के कम वोल्टेज पर संचालित होता है।

तियानफू अनुकूलित 4.3' ट्रांसमिसिव आईपीएस कलर टीएफटी एलसीडी डिस्प्ले मॉड्यूल विशिष्टता

तियानफू 4.3' ट्रांसमिसिव आईपीएस कलर टीएफटी एलसीडी डिस्प्ले मॉड्यूल विवरण

4.3' ट्रांसमिसिव आईपीएस कलर टीएफटी एलसीडी डिस्प्ले मॉड्यूल विभिन्न क्षेत्रों में निम्नानुसार कार्यरत है:

औद्योगिक स्वचालन और नियंत्रण

• औद्योगिक एचएमआई पैनल: उत्पादन लाइन निगरानी, ​​उपकरण स्थिति प्रदर्शन

• परीक्षण और माप उपकरण: ऑसिलोस्कोप, स्पेक्ट्रम विश्लेषक डिस्प्ले इंटरफेस

• पीएलसी नियंत्रण टर्मिनल: फ़ैक्टरी स्वचालन प्रणालियों के लिए मानव-मशीन इंटरफ़ेस

ऑटोमोटिव और परिवहन प्रणाली

• इन-व्हीकल नेविगेशन डिस्प्ले: आफ्टरमार्केट कार नेविगेशन स्क्रीन

• सार्वजनिक परिवहन सूचना: बस स्टॉप आगमन प्रणाली, टिकटिंग टर्मिनल

• निर्माण मशीनरी उपकरण: खुदाई, क्रेन ऑपरेटर पैनल

चिकित्सा और स्वास्थ्य देखभाल उपकरण

• पोर्टेबल मेडिकल उपकरण: मॉनिटर, डायग्नोस्टिक उपकरण डिस्प्ले

• स्वास्थ्य निगरानी टर्मिनल: सामुदायिक स्वास्थ्य देखभाल उपकरण इंटरफ़ेस

• प्रयोगशाला उपकरण: विश्लेषणात्मक उपकरणों के लिए डेटा डिस्प्ले स्क्रीन

स्मार्ट होम और IoT

• स्मार्ट कंट्रोल पैनल: होम सेंट्रल कंट्रोल सिस्टम के लिए टच इंटरफेस

• सुरक्षा निगरानी डिस्प्ले: इंटरकॉम सिस्टम स्क्रीन का निर्माण

• स्मार्ट उपकरण इंटरफेस: हाई-एंड रेफ्रिजरेटर, वॉशिंग मशीन नियंत्रण पैनल

वाणिज्यिक और खुदरा उपकरण

• पीओएस सिस्टम: रिटेल टर्मिनल डिस्प्ले

• विज्ञापन सूचना स्क्रीन: छोटे पैमाने पर डिजिटल साइनेज अनुप्रयोग

हमारे ग्राहक का मूल्यांकन: औद्योगिक थर्मोस्टेट पैनल

एक औद्योगिक उपकरण निर्माता ने इस मॉड्यूल को अपने तापमान नियंत्रण प्रणाली के लिए डिस्प्ले इंटरफ़ेस के रूप में अपनाया। यह -10 डिग्री सेल्सियस पर कोल्ड स्टोरेज वातावरण में 2 वर्षों से अधिक समय से स्थिर रूप से संचालित हो रहा है, जिसमें चमक में कोई कमी नहीं आई है। देखने का कोण बहु-कोण निगरानी के लिए आवश्यकताओं को पूरा करता है।

Q1: इस 4.3-इंच TFT मॉड्यूल के लिए बिजली आपूर्ति आवश्यकताएँ क्या हैं?

ए: मॉड्यूल को दो बिजली आपूर्ति की आवश्यकता होती है: 1) तर्क अनुभाग के लिए 3.2V (सामान्य); 2) एलईडी बैकलाइट के लिए 12-16V, 14V के सामान्य मान के साथ। बैकलाइट करंट लगभग 40mA है। प्रदर्शन प्रदर्शन को प्रभावित करने वाले वोल्टेज के उतार-चढ़ाव से बचने के लिए एक स्थिर डीसी-डीसी कनवर्टर का उपयोग करने की अनुशंसा की जाती है।

Q2: क्या मॉड्यूल कम तापमान वाले वातावरण में सामान्य रूप से काम कर सकता है?

उत्तर: हां, इस मॉड्यूल का कठोर परीक्षण किया गया है और यह -20°C से 60°C के परिवेश तापमान रेंज में सामान्य रूप से काम कर सकता है। कम तापमान वाले वातावरण में, प्रारंभिक स्टार्ट-अप समय थोड़ा बढ़ाया जा सकता है (लगभग 1-2 सेकंड), लेकिन प्रदर्शन प्रदर्शन प्रभावित नहीं होता है। भंडारण तापमान सीमा -20°C से 70°C है।

Q3: मॉड्यूल की व्यूइंग एंगल विशेषताएँ क्या हैं? कौन सी स्थापना स्थितियाँ उपयुक्त हैं?

उत्तर: यह मॉड्यूल 12 बजे के व्यूइंग एंगल डिज़ाइन को अपनाता है, जिसमें सामान्य क्षैतिज व्यूइंग एंगल 70° और ऊर्ध्वाधर व्यूइंग एंगल 45°-60° होता है। यह पर्यवेक्षक की आंखों के साथ या थोड़ा ऊपर की स्थिति के स्तर पर स्थापना के लिए उपयुक्त है। मल्टी-एंगल व्यूइंग की आवश्यकता वाले अनुप्रयोगों के लिए, इंस्टॉलेशन कोण को समायोजित करने या अन्य व्यूइंग एंगल विनिर्देशों के साथ एक मॉडल का चयन करने की अनुशंसा की जाती है।

Q4: क्या 20 एमएस प्रतिक्रिया समय वीडियो प्लेबैक का समर्थन करता है?

उत्तर: 20 एमएस (अधिकतम 30 एमएस) का विशिष्ट प्रतिक्रिया समय डेटा अपडेट, जीयूआई स्विचिंग और मानक-परिभाषा वीडियो प्लेबैक सहित अधिकांश एप्लिकेशन परिदृश्यों का समर्थन कर सकता है। हाई-स्पीड मोशन वीडियो या गेमिंग अनुप्रयोगों के लिए, कम प्रतिक्रिया समय के साथ एक समर्पित मॉडल चुनने की अनुशंसा की जाती है।

Q5: मॉड्यूल का जीवनकाल और बैकलाइट का ख़राब होना कैसा है?

उत्तर: रेटेड परिचालन स्थितियों के तहत, मॉड्यूल को 30,000 घंटे से अधिक के जीवनकाल के लिए डिज़ाइन किया गया है। एलईडी बैकलाइट की चमक में गिरावट आमतौर पर 10,000 घंटों के भीतर 10% से कम होती है। बैकलाइट जीवन को बढ़ाने के लिए विस्तारित अवधि के लिए अधिकतम चमक पर काम करने से बचने की सिफारिश की जाती है।

Q6: क्या यह स्पर्श कार्यक्षमता का समर्थन करता है?

उत्तर: यह मॉडल केवल डिस्प्ले मॉड्यूल है और स्पर्श कार्यक्षमता को एकीकृत नहीं करता है। हालाँकि, हम मेल खाने वाले प्रतिरोधक या कैपेसिटिव टच स्क्रीन घटक प्रदान कर सकते हैं और लेमिनेशन प्रक्रिया में सहायता कर सकते हैं। टच स्क्रीन को अलग से खरीदने और एकीकृत करने की आवश्यकता है।

नमूना आपूर्ति नीति

नमूना उपलब्धता: 1-10 टुकड़ों के छोटे बैच के नमूने ग्राहक मूल्यांकन और परीक्षण के लिए उपलब्ध हैं।

शामिल दस्तावेज़ीकरण: प्रत्येक नमूना पैकेज में शामिल हैं:

• संपूर्ण उत्पाद डेटाशीट

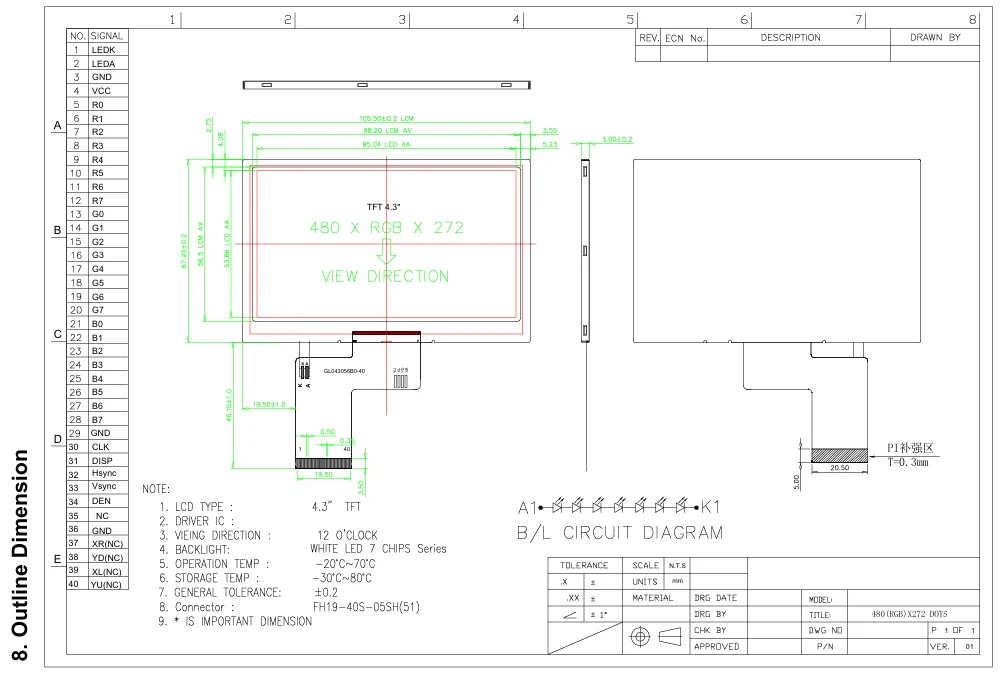

• यांत्रिक चित्र (DXF/STEP प्रारूप में CAD फ़ाइलें)

• पिन परिभाषाएँ और विद्युत कनेक्शन आरेख

• अनुशंसित आरंभीकरण समय और रजिस्टर कॉन्फ़िगरेशन कोड

• सुरक्षित संचालन और ईएसडी सुरक्षा दिशानिर्देश

नमूना मूल्यांकन सिफ़ारिशें

नमूनों का अनुरोध करने से पहले, कृपया सुनिश्चित करें कि आपकी तकनीकी टीम के पास निम्नलिखित क्षमताएं हैं:

• ड्राइविंग क्षमता: मॉड्यूल के लिए 3.2V लॉजिक पावर और 12-16V एलईडी बैकलाइट पावर प्रदान करने की क्षमता

• इंटरफ़ेस अनुकूलता: सिस्टम मदरबोर्ड FH19‑40S‑0.5SH(51) 40‑पिन कनेक्टर या समकक्ष एडाप्टर समाधान को समायोजित कर सकता है

• सिग्नल समर्थन: मुख्य नियंत्रण चिप आरजीबी 24‑बिट या 16‑बिट समानांतर इंटरफ़ेस सिग्नल आउटपुट कर सकता है

• थर्मल विचार: आपके डिवाइस के अंदर पर्याप्त गर्मी अपव्यय स्थान आरक्षित है

🔧 व्यावसायिक तकनीकी सहायता का दायरा

मुख्य तकनीकी सहायता (निःशुल्क प्रदान की गई)

हम सीधे ग्राहकों को निम्नलिखित पेशेवर एलसीडी मॉड्यूल-संबंधित तकनीकी सहायता प्रदान करते हैं:

1. विशिष्टताएँ और एकीकरण परामर्श

• मॉड्यूल विद्युत विशेषताओं और बिजली आपूर्ति डिजाइन सिफारिशों की व्याख्या

• यांत्रिक स्थापना और संरचनात्मक अनुकूलता विश्लेषण

• कनेक्टर सोल्डरिंग और केबल असेंबली प्रक्रियाओं पर मार्गदर्शन

• पर्यावरणीय अनुकूलनशीलता (तापमान/आर्द्रता) मूल्यांकन के लिए सिफ़ारिशें

2. ड्राइवर आईसी तकनीकी दस्तावेज़ीकरण

• ILI6485 ड्राइवर IC के लिए संपूर्ण डेटाशीट

• विस्तृत रजिस्टर कॉन्फ़िगरेशन और आरंभीकरण अनुक्रम उदाहरण

• इंटरफ़ेस टाइमिंग पैरामीटर विश्लेषण और मिलान अनुशंसाएँ

• रंग गामा सुधार के लिए संदर्भ योजना

3. ऑप्टिकल प्रदर्शन ट्यूनिंग मार्गदर्शन

• चमक एकरूपता परीक्षण के तरीके और मानक

• वास्तविक इंस्टॉलेशन में कोण विशेषताओं को देखने के लिए अनुकूलन सुझाव

• कंट्रास्ट और रंग प्रदर्शन के लिए समायोजन निर्देश

• प्रतिक्रिया समय परीक्षण और मूल्यांकन योजनाएं

4. विश्वसनीयता सत्यापन समर्थन

• अनुशंसित बर्न-इन परीक्षण स्थितियाँ और चक्र

• ईएसडी सुरक्षा डिज़ाइन और सिफ़ारिशें

• तापमान चक्र परीक्षण विधियाँ

• दीर्घकालिक परिचालन विश्वसनीयता मूल्यांकन के लिए मुख्य बिंदु

तकनीकी सहायता प्रतिक्रिया

• प्रतिक्रिया समय: तकनीकी पूछताछ का उत्तर कार्य दिवसों पर 24 घंटों के भीतर दिया जाता है

• संचार विधियां: गहन तकनीकी आदान-प्रदान के लिए ईमेल, फोन और ऑनलाइन मीटिंग के माध्यम से समर्थन

• दस्तावेज़ीकरण: सभी तकनीकी दस्तावेज़ चीनी और अंग्रेजी दोनों में उपलब्ध कराए गए हैं

• FAQ लाइब्रेरी: ग्राहक संदर्भ के लिए सामान्य एकीकरण मुद्दों के लिए एक समाधान लाइब्रेरी स्थापित की गई है
