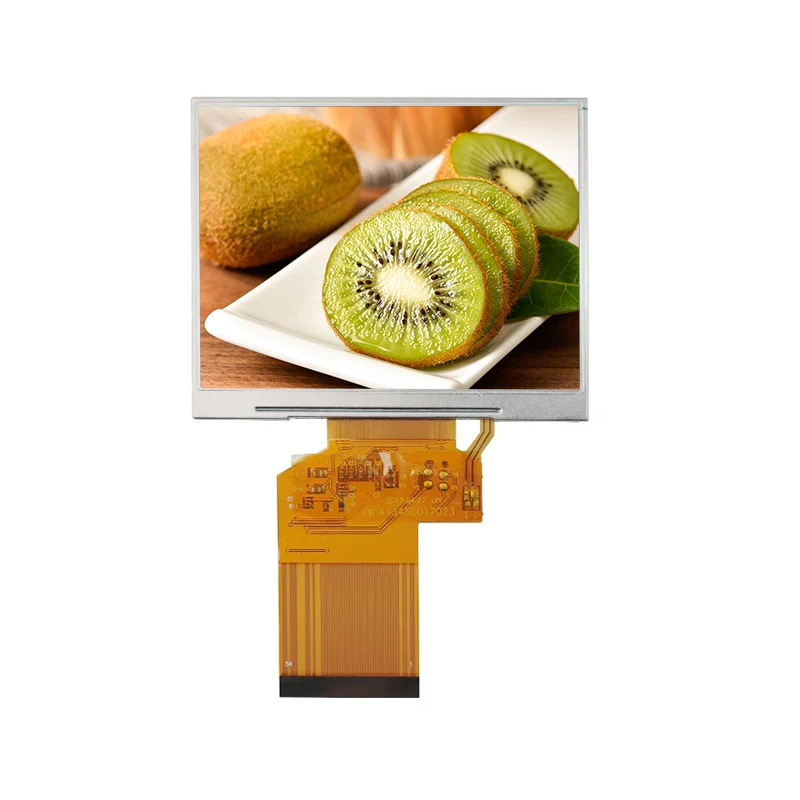

3.5 '400 नाइट कलर टीएफटी एलसीडी डिस्प्ले मॉड्यूल

Tianfu 3.5 '400 NIT COLOR TFT LCD डिस्प्ले मॉड्यूल (320x240, 16.7m रंग) 400cd/m and चमक और 350: 1 चरम स्थितियों में स्पष्ट दृश्यता के लिए विपरीत (-20 ° C ~ 70 ° C) प्रदान करता है। HX8238D ड्राइवर, 24 -बिट RGB/CCIR656 इंटरफेस, 20/25m प्रतिक्रिया, और मजबूत प्रमाणपत्र (थर्मल साइक्लिंग -30 ° C↔80 ° C, ESD ± 8KV, कंपन)। ROHS-COMPLIANT.3.5 '400 NIT COLOR TFT LCD डिस्प्ले मॉड्यूल ऑटोमोटिव HMI, मेडिकल और इंडस्ट्रियल कंट्रोल के लिए आदर्श है।

जांच भेजें

उत्पाद वर्णन

छोटे-बैच ट्रायल ऑर्डर और कस्टम फर्मवेयर/इंटरफ़ेस डिज़ाइन का समर्थन करते हुए, चाइना टीएफटी एलसीडी डिस्प्ले मॉड्यूल निर्माण, तियानफू 12 महीने की वारंटी द्वारा समर्थित स्मार्ट कंट्रोल/पोर्टेबल इंस्ट्रूमेंट्स में सहज एकीकरण सुनिश्चित करता है।

Tianfu 3.5 '400 NIT रंग TFT LCD प्रदर्शन मॉड्यूल स्टॉक सुविधाओं में

1. इंसस्ट्रियल-ग्रेड स्थायित्व

थर्मल साइक्लिंग (-30 ° C °+80 ° C), ESD (± 8KV हवा/± 4KV संपर्क), और वाइब्रेशन (10–150Hz) के माध्यम से चरम पर्यावरण विश्वसनीयता के लिए प्रमाणित।

2. उच्च-रिज़ॉल्यूशन रंग प्रदर्शन

320 × RGB × 240 16.7m रंगों और 60% NTSC अनुपात के साथ रिज़ॉल्यूशन, HMI और मेडिकल डिस्प्ले के लिए जीवंत दृश्य प्रदान करता है।

3. तापमान संचालन

कठोर औद्योगिक/बाहरी अनुप्रयोगों के लिए -20 ° C से +70 ° C (भंडारण: -30 ° C ~ +80 ° C) के पार स्थिर प्रदर्शन।

4. ऑप्टिमेटेड ऑप्टिकल स्पष्टता

400 सीडी/एम m ब्राइटनेस, 350: 1 कंट्रास्ट अनुपात, और तेजी से 20ms/25ms प्रतिक्रिया समय तेज, झिलमिलाहट-मुक्त इमेजिंग सुनिश्चित करता है।

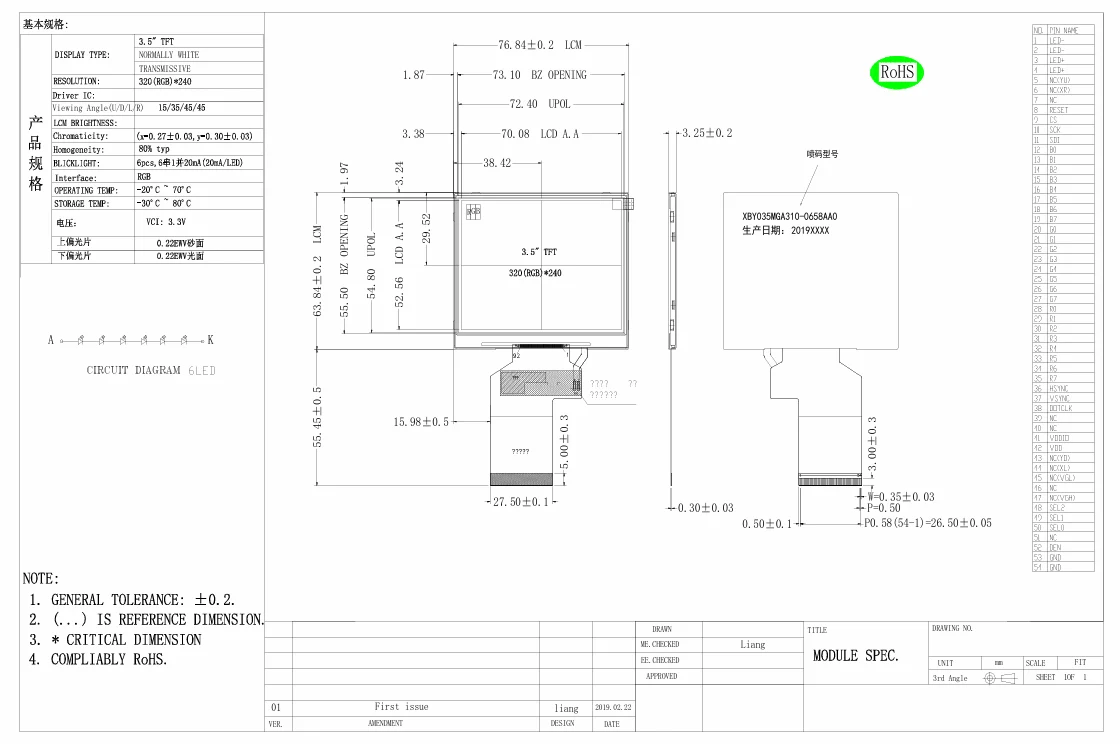

Tianfu अनुकूलित 3.5 '400 NIT रंग TFT LCD प्रदर्शन मॉड्यूल विनिर्देश

मॉड्यूल प्रकार	3.5 इंच टीएफटी (ए-एसआई)
संकल्प	320 × RGB × 240
इंटरफ़ेस	24-बिट RGB / सीरियल RGB / CCIR656 / CCIR601
रंग की गहराई	16.7m
चालक आईसी	HX8238D
यांत्रिक आयाम	76.90 × 63.9 × 3.26 मिमी
सक्रिय क्षेत्र	70.08 × 52.56 मिमी
परिचालन तापमान	-20 ° C ~ +70 ° C
भंडारण तापमान	-30 ° C ~ +80 ° C
बैकलाइट	6 एलईडी (19.2V @20MA, 0.384W)
चमक	400 सीडी/वर्ग (प्रकार।)
वैषम्य अनुपात	350: 1 (टाइप।)
प्रतिक्रिया समय	20ms (वृद्धि) / 25ms (गिरावट)
एनटीएससी अनुपात	60%
बिजली की आपूर्ति	3.3V (2.6-3.6V रेंज)
पर्यावरणीय अनुपालन	ROHS आज्ञाकारी
विश्वसनीयता परीक्षण	• उच्च अस्थायी भंडारण: 80 ° C/96H • कम अस्थायी भंडारण: -30 ° C/96H • थर्मल साइकिलिंग: -30 ° C↔+80 ° C • ईएसडी: ± 8kv हवा /v 4kv संपर्क • कंपन: 10-150Hz, 100 मीटर/s this

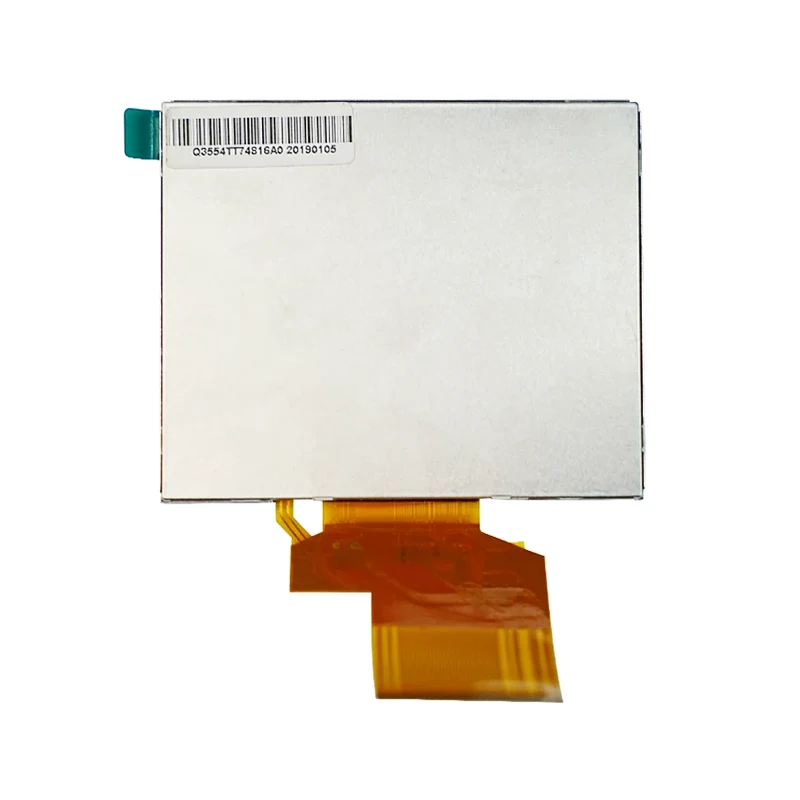

Tianfu 3.5 '400 NIT रंग TFT LCD प्रदर्शन मॉड्यूल विवरण

Tianfu 3.5 'रंग TFT LCD प्रदर्शन मॉड्यूल अनुप्रयोग

Tianfu अग्रणी समय

मानक उत्पाद		अनुकूलित उत्पाद
आदेश मात्रा	डिलीवरी का समय	अनुकूलन प्रकार	डिलीवरी का समय
1-30 पीसी	तुरंत	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
31-100 पीसी	1 सप्ताह	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
101-500 पीसी	2 सप्ताह के भीतर	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
501-1000 पीसी	3 सप्ताह के भीतर	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
1001-5000 पीसी	3 सप्ताह के भीतर	बीएल और एफपीसी और टीपी	6 सप्ताह के भीतर
5000+ पीसी	4 सप्ताह के भीतर	बीएल और एफपीसी और टीपी	6 सप्ताह के भीतर
