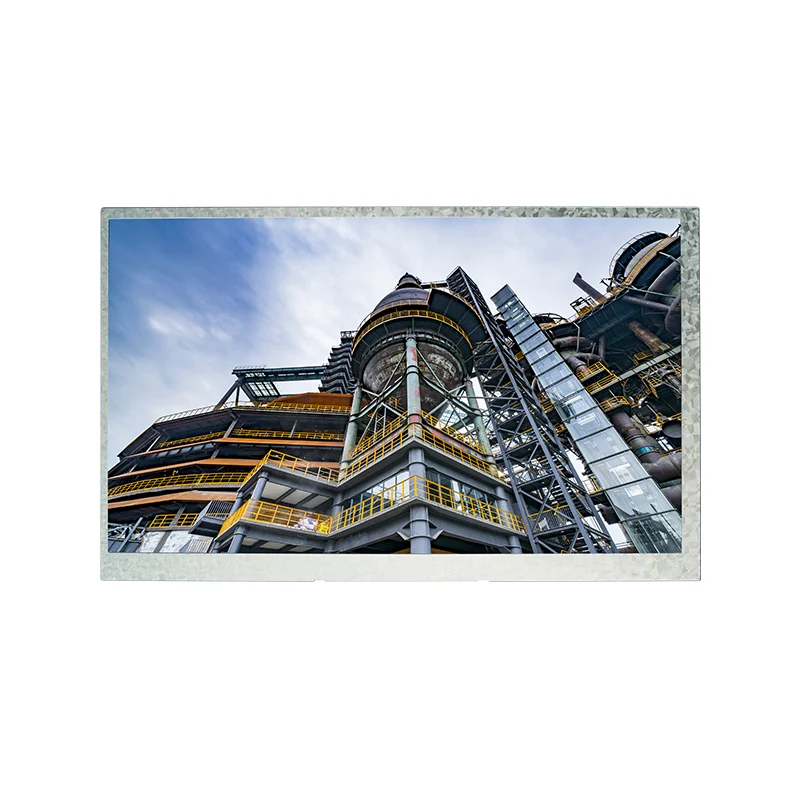

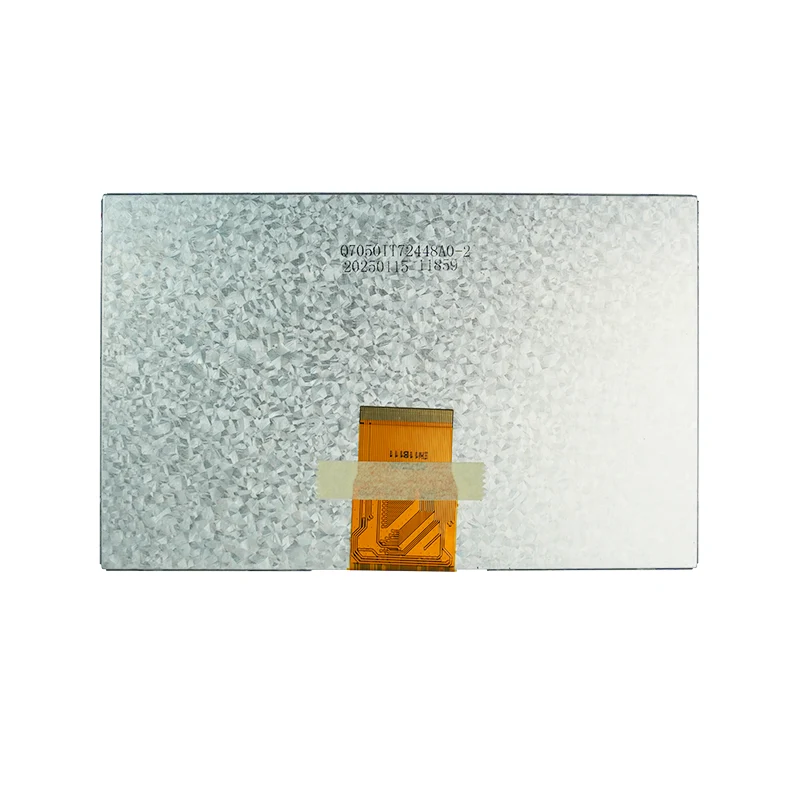

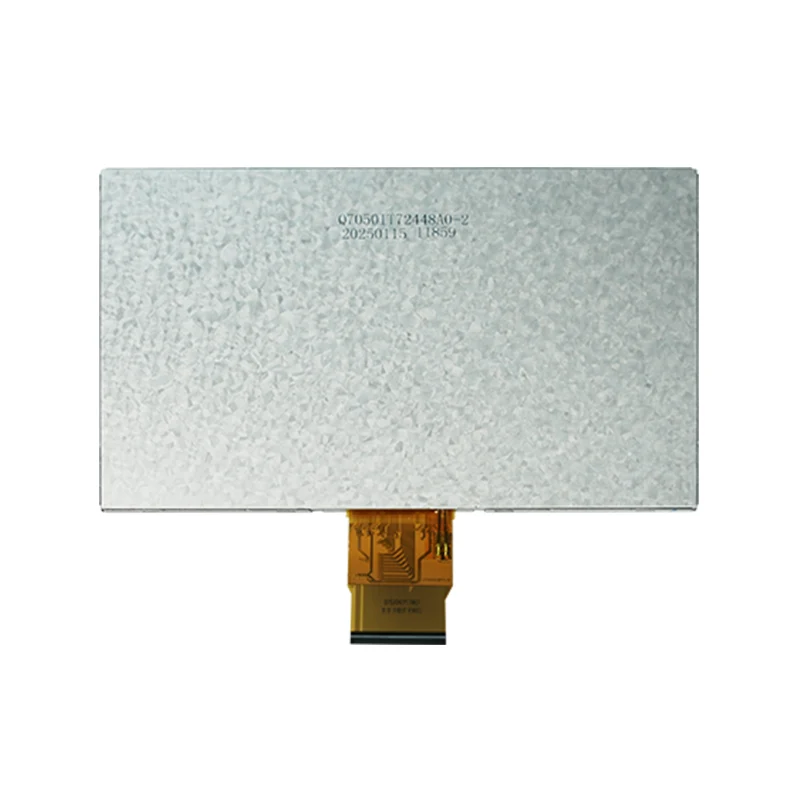

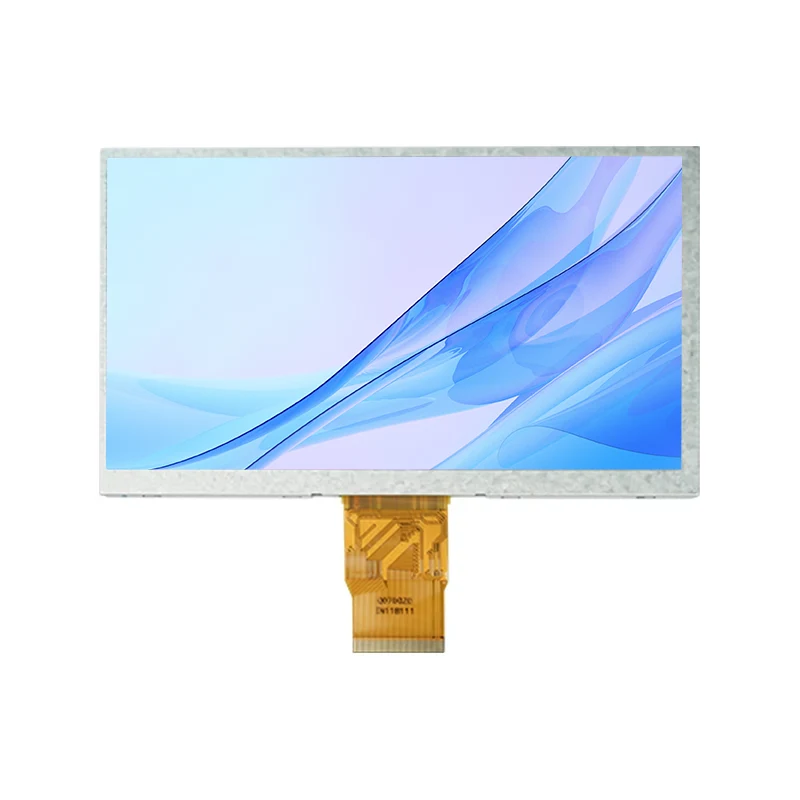

7.0' फ्री व्यूइंग एंगल कलर टीएफटी एलसीडी डिस्प्ले मॉड्यूल

तियानफू के साथ, चीनी एलसीडी विनिर्माण का सर्वोत्तम अनुभव लें: उच्च गुणवत्ता, सस्ता, अनुकूलित। 7.0' फ्री व्यूइंग एंगल कलर टीएफटी एलसीडी डिस्प्ले मॉड्यूल: 1024×600 रिज़ॉल्यूशन, 450cd/m² चमक, और स्पष्ट स्पष्टता के लिए 800:1 कंट्रास्ट। मजबूत एंटी-ग्लेयर कोटिंग (2H/3H), -20°C से +70°C ऑपरेशन, और 80° देखने के कोण। 25 एमएस प्रतिक्रिया, 24-बिट रंग, टीटीएल आरजीबी इंटरफ़ेस। औद्योगिक स्थायित्व के लिए RoHS-प्रमाणित।

जांच भेजें

उत्पाद वर्णन

आवेदन पत्र:

1.औद्योगिक स्वचालन नियंत्रण इंटरफेस: फैक्ट्री मशीनरी, पीएलसी नियंत्रण पैनल और एचएमआई (मानव-मशीन इंटरफेस) सिस्टम के लिए उपयुक्त।

2.आउटडोर पोर्टेबल डिवाइस: जैसे हैंडहेल्ड टर्मिनल, सर्वेक्षण उपकरण और आउटडोर परीक्षण उपकरण।

3. मेडिकल डिवाइस डिस्प्ले: कड़ी विश्वसनीयता आवश्यकताओं को पूरा करना।

4.परिवहन प्रणाली: वाहन में डिस्प्ले, नेविगेशन सिस्टम और लॉजिस्टिक्स टर्मिनल।

5.स्मार्ट होम कंट्रोल पैनल: केंद्रीय नियंत्रण प्रणाली और सुरक्षा निगरानी डिस्प्ले।

6. खुदरा और खाद्य सेवा टर्मिनल: पीओएस सिस्टम, सेल्फ-ऑर्डरिंग कियोस्क और सूचना पूछताछ मशीनें।

आइटम विशेषताएं:

7.0' फ्री व्यूइंग एंगल कलर टीएफटी एलसीडी डिस्प्ले मॉड्यूल एक सामान्य उपभोक्ता-ग्रेड पैनल नहीं है, बल्कि औद्योगिक अनुप्रयोगों के लिए अनुकूलित है जो निरंतर संचालन, परिवर्तनशील वातावरण और उच्च विश्वसनीयता की मांग करते हैं। इसका एंटी-ग्लेयर ट्रीटमेंट, विस्तृत ऑपरेटिंग तापमान रेंज और मजबूत डिजाइन तेज रोशनी, अत्यधिक तापमान या कंपन की स्थिति में भी स्थिर और विश्वसनीय प्रदर्शन प्रदर्शन सुनिश्चित करता है।

तियानफू 7.0' फ्री व्यूइंग एंगल कलर टीएफटी एलसीडी डिस्प्ले मॉड्यूल विशिष्टता

मुख्य विशिष्टताएँ
प्रदर्शन आकार	7.0 इंच आईपीएस टीएफटी-एलसीडी
संकल्प	1024×आरजीबी×600 (डब्ल्यूवीजीए)
पिक्सेल पिच	0.1506(एच) × 0.1432(वी) मिमी
सक्रिय क्षेत्र	154.21(एच) × 85.92(वी) मिमी

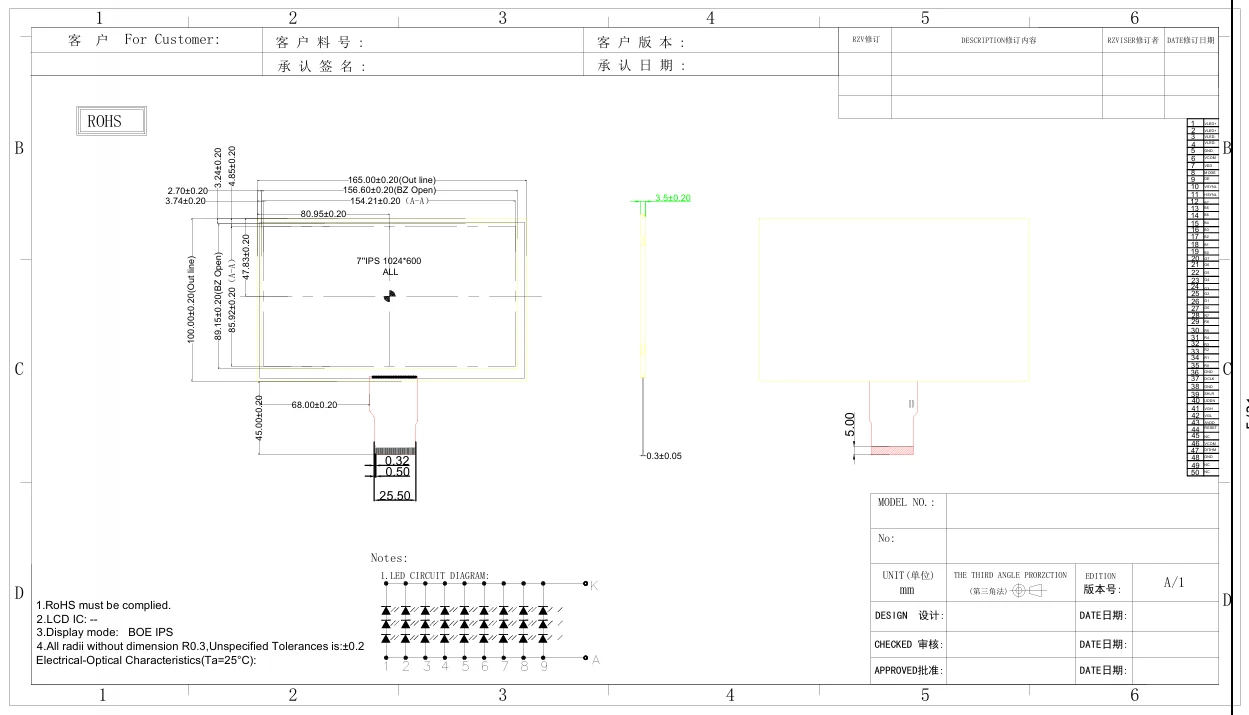

रूपरेखा आयाम	165(डब्ल्यू) × 100(एच) × 3.5(डी) मिमी
प्रदर्शन मोड	आम तौर पर काला (आईपीएस प्रौद्योगिकी)
इंटरफ़ेस	टीटीएल समानांतर आरजीबी (50-पिन एफपीसी)
सतह का उपचार	विरोधी चमक (2H/3H हार्ड कोटिंग)

विद्युत विशेषताओं
डिजिटल सप्लाई वोल्टेज (वीडीडी)	3.3V (3.0–3.6V)
एनालॉग आपूर्ति वोल्टेज (एवीडीडी)	9.6V (9.4–9.8V)
टीएफटी गेट वोल्टेज (वीजीएच/वीजीएल)	18V (17–19V) / -6V (-7–-5V)
वर्तमान खपत (प्रकार)	वीडीडी: 30 एमए, एवीडीडी: 35 एमए, वीजीएच: 0.5 एमए, वीजीएल: 1 एमए
बैकलाइट वोल्टेज/करंट	9.6V (8.4–10.6V) / 180mA (27 LED)
परिचालन तापमान	-20°C से +70°C
भंडारण तापमान	-30°C से +80°C

ऑप्टिकल विशेषताएँ
चमक (प्रकार)	450 सीडी/एम² (केंद्र बिंदु)
कंट्रास्ट अनुपात (प्रकार)	800:1 (0° व्यूइंग एंगल)
प्रतिक्रिया समय (प्रकार)	25 एमएस (उदय + पतन)
देखने का कोण (एच/वी)	80°/80° (सीआर > 10)
रंग सरगम (एनटीएससी)	50%
वर्णिकता (सफ़ेद)	एक्स: 0.230-0.330, वाई: 0.260-0.360

इंटरफ़ेस और नियंत्रण
कनेक्टर प्रकार	हिरोसे FH12A-50S-0.55H (50-पिन FPC)
डेटा इनपुट	8-बिट आरजीबी (24-बिट रंग गहराई)
सिंक मोड	डीई मोड (डिफ़ॉल्ट) / एचएस/वीएस मोड
स्कैन दिशा नियंत्रण	एल/आर (बाएं/दाएं शिफ्ट)/यूपीडीएन (ऊपर/नीचे स्कैन)
डिथरिंग समर्थन	8-बिट (एच) या 6-बिट (एल) रिज़ॉल्यूशन

तियानफू 7.0' फ्री व्यूइंग एंगल कलर टीएफटी एलसीडी डिस्प्ले मॉड्यूल विवरण

प्रतिस्पर्धात्मक लाभ: हमारे औद्योगिक प्रदर्शन क्यों चुनें?

विशेषताएँ	हमारा आइटम	मानक औद्योगिक डिस्प्ले स्क्रीन	उपभोक्ता ग्रेड प्रदर्शन
चमक	450 सीडी/एम²	250-350 सीडी/एम²	200-300 सीडी/एम²
परिचालन तापमान	-20°C~~+70°C	0°C ~~ +50°C	0°C~~+40°C
व्यूइंग एंगल टेक्नोलॉजी	आईपीएस	आमतौर पर टीएन या वीए पैनल	कई, लेकिन कुछ औद्योगिक-ग्रेड के हैं।
सतह का उपचार	पेशेवर एंटी-ग्लेयर हार्ड कोटिंग	मानक कोटिंग या अनकोटेड	चमकदार या मानक उपचार
रंग संगति	सख्त सफेद बिंदु रंग समन्वय नियंत्रण	आमतौर पर बड़ी सहनशीलता के साथ	औद्योगिक स्थिरता पर ध्यान नहीं देता
कनेक्शन विश्वसनीयता	हिरोसे प्रोफेशनल कनेक्टर्स	साधारण कनेक्टर्स	उपभोक्ता-ग्रेड कनेक्टर
तकनीकी समर्थन	व्यावसायिक औद्योगिक अनुप्रयोग समर्थन	सीमित तकनीकी सहायता	कोई औद्योगिक तकनीकी सहायता नहीं

पांच मुख्य लाभ

1.सुपीरियर पठनीयता

● 450 निट्स उच्च चमक, बाहरी और उच्च परिवेश प्रकाश वातावरण के लिए आदर्श

● परिवेशीय प्रकाश हस्तक्षेप को कम करने के लिए एंटी ग्लेयर हार्ड कोटिंग

● तेज, स्पष्ट टेक्स्ट और ग्राफिक्स के लिए 800:1 उच्च कंट्रास्ट अनुपात

2.औद्योगिक ग्रेड विश्वसनीयता

● कठोर वातावरण के लिए व्यापक ऑपरेटिंग तापमान रेंज (-20°C से +70°C)।

● थर्मल लोड को कम करने और सेवा जीवन को बढ़ाने के लिए कम बिजली डिजाइन

● दीर्घकालिक स्थिर संचालन के लिए औद्योगिक ग्रेड घटक और कनेक्टर

3. लगातार देखने का प्रदर्शन

● आईपीएस तकनीक 80°/80° चौड़े व्यूइंग एंगल प्रदान करती है

● किसी भी कोण से रंग और चमक में न्यूनतम बदलाव

● मल्टी एंगल व्यूइंग की आवश्यकता वाले इंस्टॉलेशन के लिए उपयुक्त

4.आसान एकीकरण

● मानक टीटीएल आरजीबी इंटरफ़ेस, मुख्यधारा प्रोसेसर के साथ संगत

● DE मोड और HS/VS सिंक मोड का समर्थन करता है

● लचीला स्कैन दिशा नियंत्रण

● स्थापना स्थान बचाने के लिए संक्षिप्त भौतिक आयाम

5.लागत प्रभावशीलता

● उचित मूल्य पर औद्योगिक ग्रेड प्रदर्शन

● लंबे जीवन वाला डिज़ाइन स्वामित्व की कुल लागत को कम करता है

● प्रदर्शन विफलताओं के कारण होने वाले डाउनटाइम नुकसान को कम करता है

हमारी प्रतिबद्धता

औद्योगिक डिस्प्ले समाधानों में 16 वर्षों के अनुभव के साथ, हम दुनिया भर में 120 से अधिक औद्योगिक उपकरण निर्माताओं को डिस्प्ले मॉड्यूल प्रदान करते हैं। हमारे उत्पाद सख्त गुणवत्ता नियंत्रण और विश्वसनीयता परीक्षण से गुजरते हैं ताकि यह सुनिश्चित किया जा सके कि प्रत्येक पैनल औद्योगिक अनुप्रयोगों की आवश्यकताओं को पूरा करता है।

1. गुणवत्ता नियंत्रण प्रणाली

● पूर्ण प्रक्रिया परीक्षण: कच्चे माल से तैयार उत्पादों तक 37 गुणवत्ता जांच

● परीक्षण में जलाना: प्रत्येक बैच के यादृच्छिक नमूने परीक्षण में 72 घंटे के उच्च तापमान और उच्च आर्द्रता से गुजरते हैं

● तापमान साइकिलिंग परीक्षण: व्यापक तापमान प्रदर्शन को मान्य करता है

● कंपन परीक्षण: परिवहन और संचालन के दौरान विश्वसनीयता का अनुकरण करता है

2. ग्राहक प्रशंसापत्र

"हमने इस 7.0' फ्री व्यूइंग एंगल कलर टीएफटी एलसीडी डिस्प्ले मॉड्यूल का उपयोग अपनी वेंडिंग मशीनों में 3 वर्षों तक किया है, इसे 5,000 से अधिक इकाइयों में स्थापित किया है, जिसकी विफलता दर 0.1% से कम है। यहां तक कि सीधे बाहरी सूरज की रोशनी में भी, सामग्री स्पष्ट रूप से दिखाई देती है। - एक स्मार्ट खुदरा उपकरण निर्माता

3.उद्योग प्रमाणपत्र एवं अनुपालन

● RoHS पर्यावरण मानकों के अनुरूप

● ISO 9001 गुणवत्ता प्रबंधन प्रणाली प्रमाणित

● विरोधी स्थैतिक डिजाइन (ईएसडी सुरक्षा)

● ग्राहक के अनुरोध पर प्रासंगिक अनुपालन दस्तावेज़ उपलब्ध हैं

हमारी सेवा:

हम परियोजना विकास चरण के दौरान नमूनों के परीक्षण के महत्व को समझते हैं:

1.नमूना आवेदन:

● पंजीकृत व्यावसायिक उपयोगकर्ता 1-2 नमूनों के लिए आवेदन कर सकते हैं

● नमूना मूल्य: आधिकारिक ऑर्डर मूल्य का 70%

● नमूना शिपिंग: पुष्टि के बाद 24 घंटे के भीतर भेज दिया गया

2. नमूना तकनीकी सहायता:

● निःशुल्क इंटरफ़ेस विशिष्टताएँ और ड्राइवर मार्गदर्शिकाएँ

● बुनियादी डिबगिंग समर्थन

● अनुशंसित मिलान ड्राइवर बोर्ड और केबल

3. परीक्षण एवं सत्यापन समर्थन

● निःशुल्क: ऑप्टिकल परीक्षण रिपोर्ट (चमक, वर्णिकता, एकरूपता)

● उपलब्ध: तापमान परीक्षण डेटा, विश्वसनीयता परीक्षण रिपोर्ट

● कस्टम परीक्षण: विशिष्ट ग्राहक आवश्यकताओं के अनुसार विशिष्ट परीक्षण आयोजित किया जा सकता है

● एप्लिकेशन परामर्श: हमारे इंजीनियर एकीकरण अनुशंसाएँ प्रदान कर सकते हैं

4.वारंटी नीति

● मानक वारंटी: 12 महीने की वारंटी (प्राप्ति की तारीख से)

● वारंटी कवरेज: सामग्री दोषों और कारीगरी दोषों को कवर करता है

● वारंटी प्रतिक्रिया: गुणवत्ता प्रतिक्रिया प्राप्त होने के 24 घंटे के भीतर प्रतिक्रिया

● मरम्मत या प्रतिस्थापन: जिन उत्पादों में गुणवत्ता संबंधी समस्याओं की पुष्टि होती है, हम राउंड ट्रिप शिपिंग लागत को कवर करते हैं

5.वापसी एवं विनिमय नियम

● निरीक्षण अवधि: माल प्राप्त होने के 7 दिनों के भीतर उपस्थिति और गुणवत्ता पर आपत्तियां उठाई जा सकती हैं

● गुणवत्ता के मुद्दे: यदि उत्पाद की गुणवत्ता के मुद्दों की पुष्टि की जाती है, तो हम सभी वापसी और विनिमय लागतों को कवर करते हैं

● गलत या गुम आइटम: हम त्रुटि को ठीक करने के लिए सभी लागतों को कवर करते हैं

● गैर-गुणवत्ता वाला रिटर्न: अप्रयुक्त उत्पादों को प्राप्ति के 30 दिनों के भीतर वापस किया जा सकता है; ग्राहक राउंड-ट्रिप शिपिंग और 10% रीपैकेजिंग शुल्क के लिए जिम्मेदार है

6. थोक ऑर्डर समर्थन

● न्यूनतम ऑर्डर मात्रा (MOQ): 100 टुकड़े (अन्य मॉडलों के साथ मिश्रित)

● लीड समय: मानक उत्पादों के लिए 7-10 कार्य दिवस; थोक ऑर्डर के लिए 3-4 सप्ताह

● अनुकूलन सेवाएँ: ग्लास अनुकूलन, एफपीसी अनुकूलन, बैकलाइट समायोजन, आदि।

● दीर्घकालिक आपूर्ति प्रतिबद्धता: न्यूनतम 5 वर्ष की उपलब्धता अवधि के साथ औद्योगिक उत्पादों के लिए दीर्घकालिक आपूर्ति की गारंटी
