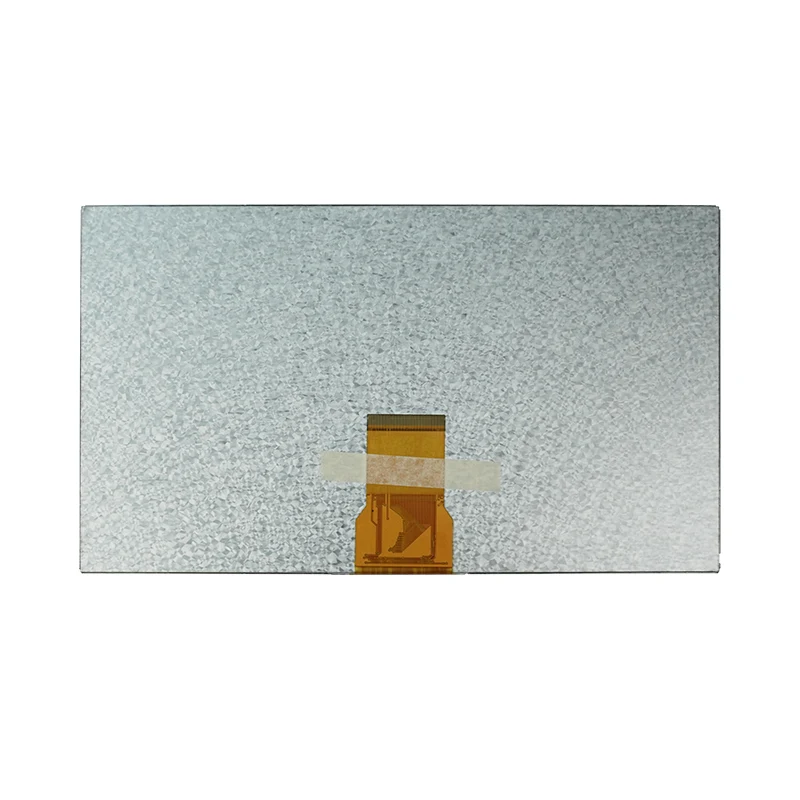

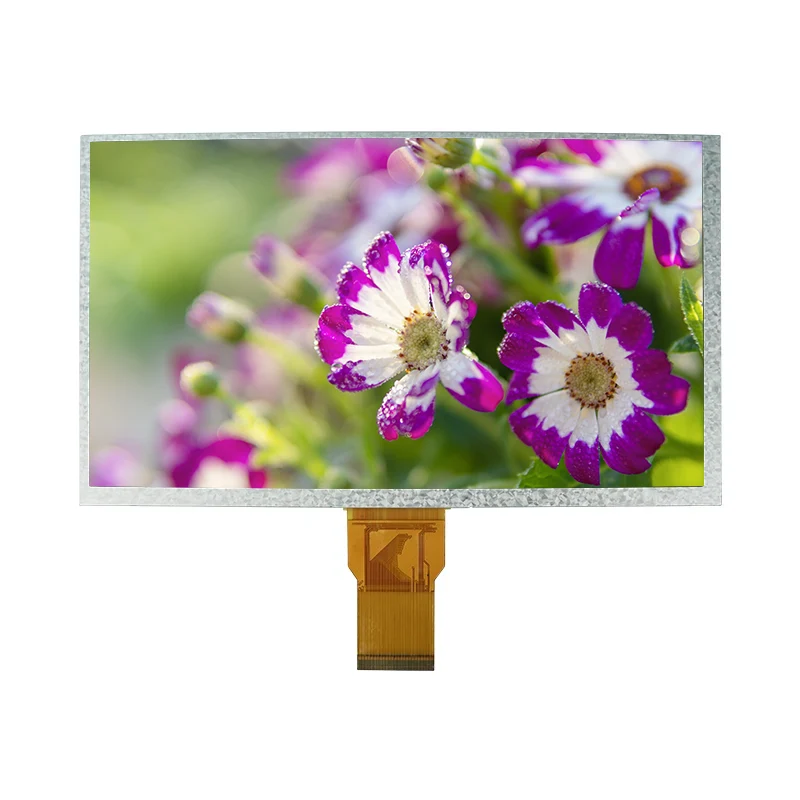

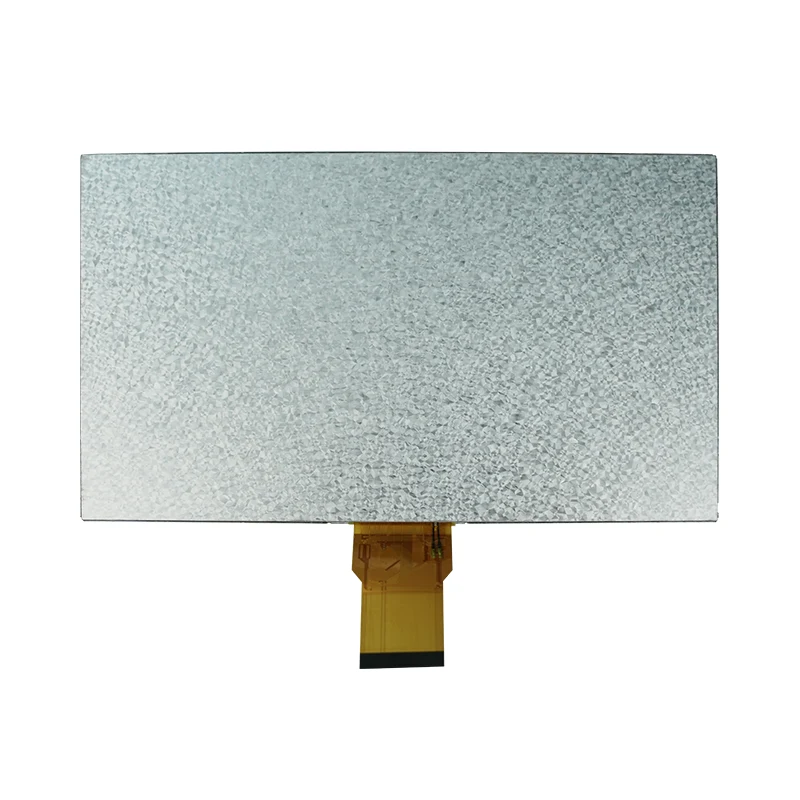

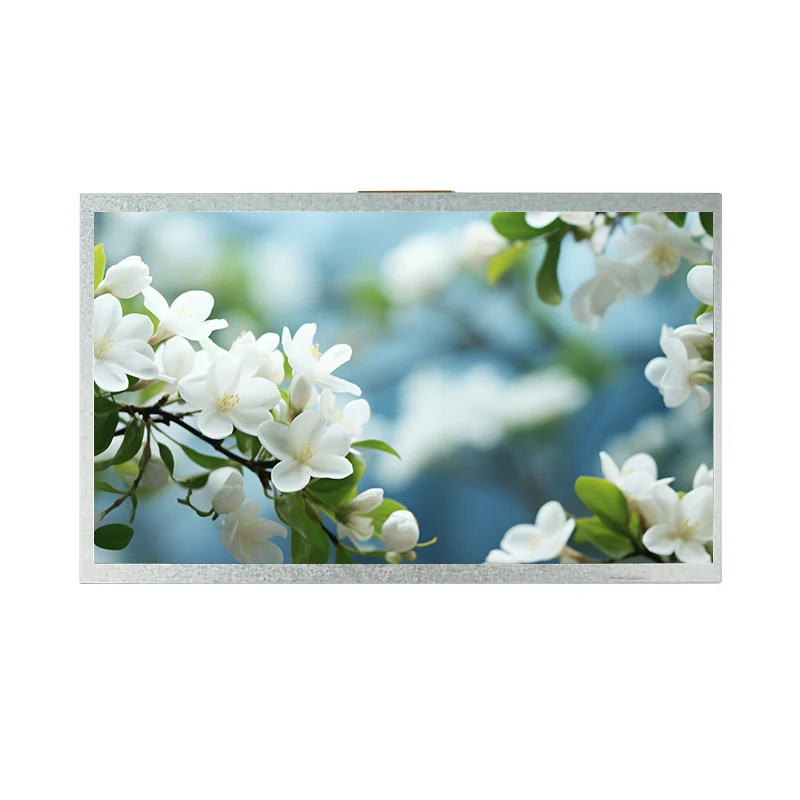

9.0' ट्रांसमिसिव कलर टीएफटी एलसीडी डिस्प्ले मॉड्यूल

मुख्य लाभ - यह मॉड्यूल आपके एप्लिकेशन पर क्यों फिट बैठता है

📐उच्च-रिज़ॉल्यूशन स्पष्टता:800×480 आरजीबी-स्ट्राइप पिक्सल पेशेवर एचएमआई इंटरफेस के लिए तेज टेक्स्ट और ग्राफिक्स प्रदान करते हैं।

🌡️अत्यधिक तापमान सीमा:-20℃ से 70℃ तक संचालित होता है - बिना गर्म किए कारखानों, आउटडोर कियोस्क और कोल्ड स्टोरेज वातावरण में विश्वसनीय।

🔌निर्बाध एकीकरण:24-बिट समानांतर आरजीबी इंटरफ़ेस और सीओजी (चिप-ऑन-ग्लास) डिज़ाइन हार्डवेयर लेआउट को सरल बनाते हैं और सिस्टम आकार को कम करते हैं।

💡लंबे समय तक चलने वाली बैकलाइट:20,000 घंटे का एलईडी जीवनकाल रखरखाव को कम करता है। 120 सीडी/एम² ल्यूमिनेन्स उत्कृष्ट पठनीयता सुनिश्चित करता है।

⚡ स्थिर पावर डिज़ाइन:वाइड वोल्टेज टॉलरेंस (डीवीडीडी 2.8–3.6V, AVDD 9.4–9.8V) विभिन्न बिजली प्रणालियों के साथ अनुकूलता सुनिश्चित करता है।

🛠️अनुकूलन तैयार:छोटे-बैच परीक्षण आदेश स्वीकार किए गए। आपकी आवश्यकताओं से मेल खाने के लिए अनुकूलन योग्य एफपीसी, बैकलाइट, टच पैनल और फर्मवेयर।

तकनीकी निर्देश

विवरण

अनुप्रयोग एवं सफलता की कहानियाँ

यह 9.0" एचएमआई वर्ग टीएफटी एलसीडी मॉड्यूल उन उद्योगों में सफलतापूर्वक तैनात किया गया है जहां विश्वसनीयता और स्पष्टता महत्वपूर्ण है। नीचे विशिष्ट उपयोग के मामले और वास्तविक दुनिया के उदाहरण दिए गए हैं।

🏭औद्योगिक स्वचालन - सीएनसी मशीन नियंत्रण कक्ष

एक यूरोपीय मशीनरी निर्माता ने इस मॉड्यूल को अपने सीएनसी ऑपरेटर पैनल में एकीकृत किया। -20℃ से 70℃ ऑपरेटिंग रेंज ने बिना गर्म किए फैक्ट्री वातावरण में विश्वसनीय प्रदर्शन सुनिश्चित किया, जबकि 24-बिट आरजीबी इंटरफ़ेस ने उनके मौजूदा नियंत्रक से कनेक्शन को सरल बना दिया।

🏥चिकित्सा उपकरण - पोर्टेबल रोगी मॉनिटर

एक चिकित्सा उपकरण स्टार्टअप ने इस मॉड्यूल का उपयोग अपने कॉम्पैक्ट सीओजी डिज़ाइन और स्थिर 120 सीडी/एम² ल्यूमिनेंस के लिए किया, जिससे उज्ज्वल अस्पताल सेटिंग्स में स्पष्ट तरंग प्रदर्शन सक्षम हो सके। कस्टम एफपीसी अनुकूलन ने उनके पतले घेरे में फिट होने में मदद की।

🏠 एसमार्ट होम - सेंट्रल कंट्रोल हब

एक स्मार्ट होम इंटीग्रेटर ने इस मॉड्यूल को इसकी विस्तृत तापमान सीमा और लंबे बैकलाइट जीवन के लिए चुना, जिससे यह इनडोर दीवार पैनल और आउटडोर गेट इंटरकॉम दोनों के लिए उपयुक्त हो गया। 20,000 घंटे की एलईडी लाइफ ने दीर्घकालिक रखरखाव संबंधी चिंताओं को कम कर दिया।

📊आउटडोर कियॉस्क - टिकटिंग टर्मिनल

-30℃ तक भंडारण तापमान और -20℃ तक संचालन के साथ, यह मॉड्यूल आउटडोर टिकटिंग कियोस्क में सर्दियों की स्थिति में जीवित रहा। 800×480 रिज़ॉल्यूशन ने क्यूआर कोड और लेनदेन की जानकारी का स्पष्ट प्रदर्शन प्रदान किया।

प्रश्न: तियानफू डिस्प्ले के पास कौन से विनिर्माण प्रमाणपत्र हैं?

ए:तियानफू डिस्प्ले आईएसओ 9001:2015 प्रमाणित सुविधा संचालित करता है, जो डिजाइन, बॉन्डिंग और डिलीवरी में मानकीकृत गुणवत्ता प्रबंधन सुनिश्चित करता है। सभी मॉड्यूल वैश्विक पर्यावरण-नियमों से मेल खाते हुए RoHS और REACH अनुरूप कच्चे माल का उपयोग करते हैं।

प्रश्न: प्रत्येक उत्पादन लॉट पर कौन से विशिष्ट गुणवत्ता परीक्षण किए जाते हैं?

ए:प्रत्येक बैच कठोर निरीक्षण वर्कफ़्लो से गुजरता है, जिसमें ग्लास/आईसी के लिए इनकमिंग क्वालिटी कंट्रोल (आईक्यूसी), स्वचालित सीओजी/एफओजी बॉन्डिंग लाइन संरेखण के लिए इन-प्रोसेस क्वालिटी कंट्रोल (आईपीक्यूसी), और 100% आउटगोइंग क्वालिटी कंट्रोल (ओक्यूसी) शामिल है। विश्वसनीयता परीक्षण तापमान चक्रण, आर्द्रता प्रतिरोध, कंपन और बैकलाइट उम्र बढ़ने को कवर करते हैं।

प्रश्न: क्या आप डिस्प्ले विनिर्माण बैचों के लिए ट्रैसेबिलिटी प्रदान करते हैं?

ए:हाँ। प्रत्येक मॉड्यूल को ट्रैक करने योग्य लॉट कोड के साथ क्रमबद्ध किया जाता है, जिसे उसकी सटीक असेंबली तिथि, रासायनिक बैच और प्रयोगशाला परीक्षण लॉग में मैप किया जाता है। यह तेजी से 8डी मूल-कारण विश्लेषण को सक्षम बनाता है, जो लंबे जीवनचक्र वाले औद्योगिक अनुप्रयोगों के लिए आवश्यक है।

प्रश्न: आपकी मानक वारंटी और हार्डवेयर प्रतिस्थापन नीति क्या है?

ए:हम दोषों को कवर करने के लिए 12 महीने की मानक निर्माता वारंटी प्रदान करते हैं। पुष्टि की गई गुणवत्ता संबंधी समस्याओं के लिए, क्लाइंट प्रोजेक्ट डाउनटाइम को कम करने के लिए प्रतिस्थापन इकाइयों को 5-7 व्यावसायिक दिनों के भीतर तेजी से संसाधित किया जाता है।

प्रश्न: क्या आप एकीकरण के लिए फर्मवेयर और तकनीकी आरंभीकरण कोड प्रदान करते हैं?

ए:बिल्कुल। हम पूर्ण डेटाशीट स्पेक्स, इनिशियलाइज़ेशन कोड स्क्रिप्ट, क्लॉक टाइमिंग आरेख, मैकेनिकल ड्राइंग और इंटरफ़ेस रजिस्टर नोट्स सहित संपूर्ण हार्डवेयर-सॉफ़्टवेयर दस्तावेज़ीकरण पैकेट प्रदान करते हैं।

प्रश्न: क्या मुझे बड़े पैमाने पर उत्पादन प्रतिबद्धताओं से पहले एक छोटा बैच नमूना मिल सकता है?

ए:हां, प्रूफ-ऑफ-कॉन्सेप्ट परीक्षण के लिए 1 से 30 टुकड़ों तक के इंजीनियरिंग परीक्षण ऑर्डर का स्वागत किया जाता है। मानक नमूने 1 सप्ताह के भीतर भेजे जाते हैं, जबकि कस्टम एफपीसी रूटिंग, बैकलाइट संशोधन, या टच पैनल ओवरले को प्रोटोटाइप करने के लिए 2-3 सप्ताह की आवश्यकता होती है।
