7.0' 500 नाइट आईपीएस टीएफटी एलसीडी स्क्रीन मॉड्यूल

मूल दक्षताएं

・ उच्च दृश्यता डिस्प्ले: 500 सीडी/एम² उच्च चमक, एंटी-रिफ्लेक्टिव सतह उपचार के साथ मिलकर मजबूत परिवेश प्रकाश में भी स्पष्ट पठनीयता सुनिश्चित करता है।

・व्यापक तापमान अनुकूलनशीलता: -20°C से 70°C तक ऑपरेटिंग तापमान रेंज, विभिन्न औद्योगिक वातावरणों के लिए उपयुक्त।

・सटीक रंग पुनरुत्पादन: लगभग 72% एनटीएससी रंग सरगम ​​कवरेज, रंग जानकारी का सटीक पुनरुत्पादन।

・ मजबूत और टिकाऊ डिज़ाइन: 2H/3H कठोरता कोटिंग सतह की सुरक्षा प्रदान करती है और उत्पाद का जीवनकाल बढ़ाती है।

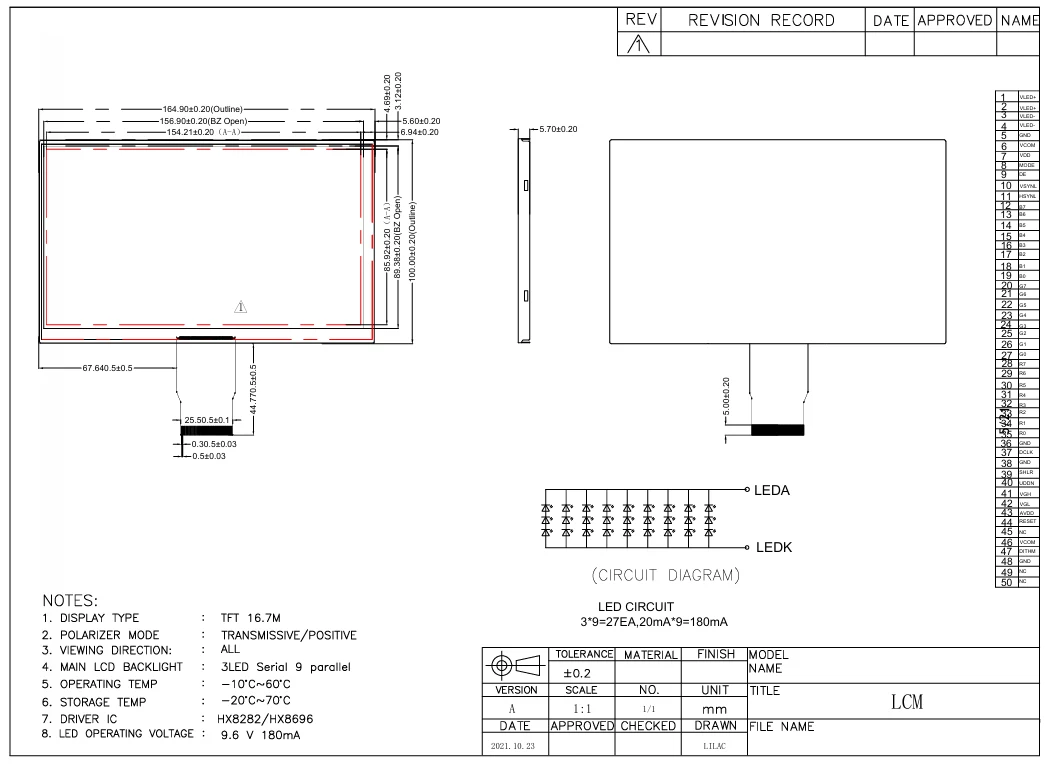

तियानफू अनुकूलित 7.0' 500 एनआईटी आईपीएस टीएफटी एलसीडी स्क्रीन मॉड्यूल विशिष्टता

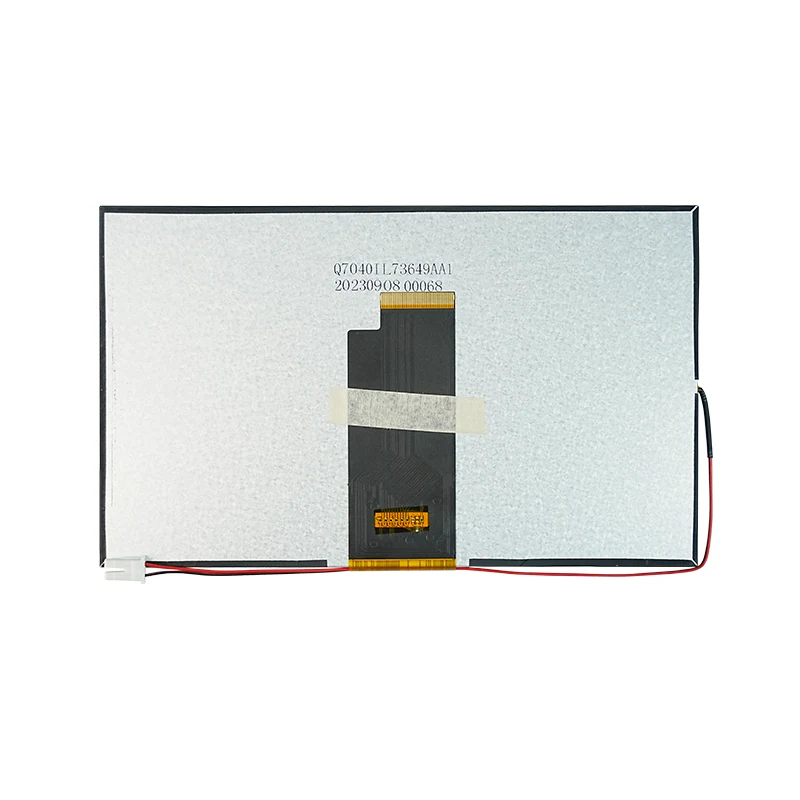

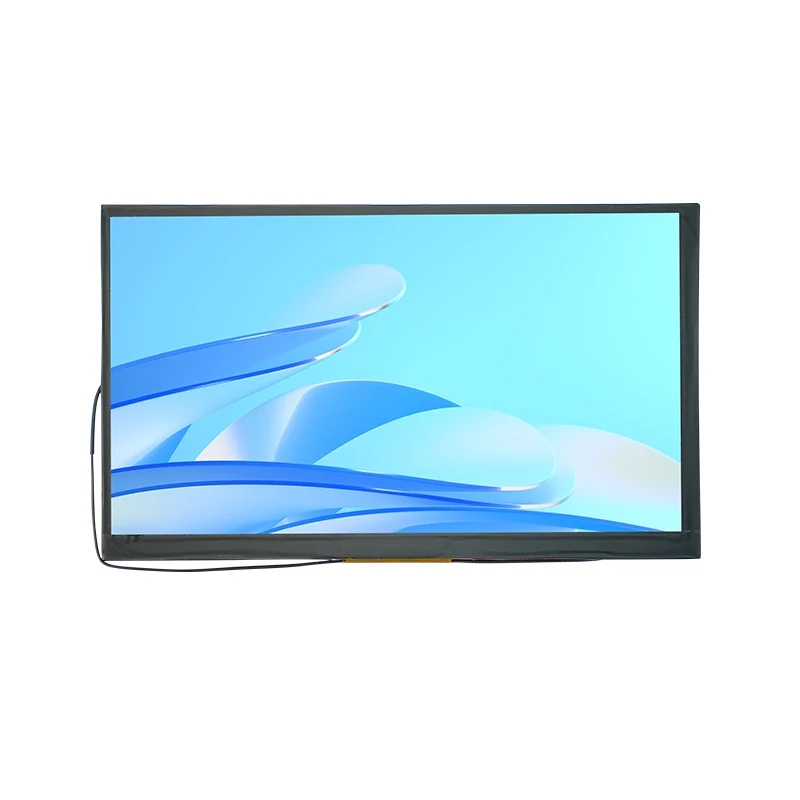

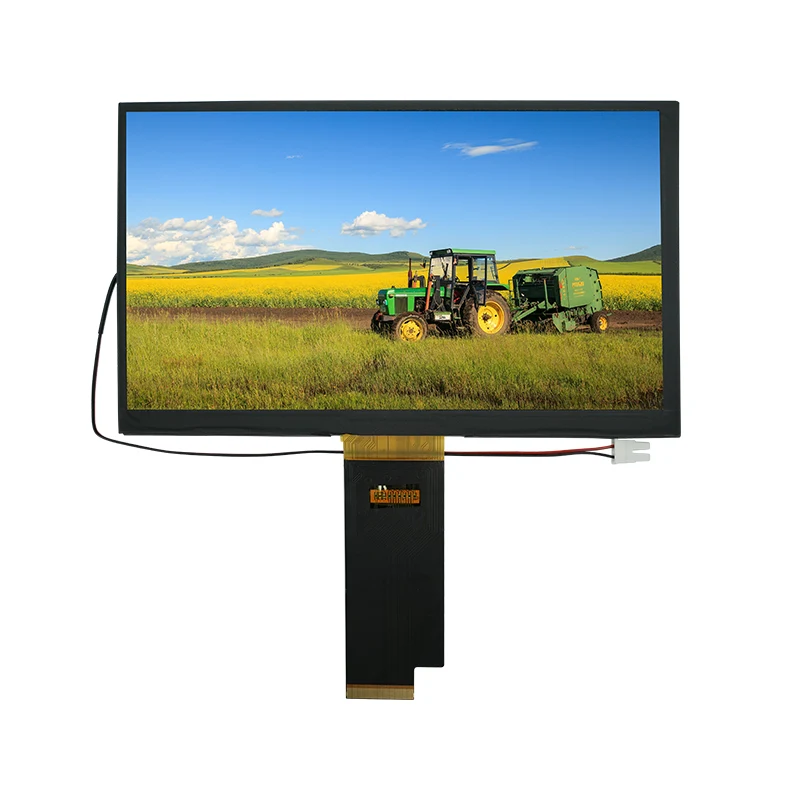

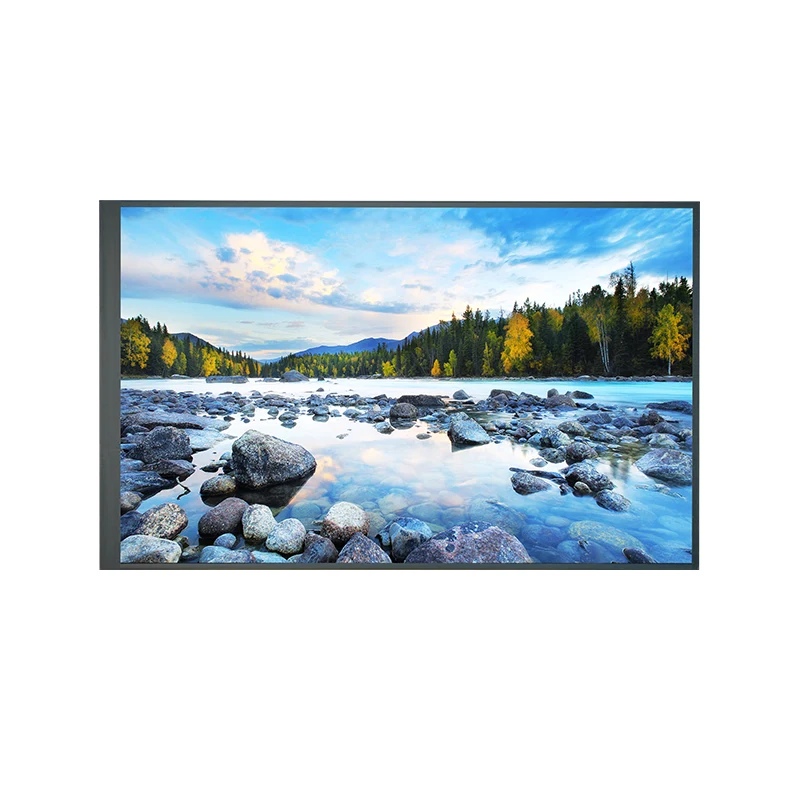

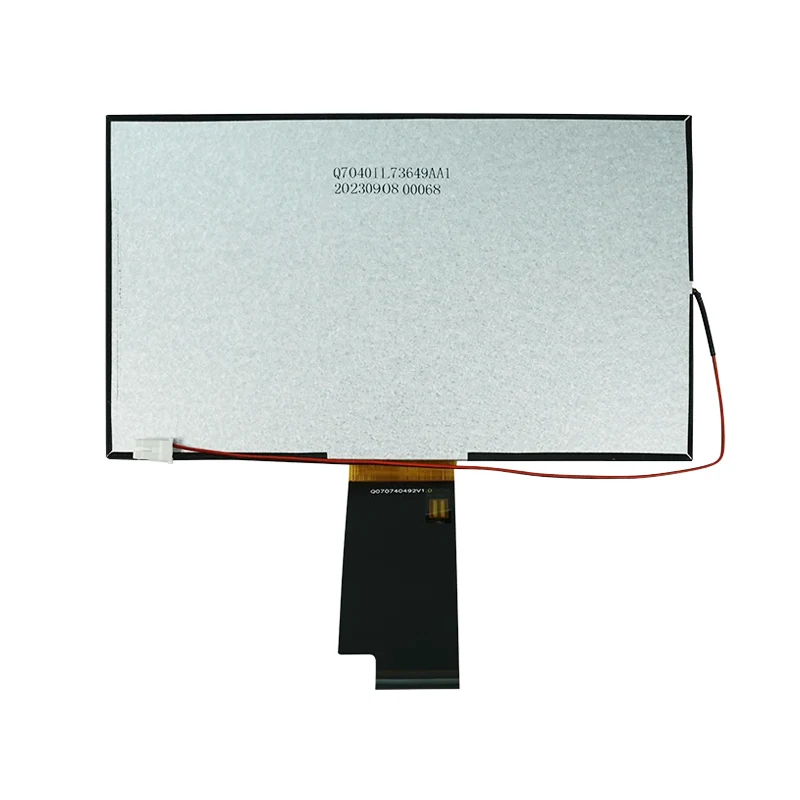

तियानफू 7.0' 500 एनआईटी आईपीएस टीएफटी एलसीडी स्क्रीन मॉड्यूल विवरण

7.0' 500 Nit IPS TFT LCD स्क्रीन मॉड्यूल विशेष रूप से औद्योगिक उपकरण, आउटडोर उपकरण, चिकित्सा उपकरण, इन-व्हीकल सिस्टम और ऑटोमेशन कंट्रोल पैनल के लिए डिज़ाइन किया गया है, जिन्हें विश्वसनीय डिस्प्ले कार्यक्षमता की आवश्यकता होती है।

औद्योगिक स्वचालन और नियंत्रण

केस: फ़ैक्टरी उत्पादन लाइन नियंत्रण कक्ष

ऑटोमोटिव विनिर्माण असेंबली लाइनों में, यह डिस्प्ले वास्तविक समय उत्पादन डेटा, उपकरण स्थिति और परिचालन दिशानिर्देश दिखाने वाले नियंत्रण टर्मिनल के रूप में कार्य करता है। इसकी उच्च चमक फ़ैक्टरी प्रकाश व्यवस्था के तहत स्पष्ट दृश्यता सुनिश्चित करती है, जबकि विस्तृत तापमान सीमा गैर-जलवायु-नियंत्रित कार्यशाला वातावरण के अनुकूल होती है। आईपीएस तकनीक ऑपरेटरों को विभिन्न कोणों से जानकारी को सटीक रूप से पढ़ने की अनुमति देती है।

आउटडोर उपकरण और उपकरण

केस: सौर ऊर्जा संयंत्र निगरानी टर्मिनल

बाहरी निगरानी अलमारियाँ में स्थापित डिस्प्ले को सीधी धूप और तापमान भिन्नता पर काबू पाना चाहिए। 500 सीडी/एम² चमक और एंटी-ग्लेयर कोटिंग प्रतिबिंब हस्तक्षेप को खत्म करती है, और -20 डिग्री सेल्सियस से 70 डिग्री सेल्सियस की ऑपरेटिंग रेंज दिन-रात और मौसमी तापमान अंतर के अनुकूल होती है।

परिवहन प्रणालियाँ

केस: इन-व्हीकल सूचना डिस्प्ले सिस्टम

इंजीनियरिंग मशीनरी और कृषि उपकरण जैसे विशेष प्रयोजन वाले वाहनों में उपकरण प्रदर्शित करने के लिए उपयोग किया जाता है। आईपीएस वाइड व्यूइंग एंगल यह सुनिश्चित करता है कि ड्राइवर और सह-ड्राइवर दोनों स्पष्ट रूप से जानकारी देख सकें, और 25 एमएस प्रतिक्रिया समय वाहन की गति और ईंधन स्तर जैसे गतिशील डेटा प्रदर्शित करने के लिए पर्याप्त है।

चिकित्सा एवं परीक्षण उपकरण

केस: पोर्टेबल मेडिकल डायग्नोस्टिक डिवाइस

रंग सटीकता (72% एनटीएससी) सुनिश्चित करती है कि चिकित्सा छवियां वास्तविक रूप से प्रदर्शित हों। सामान्य रूप से ब्लैक मोड स्टैंडबाय के दौरान बिजली की खपत को कम करता है, जिससे चिकित्सा उपकरणों की ऊर्जा दक्षता आवश्यकताओं को पूरा किया जाता है।

स्व-सेवा टर्मिनल

केस: आउटडोर सेल्फ-सर्विस टिकट मशीनें

एंटी-ग्लेयर उपचार परिवेश प्रकाश प्रतिबिंब को कम करता है, उच्च कंट्रास्ट क्यूआर कोड और किराया जानकारी को स्पष्ट रूप से अलग बनाता है, और मजबूत सतह उपचार स्पर्श-संबंधी टूट-फूट का प्रतिरोध करता है।

तियानफू 7.0' 500 एनआईटी आईपीएस टीएफटी एलसीडी स्क्रीन मॉड्यूल अनुप्रयोग

गुणवत्ता आश्वासन प्रणाली

उत्पादन मानक: ISO 9001 गुणवत्ता प्रबंधन प्रणाली प्रमाणन के तहत निर्मित

निरीक्षण प्रक्रिया: 100% पावर-ऑन परीक्षण, जिसमें नमूना 72-घंटे की उम्र बढ़ने के परीक्षणों से गुजरता है

पिक्सेल मानक: ISO 13406-2 क्लास II पिक्सेल दोष मानकों का अनुपालन करता है

पैकेजिंग सुरक्षा: सुरक्षित परिवहन सुनिश्चित करने के लिए एंटी-स्टैटिक और शॉक-प्रतिरोधी पैकेजिंग

विश्वसनीयता डेटा

बैकलाइट जीवनकाल: सामान्य 50,000 घंटे (25 डिग्री सेल्सियस पर)

यांत्रिक स्थायित्व: 2H/3H की सतह कठोरता, उत्कृष्ट खरोंच प्रतिरोध प्रदान करती है

कनेक्शन विश्वसनीयता: इंटरफ़ेस सम्मिलन/हटाने चक्र ≥ 10,000 बार

अनुकूलन विकल्प और प्रक्रिया प्रवाह

अनुकूलन योग्य पैरामीटर

1.इंटरफ़ेस अनुकूलन

◦ एडजस्टेबल इंटरफ़ेस पिन परिभाषाएँ

◦ एलवीडीएस, एमआईपीआई और अन्य इंटरफेस में रूपांतरण के लिए समर्थन

◦ कस्टम कनेक्टर प्रकार और स्थिति

2.ऑप्टिकल समायोजन

◦ कस्टम चमक (1000 सीडी/एम² तक)

◦ रंग तापमान समायोजन (ठंडा सफेद / गर्म सफेद)

◦ विशेष एंटी-रिफ्लेक्टिव कोटिंग

3.संरचनात्मक संशोधन

◦ फ्रंट बेज़ल आकार और माउंटिंग होल समायोजन

◦ टच स्क्रीन का जोड़ (प्रतिरोधक/कैपेसिटिव)

◦ विशेष सुरक्षात्मक उपचार (जलरोधी, धूलरोधी)

4.विद्युत अनुकूलन

◦ कम-शक्ति संस्करण अनुकूलन

◦ वाइड वोल्टेज इनपुट डिज़ाइन (9-36V)

◦ एकीकृत बिजली प्रबंधन सर्किटरी

मानक प्रक्रिया प्रवाह:

आवश्यकताएँ विश्लेषण → समाधान डिज़ाइन → प्रोटोटाइप उत्पादन → ग्राहक सत्यापन → छोटे-बैच परीक्षण उत्पादन → विश्वसनीयता परीक्षण → बड़े पैमाने पर उत्पादन → फैक्टरी निरीक्षण

विशिष्ट अनुकूलन लीड समय

• प्रकाश अनुकूलन (इंटरफ़ेस/चमक समायोजन): 4-6 सप्ताह

• मध्यम अनुकूलन (टच स्क्रीन जोड़/संरचनात्मक समायोजन): 8-10 सप्ताह

• गहन अनुकूलन (नया ऑप्टिकल डिज़ाइन/विशेष पर्यावरण अनुकूलन): 12-16 सप्ताह

न्यूनतम आदेश मात्रा

• मानक मॉडल: 500 टुकड़े

• कस्टम मॉडल: अनुकूलन स्तर के आधार पर बातचीत योग्य (आमतौर पर 1 टुकड़े)
