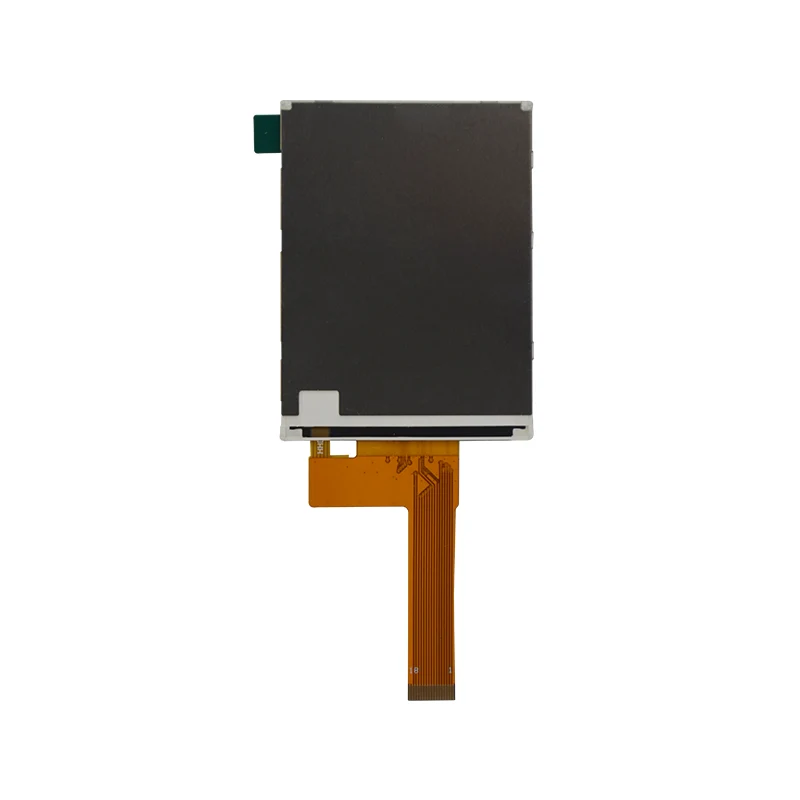

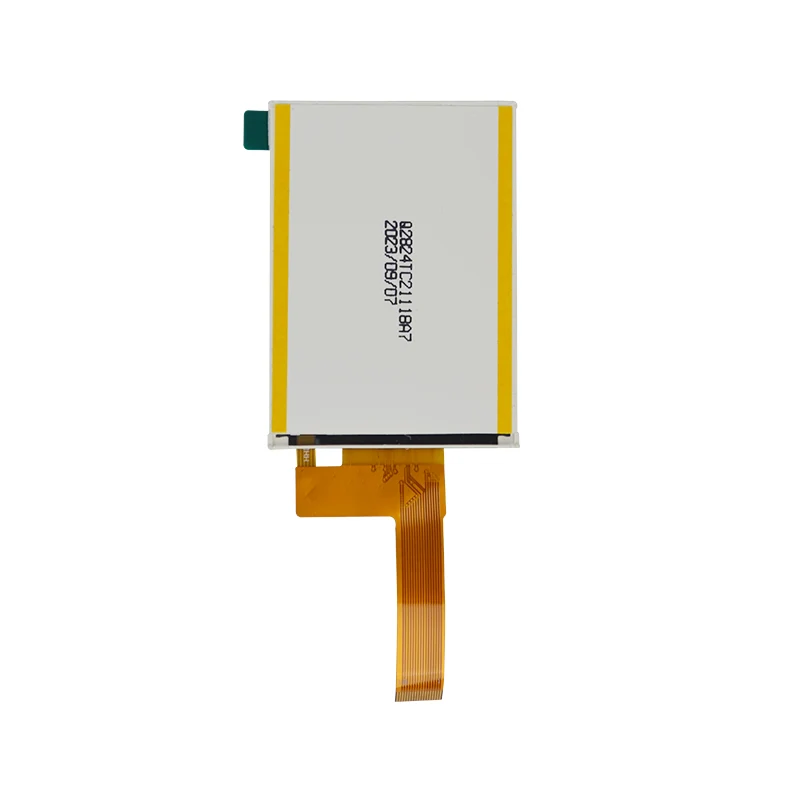

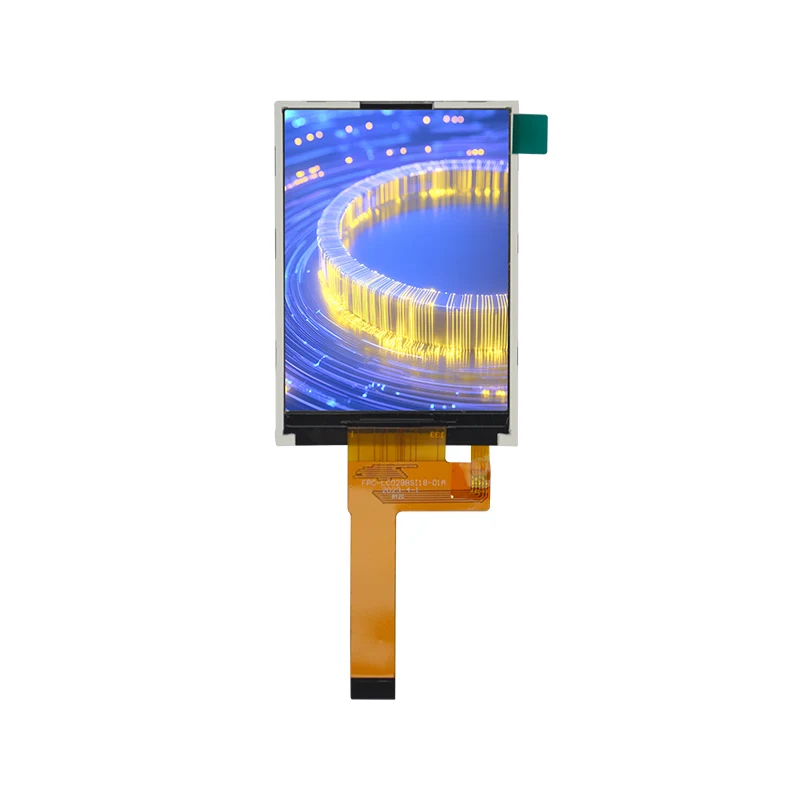

2.7 '300 एनआईटी मानक आईपीएस टीएफटी एलसीडी स्क्रीन मॉड्यूल

मॉड्यूल प्रकार

2.7 "TFT/16M रंग

संकल्प

960 × 240 पिक्सल (ग्राफिक डॉट-मैट्रिक्स)

इंटरफ़ेस

एसपीआई और आरजीबी

प्रदर्शन विधा

ट्रांसमिसिव टीएफटी

बैकलाइट

सफेद एलईडी (समानांतर)

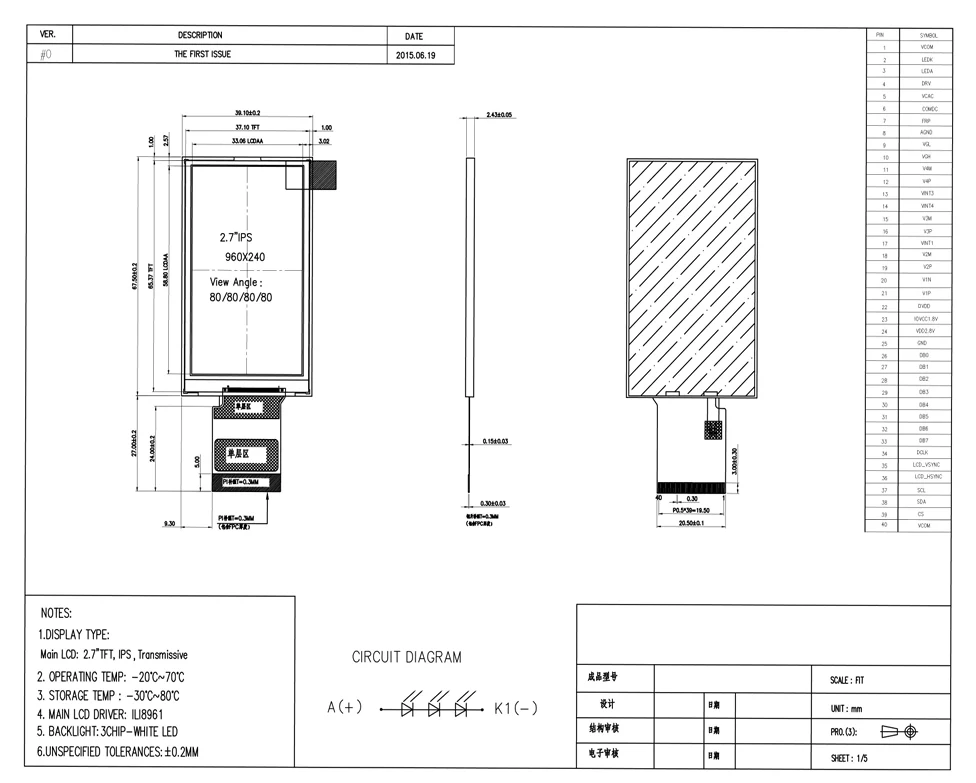

यांत्रिक आयाम

39.1 (डब्ल्यू) × 67.5 (एच) × 2.4 (टी) मिमी (एफपीसी बाहर रखा गया)

सक्रिय क्षेत्र

33.06 (डब्ल्यू) × 58.80 (एच) मिमी

पिक्सेल पिच

0.18375 (डब्ल्यू) × 0.13775 (एच) मिमी

विद्युत विनिर्देश

· लॉजिक वोल्टेज (VDD): 3.0–3.6V (टाइप। 3.3V)

· इनपुट वोल्टेज (VIH): 0.8 × IOVCC से IOVCC

· इनपुट वोल्टेज (VIL): -0.3V से 0.2 × IOVCC

· वर्तमान खपत: 8mA (टाइप।)

बैकलाइट विनिर्देश

· वोल्टेज: 8.7–10.2V

· वर्तमान: 15-25ma

· ऑपरेटिंग टेम्प: -20 ° C से +70 ° C

· भंडारण अस्थायी: -30 ° C से +80 ° C

समय की विशेषताएं

· क्लिन आवृत्ति: 13.5–30MHz (टाइप। 27MHz)

· एचएसडी अवधि: 1024-1907 क्लिन चक्र

· ऊर्ध्वाधर सिंक: 242.5-450.5H (NTSC/PAL)

मानक उत्पाद

अनुकूलित उत्पाद

आदेश मात्रा

डिलीवरी का समय

अनुकूलन प्रकार

डिलीवरी का समय

1-30 पीसी

तुरंत

सामान्य

5-8 सप्ताह

31-100 पीसी

1 सप्ताह

पांचवें वेतन आयोग

4 सप्ताह

101-500 पीसी

1-2 सप्ताह

सीटीपी

6 सप्ताह

501-1000 पीसी

2-5 सप्ताह

बी/एल

6 सप्ताह

1001-5000 पीसी

4-5 सप्ताह

चालक बोर्ड

8 सप्ताह

5000+ पीसी

5-7 सप्ताह

एलसीडी पैनल

16 सप्ताह
