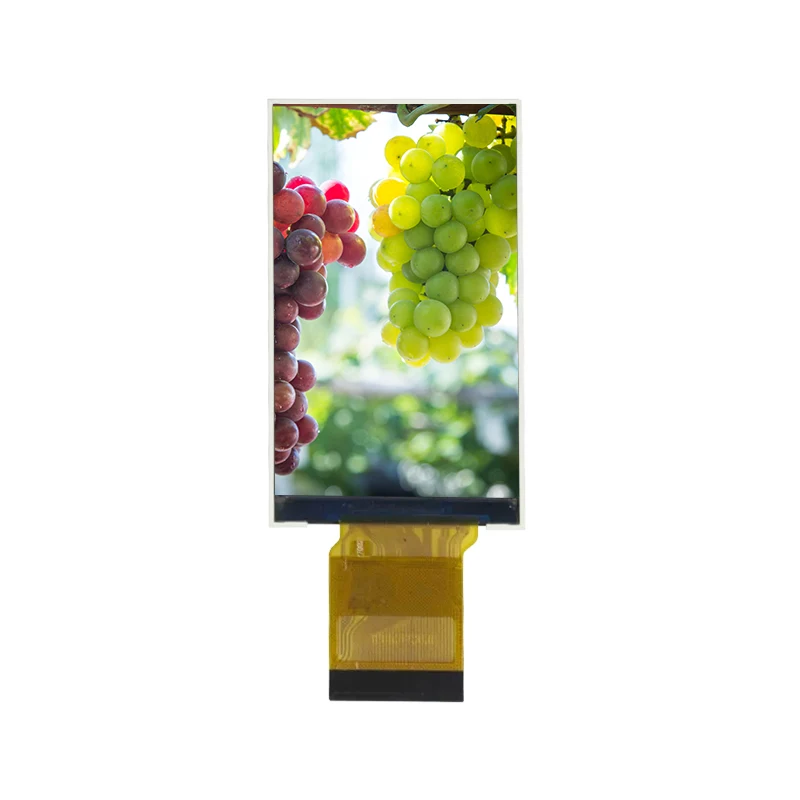

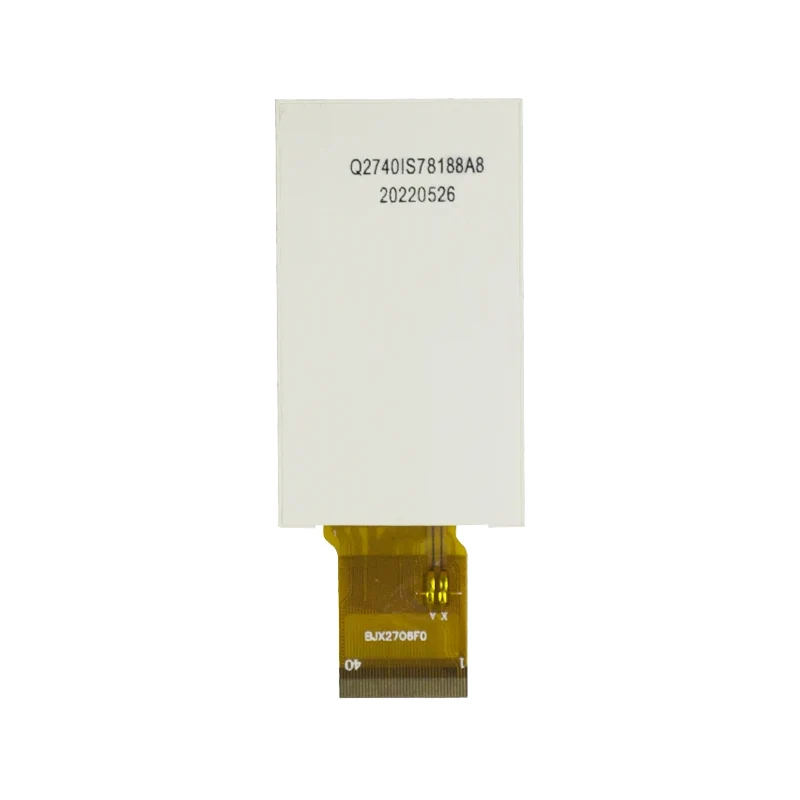

3.92' वाइड टेम्प आईपीएस टीएफटी एलसीडी स्क्रीन मॉड्यूल

एक पेशेवर चीनी एलसीडी निर्माता और कस्टम आपूर्तिकर्ता के रूप में, तियानफू ने उच्च लागत-प्रभावशीलता और विश्वसनीयता पर जोर देते हुए इस 3.92' वाइड तापमान आईपीएस टीएफटी एलसीडी स्क्रीन मॉड्यूल को पेश किया है। यह मॉड्यूल ST7796 ड्राइवर IC का उपयोग करता है, इसमें 320×320 रिज़ॉल्यूशन है, और 16.7 मिलियन रंगों का समर्थन करता है, जो वाइड व्यूइंग एंगल के साथ 3.92-इंच IPS स्क्रीन पर स्पष्ट, विस्तृत और स्थिर छवियां प्रदान करता है। उत्पाद व्यापक ऑपरेटिंग तापमान क्षमताओं (-20°C से +70°C) का दावा करता है, जो इसे बाहरी, औद्योगिक और ऑटोमोटिव अनुप्रयोगों जैसे कठोर वातावरण के लिए उपयुक्त बनाता है। यह एमसीयू/एसपीआई इंटरफेस और एक विस्तृत वोल्टेज रेंज (2.5V-3.6V) का भी समर्थन करता है, जो इसे पोर्टेबल और कम-शक्ति वाले उपकरणों के लिए आदर्श बनाता है।

यह क्या करने में सक्षम है?

वास्तविक समय सूचना विज़ुअलाइज़ेशन: ग्राफिक्स, आइकन, टेक्स्ट और डेटा इंटरफेस को स्पष्ट रूप से प्रदर्शित करता है

मानव-मशीन इंटरफ़ेस (एचएमआई) का मूल: उपयोगकर्ताओं के लिए एक सहज स्पर्श या बटन-आधारित इंटरैक्टिव इंटरफ़ेस प्रदान करता है

लो-पावर ऑपरेशन: वाइड वोल्टेज डिज़ाइन (2.5V-3.6V) बैटरी चालित या पोर्टेबल उपकरणों के लिए आदर्श

विस्तृत तापमान सीमा पर स्थिर प्रदर्शन: -20°C से +70°C तक कठोर वातावरण में विश्वसनीय रूप से संचालित होता है, जो बाहरी, औद्योगिक और ऑटोमोटिव अनुप्रयोगों के लिए निर्भरता सुनिश्चित करता है।

विनिर्देश

तियानफू 3.92' वाइड टेम्प आईपीएस टीएफटी एलसीडी स्क्रीन मॉड्यूल विवरण

पोर्टेबल मॉनिटर: हृदय गति, रक्त ऑक्सीजन और रक्तचाप तरंगों को स्पष्ट रूप से प्रदर्शित करते हैं। हैंडहेल्ड डायग्नोस्टिक डिवाइस: अल्ट्रासाउंड इमेजिंग और शरीर के तापमान स्क्रीनिंग उपकरणों के लिए इंटरफेस

मोटर वाहन एवं परिवहन

ऑटोमोटिव सेंट्रल कंट्रोल सहायक स्क्रीन: एयर कंडीशनिंग नियंत्रण और टायर दबाव की निगरानी के लिए डिस्प्ले। इलेक्ट्रिक वाहन उपकरण पैनल: बैटरी स्तर, गति और नेविगेशन अलर्ट के लिए डिस्प्ले

औद्योगिक स्वचालन और एचएमआई

औद्योगिक नियंत्रण पैनल: पीएलसी स्थिति निगरानी और उत्पादन लाइन डेटा विज़ुअलाइज़ेशन

स्मार्ट होम कंट्रोल स्क्रीन: सुरक्षा, तापमान नियंत्रण और प्रकाश व्यवस्था के लिए एकीकृत इंटरफ़ेस

परीक्षण एवं माप उपकरण

ऑसिलोस्कोप और स्पेक्ट्रम विश्लेषक: वास्तविक समय तरंगरूप प्रतिपादन

स्मार्ट इलेक्ट्रिक मीटर और ऊर्जा प्रबंधन: बिजली की खपत घटता और अलार्म सूचना प्रदर्शन

उपभोक्ता इलेक्ट्रॉनिक्स और स्मार्ट उपकरण

स्मार्ट घड़ियाँ/फिटनेस उपकरण: गोल यूआई डिज़ाइन के लिए अनुकूलित

घरेलू उपकरण पैनल: कॉफी मशीनों और ओवन के लिए इंटरएक्टिव इंटरफेस।

हम जो करते हैं उसके केंद्र में गुणवत्ता नियंत्रण है।

विश्वसनीयता परीक्षण (उद्योग मानकों के अनुरूप)

उच्च तापमान भंडारण परीक्षण: 80 डिग्री सेल्सियस पर 240 घंटे तक निरंतर संचालन, पुनर्प्राप्ति के बाद पूर्ण कार्यक्षमता बरकरार रखी गई।

निम्न-तापमान भंडारण परीक्षण: -30°C पर 240 घंटे तक निरंतर एक्सपोज़र, बिना किसी लिक्विड क्रिस्टल के जमने या कार्यात्मक विफलता के।

उच्च तापमान और उच्च आर्द्रता परिचालन परीक्षण: 60 डिग्री सेल्सियस और 90% सापेक्ष आर्द्रता पर 240 घंटे तक निरंतर संचालन, बिना किसी संक्षारण या प्रदर्शन विसंगतियों के।

उत्पादन एवं गुणवत्ता नियंत्रण मानक

पूरी तरह से स्वचालित एसएमटी असेंबली: लगातार सोल्डरिंग गुणवत्ता सुनिश्चित करती है।

100% पावर-ऑन निरीक्षण: पिक्सेल परीक्षण, रंग एकरूपता विश्लेषण, और बैकलाइट प्रदर्शन सत्यापन।

बर्न-इन टेस्ट: प्रारंभिक चरण के दोषपूर्ण उत्पादों को खत्म करने के लिए कमरे के तापमान पर 48 घंटे का निरंतर संचालन।

हम आपके लिए एलसीडी को कैसे अनुकूलित कर सकते हैं?

अनुकूलन सेवाएँ एवं प्रक्रिया प्रवाह

अनुकूलन योग्य विकल्प

इंटरफ़ेस समायोजन: एसपीआई/एमसीयू प्राथमिकता कॉन्फ़िगरेशन और पिन अनुक्रम अनुकूलन।

बैकलाइट ट्यूनिंग: चमक, रंग तापमान (2700K-6500K), और डिमिंग विधि (PWM/एनालॉग) अनुकूलन।

भूतल उपचार: एंटी-ग्लेयर कोटिंग, एंटी-फिंगरप्रिंट कोटिंग, और चमकदार/मैट लेमिनेशन विकल्प।

फॉर्म फैक्टर संशोधन: एफपीसी लंबाई और इंटरफ़ेस स्थिति समायोजन, कस्टम होल पंचिंग के समर्थन के साथ।

टच स्क्रीन एकीकरण: प्रतिरोधक/कैपेसिटिव टच स्क्रीन (10-पॉइंट टच तक का समर्थन)।

प्रक्रिया प्रवाह

आवश्यकता विश्लेषण: रिज़ॉल्यूशन, इंटरफ़ेस और पर्यावरणीय आवश्यकताओं की पुष्टि के लिए तकनीकी टीम परामर्श।

समाधान डिज़ाइन: सर्किट कनेक्शन आरेख और ड्राइवर आरंभीकरण कोड का प्रावधान (Arduino, STM32, Raspberry Pi के साथ संगत)।

नमूना निर्माण: 5-7 कार्य दिवसों के भीतर 3-5 परीक्षण नमूनों की डिलीवरी।

सत्यापन और डिबगिंग: प्रदर्शन परीक्षण, बिजली खपत अनुकूलन और तापमान वृद्धि परीक्षण में सहायता।

लघु-बैच परीक्षण उत्पादन: 50-500 इकाइयों का प्रारंभिक बैच, निरीक्षण रिपोर्ट के साथ।

बड़े पैमाने पर उत्पादन: बैच गुणवत्ता दस्तावेज उपलब्ध कराने के साथ 15-20 दिनों के भीतर डिलीवरी।
