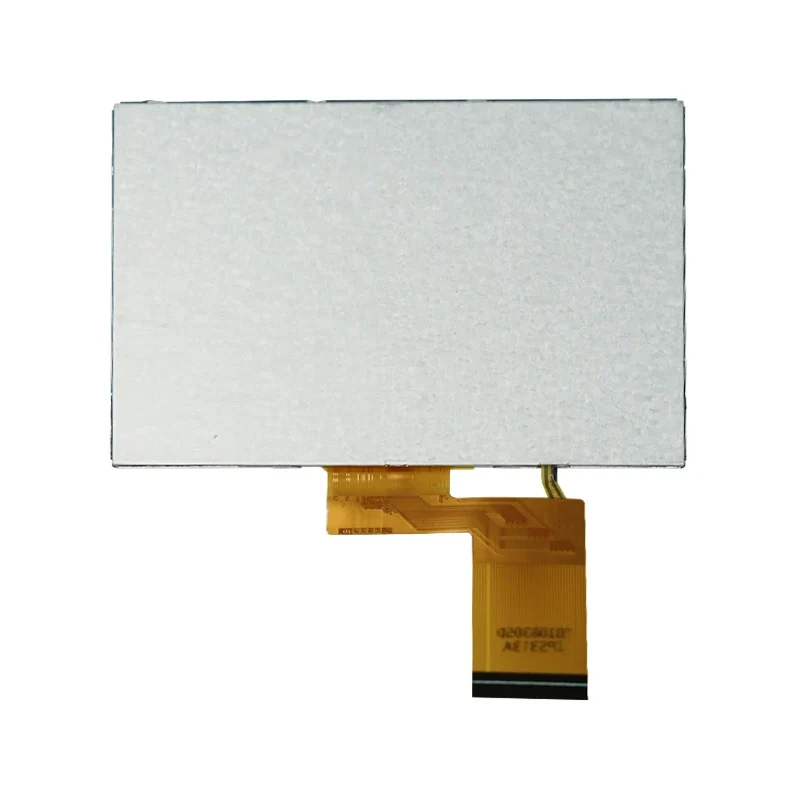

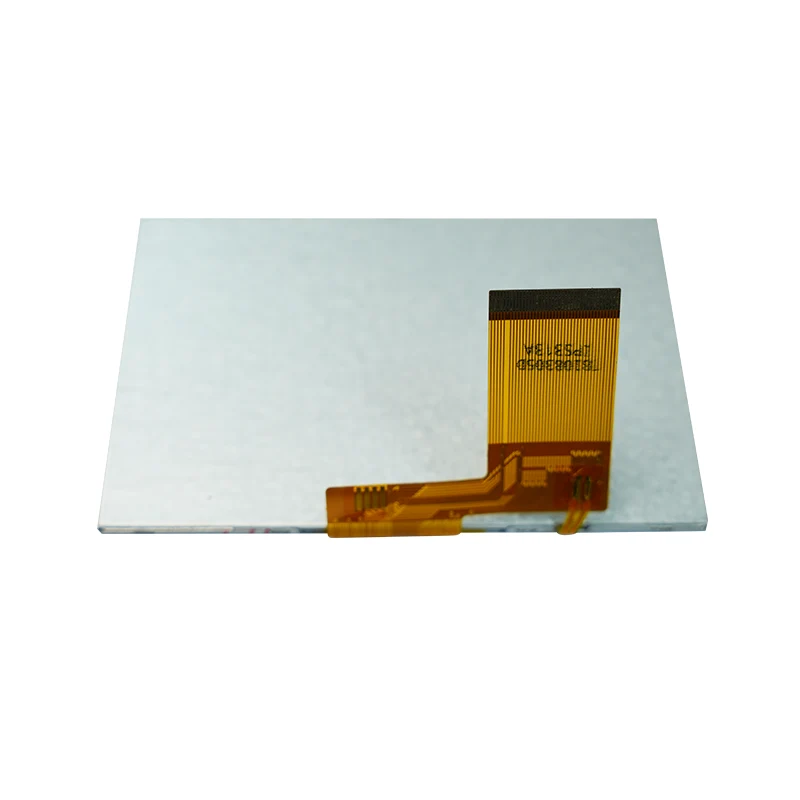

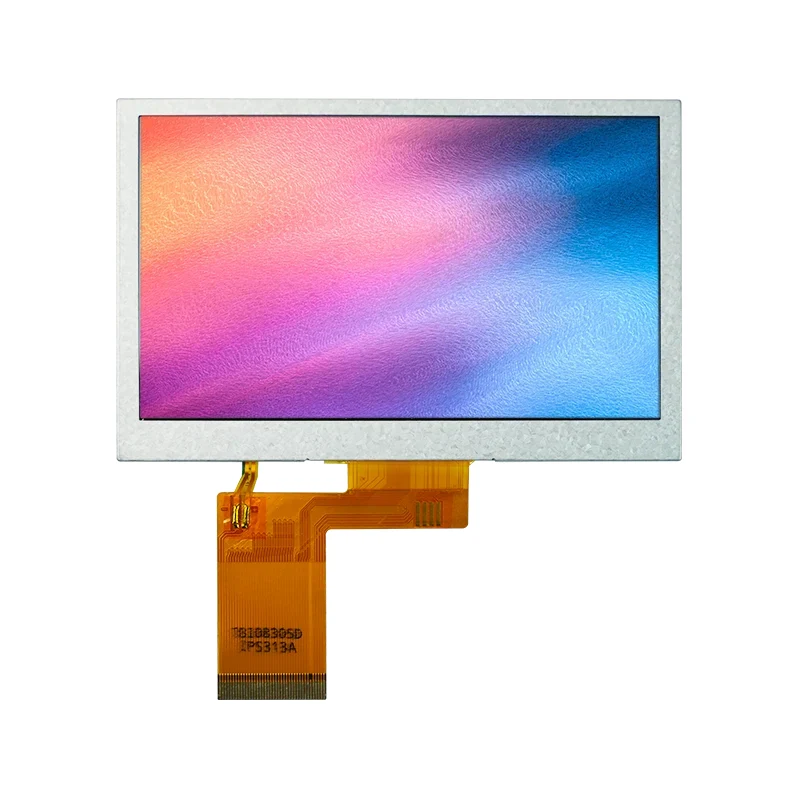

4.3' आरजीबी इंटरफ़ेस आईपीएस टीएफटी एलसीडी स्क्रीन मॉड्यूल

मुख्य क्षमताएँ:

• गतिशील छवियां, टेक्स्ट और ग्राफिकल यूजर इंटरफेस (जीयूआई) प्रदर्शित करें

• स्पष्ट और पठनीय सामग्री सुनिश्चित करते हुए 480×272 रिज़ॉल्यूशन का समर्थन करें

• आरजीबी इंटरफ़ेस के माध्यम से मुख्य नियंत्रण चिप से सीधा कनेक्शन, सिस्टम एकीकरण को सरल बनाता है

• उच्च चमक बैकलाइट (सामान्य मान 620 सीडी/एम²) तेज रोशनी वाले वातावरण में दृश्यता सुनिश्चित करता है

• कम-पावर डिज़ाइन डिवाइस की बैटरी लाइफ बढ़ाता है

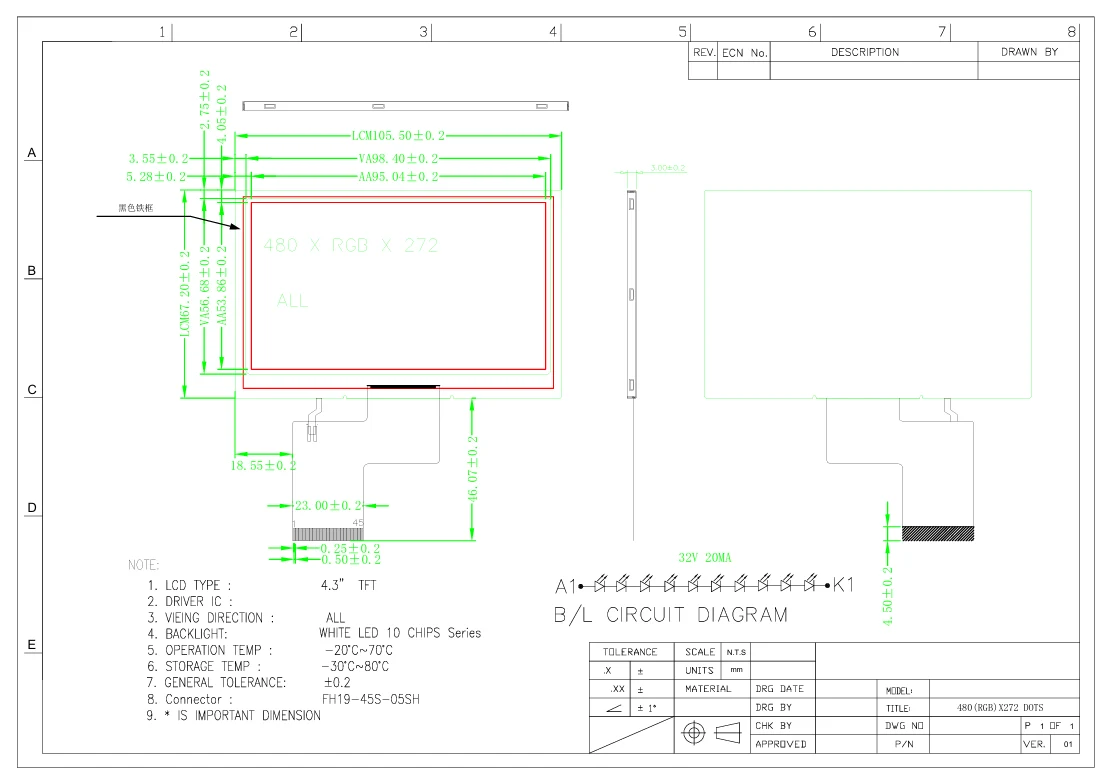

तियानफू अनुकूलित 4.3' आरजीबी इंटरफ़ेस आईपीएस टीएफटी एलसीडी स्क्रीन मॉड्यूल विशिष्टता

तियानफू अनुकूलित 4.3' आरजीबी इंटरफ़ेस आईपीएस टीएफटी एलसीडी स्क्रीन मॉड्यूल विवरण

यह 4.3' आरजीबी इंटरफ़ेस आईपीएस टीएफटी एलसीडी स्क्रीन मॉड्यूल अपने कॉम्पैक्ट आकार, उच्च चमक और कठोरता के कारण कई उद्योगों में व्यापक रूप से उपयोग किया जाता है।

यहां कुछ विशिष्ट एप्लिकेशन परिदृश्य और केस उदाहरण दिए गए हैं:

औद्योगिक स्वचालन और नियंत्रण प्रणाली

• केस: वास्तविक समय उत्पादन डेटा और उपकरण स्थिति प्रदर्शित करने के लिए फ़ैक्टरी उत्पादन लाइन निगरानी टर्मिनलों में उपयोग किया जाता है। मजबूत परिवेश प्रकाश में, उच्च चमक वाली बैकलाइट सुनिश्चित करती है कि ऑपरेटर जानकारी को स्पष्ट रूप से पढ़ सकें।

• लाभ: व्यापक तापमान संचालन (-10°C~60°C) कार्यशाला के वातावरण के लिए उपयुक्त है; तेज़ प्रतिक्रिया समय (40ms) गतिशील अपडेट का समर्थन करता है।

चिकित्सकीय संसाधन

• केस: रोगी डेटा और ग्राफिकल परिणाम प्रदर्शित करने के लिए पोर्टेबल मेडिकल डायग्नोस्टिक उपकरणों जैसे रक्त ग्लूकोज मीटर या इलेक्ट्रोकार्डियोग्राफ़ (ईसीजी) में एकीकृत।

• लाभ: उच्च कंट्रास्ट अनुपात (1000:1) चिकित्सा कर्मचारियों को सटीक निर्णय लेने में मदद करने के लिए छवि स्पष्टता में सुधार करता है; कम बिजली की खपत डिवाइस के रनटाइम को बढ़ाती है।

उपभोक्ता इलेक्ट्रॉनिक्स

• केस: तापमान, आर्द्रता और डिवाइस नियंत्रण इंटरफेस प्रदर्शित करने के लिए स्मार्ट होम कंट्रोल पैनल में लागू किया जाता है।

• लाभ: आरजीबी इंटरफ़ेस उपयोगकर्ता इंटरैक्शन को बढ़ाने के लिए समृद्ध रंगों का समर्थन करता है; छोटी पिक्सेल पिच (0.198 मिमी) अच्छी छवि गुणवत्ता प्रदान करती है।

ऑटोमोटिव और परिवहन प्रणाली

• केस: नेविगेशन और मीडिया सामग्री प्रस्तुत करने के लिए वाहन के इंफोटेनमेंट सिस्टम या रियर-सीट डिस्प्ले में उपयोग किया जाता है।

• लाभ: कंपन-प्रतिरोधी डिजाइन (मजबूत टीएफटी संरचना पर आधारित) वाहन कंपन को समायोजित करता है; आमतौर पर ब्लैक मोड अंधेरे वातावरण में चकाचौंध को कम कर देता है।

अंतर्निहित विकास और शिक्षा

• केस: छात्रों और इंजीनियरों द्वारा प्रोटोटाइपिंग के लिए उपयोग किया जाता है, जैसे रोबोट नियंत्रण इंटरफ़ेस या IoT डिवाइस डिस्प्ले।

• लाभ: सामान्य माइक्रोकंट्रोलर (जैसे, STM32, रास्पबेरी पाई) से आसान कनेक्शन के लिए सरल इंटरफ़ेस (CLK, HSYNC, आदि)।

• विस्तारित अनुप्रयोग: पीओएस टर्मिनल, सुरक्षा निगरानी डिस्प्ले, स्मार्ट उपकरण पैनल, आदि।

हमने इस डिस्प्ले मॉड्यूल के वास्तविक प्रदर्शन का व्यापक मूल्यांकन करने के लिए विभिन्न उद्योगों में निर्माता उपयोगकर्ताओं से प्रतिक्रिया एकत्र की है। कृपया ध्यान दें कि अनुभव विशिष्टताओं और विशिष्ट अनुप्रयोगों पर आधारित है और विशिष्ट उपयोग परिवेश के आधार पर भिन्न हो सकता है।

दृश्य प्रदर्शन

• चमक और पठनीयता: उपयोगकर्ता रिपोर्ट करते हैं कि 620 सीडी/एम² बैकलाइट बाहरी या चमकदार रोशनी वाले इनडोर वातावरण के लिए पर्याप्त उज्ज्वल है, जिससे सामग्री की स्पष्ट दृश्यता सुनिश्चित होती है। 1000:1 का विशिष्ट कंट्रास्ट अनुपात काले को गहरा करता है और सफ़ेद को चमकाता है, जिससे समग्र दृश्य अनुभव बढ़ता है।

• रंग प्रदर्शन: 40% ~ 50% (CIE1931) को कवर करने वाले रंग सरगम ​​के साथ, रंग प्रजनन यथार्थवादी है, जो इसे चार्ट और छवियों को प्रदर्शित करने के लिए उपयुक्त बनाता है। हालाँकि, पेशेवर ग्राफिक डिज़ाइन अनुप्रयोगों के लिए रंग सरगम ​​​​सीमित हो सकता है।

• प्रतिक्रिया समय: 40 एमएस का सामान्य प्रतिक्रिया समय अधिकांश स्थिर और गतिशील सामग्री के लिए पर्याप्त है। जबकि तेज वीडियो प्लेबैक के दौरान हल्का मोशन ब्लर हो सकता है, यह औद्योगिक नियंत्रण और गैर-हाई-स्पीड गेमिंग परिदृश्यों के लिए उपयुक्त है।

एकीकरण एवं उपयोग में आसानी

• इंटरफ़ेस संगतता: 24-बिट आरजीबी इंटरफ़ेस व्यापक रूप से समर्थित है, उपयोगकर्ता एआरएम कॉर्टेक्स-एम श्रृंखला या लिनक्स सिस्टम के साथ सरल एकीकरण की रिपोर्ट करते हैं। नियंत्रण संकेत (जैसे डेन, डीआईएसपी) समय विन्यास को सरल बनाते हैं।

• पावर प्रबंधन: विस्तृत वोल्टेज इनपुट रेंज (VCC 2.65~3.3V) लचीली बिजली आपूर्ति की अनुमति देती है, जिससे बाहरी विनियमन की आवश्यकता कम हो जाती है। मापी गई बिजली की खपत अपेक्षाकृत कम है, जो ऊर्जा दक्षता में योगदान करती है।

• आकार और स्थापना: कॉम्पैक्ट 4.3-इंच डिज़ाइन जगह की कमी वाले उपकरणों में अच्छी तरह से फिट बैठता है। 95.04 मिमी × 53.86 मिमी का सक्रिय डिस्प्ले क्षेत्र स्क्रीन-टू-बॉडी अनुपात को अनुकूलित करता है।

पर्यावरण अनुकूलता

• तापमान प्रदर्शन: यह -10 डिग्री सेल्सियस ~ 60 डिग्री सेल्सियस की सीमा के भीतर स्थिर रूप से संचालित होता है, और उपयोगकर्ता बाहरी उपकरणों में उपयोग किए जाने पर कोई प्रदर्शन असामान्यताएं नहीं होने की पुष्टि करते हैं। -20°C~70°C की भंडारण तापमान सीमा परिवहन और भंडारण के दौरान सुरक्षा सुनिश्चित करती है।

• स्थायित्व: टीएफटी पैनल और एससी7283 ड्राइवर आईसी विश्वसनीय संचालन प्रदान करते हैं, औद्योगिक कंपन वातावरण में कोई विफलता की सूचना नहीं है।

• ग्राहकों की समीक्षाओं का सारांश: "यह डिस्प्ले पैसे के लिए उच्च मूल्य, पर्याप्त चमक और सरल एकीकरण प्रदान करता है। यह हमारे इन-व्हीकल डिस्प्ले प्रोजेक्ट के लिए हमारी आवश्यकताओं से पूरी तरह मेल खाता है। प्रतिक्रिया समय स्वीकार्य है, और बिक्री के बाद सेवा प्रतिक्रिया भी तेज है।"
