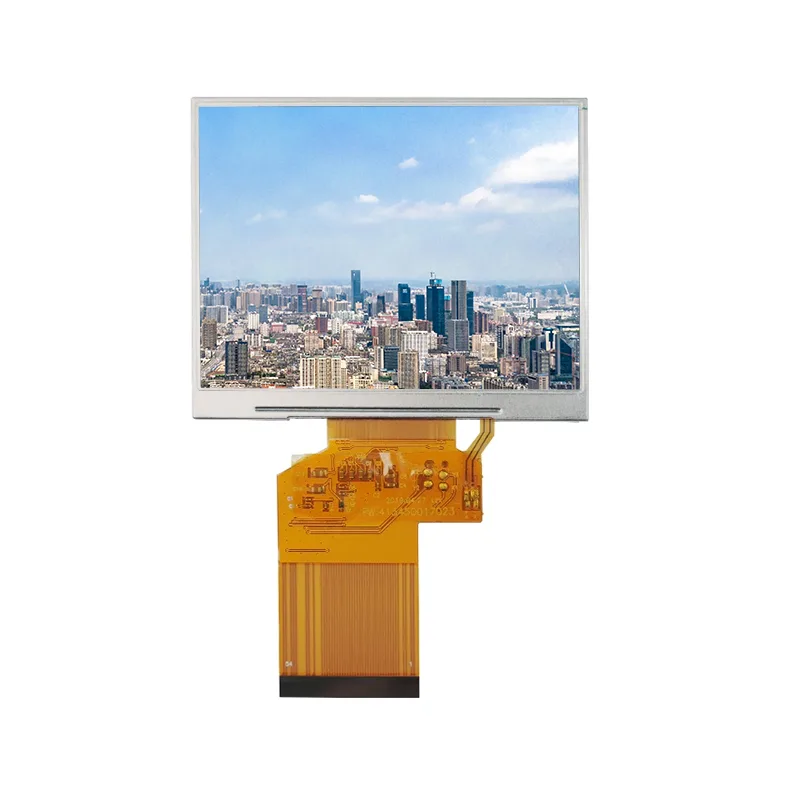

3.5 'औद्योगिक नियंत्रण IPS TFT LCD स्क्रीन मॉड्यूल

सटीक-इंजीनियर 3.5 'औद्योगिक नियंत्रण IPS TFT LCD स्क्रीन मॉड्यूल। सुविधाएँ 320 × RGB × 240 रिज़ॉल्यूशन, अल्ट्रा-पतली ज़ोन (0.3 % 0.03 मिमी), और ± 0.2 मिमी आयामी सटीकता। सख्त ग्लास-बीएल संरेखण चश्मा के साथ मुक्त-देखने की दिशा के लिए अनुकूलित। 3.5 'औद्योगिक नियंत्रण IPS TFT LCD स्क्रीन मॉड्यूल उच्च-सटीकता प्रदर्शन एकीकरण के लिए आदर्श है।

जांच भेजें

उत्पाद वर्णन

छोटे-बैच ट्रायल ऑर्डर और कस्टम फर्मवेयर/इंटरफ़ेस डिज़ाइन का समर्थन करते हुए, चाइना टीएफटी एलसीडी डिस्प्ले मॉड्यूल निर्माण, तियानफू 12 महीने की वारंटी द्वारा समर्थित स्मार्ट कंट्रोल/पोर्टेबल इंस्ट्रूमेंट्स में सहज एकीकरण सुनिश्चित करता है।

स्टॉक सुविधाओं में

1. उच्च-सटीक निर्माण

± 0.2 मिमी के भीतर सख्त आयामी सहिष्णुता विश्वसनीय घटक फिट और एकीकरण सुनिश्चित करती है।

2. ऑप्टिमाइज़्ड 3.5 "डिस्प्ले

3.5 'औद्योगिक नियंत्रण IPS TFT LCD स्क्रीन मॉड्यूल में स्पष्ट दृश्य प्रदर्शन के लिए 320 × RGB × 240 रिज़ॉल्यूशन LCD पैनल है।

3.ultra-thin डिजाइन क्षेत्र

महत्वपूर्ण क्षेत्र उल्लेखनीय रूप से पतले प्रोफाइल को 0.3 mm 0.03 मिमी तक प्राप्त करते हैं।

4.Engineered देखने और विधानसभा

3.5 'औद्योगिक नियंत्रण IPS TFT LCD स्क्रीन मॉड्यूल मुफ्त देखने की दिशा को सक्षम करता है और इसमें सटीक ग्लास-टू-ब्लू संरेखण चश्मा (0.59 मिमी/1.35 मिमी) शामिल हैं।

विनिर्देश

मॉड्यूल प्रकार	3.5 इंच का टीएफटी
संकल्प	320 × RGB × 240
इंटरफ़ेस	24-बिट RGB / सीरियल RGB / CCIR656 / CCIR601
फिल्म (इटो फिल्म)	मैट एंटी-न्यूटन रिंग, 0.188 मिमी मोटी, शीट प्रतिरोध: 350 ~ 500 ω
चालक आईसी	HX8238D
यांत्रिक आयाम	76.90 × 63.9 × 3.26 मिमी
सक्रिय क्षेत्र	70.08 × 52.56 मिमी
संचालन तापमान	-10 ° C ~ +60 ° C
भंडारण तापमान	-20 ° C ~ +70 ° C
सतह की कठोरता	≥ 3h
प्रतिक्रिया समय	≤ 15 एमएस
परिपथ प्रतिरोध (x)	150 - 550 ω (फिल्म पक्ष)
परिपथ प्रतिरोध (वाई)	450 - 1100 ω (ग्लास साइड)
प्रमुख आयाम	एए (सक्रिय क्षेत्र): 55.20 x 96.65 मिमी OD (रूपरेखा): 66.80 x 105.40 मिमी चिपकने वाला VA (देखने का क्षेत्र): 57.9 x 99.4 मिमी चिपकने वाला OD (रूपरेखा): 66.40 x 105.00 मिमी
बिजली की आपूर्ति	3.3V (2.6-3.6V रेंज)
पर्यावरणीय अनुपालन	ROHS आज्ञाकारी
विश्वसनीयता परीक्षण	• उच्च अस्थायी भंडारण: 80 ° C/96H • कम अस्थायी भंडारण: -30 ° C/96H • थर्मल साइकिलिंग: -30 ° C↔+80 ° C • ईएसडी: ± 8kv हवा /v 4kv संपर्क • कंपन: 10-150Hz, 100 मीटर/s this

विवरण

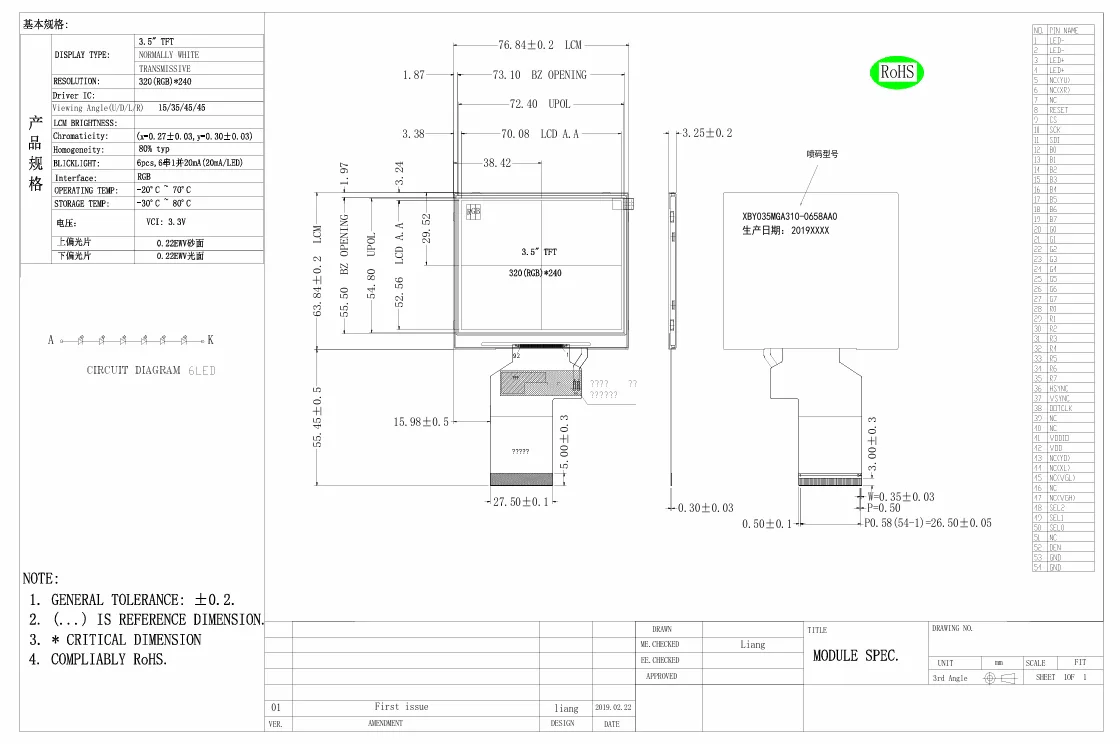

3.5' Industrial Control IPS TFT LCD Screen Module

आवेदन

Tianfu अग्रणी समय

मानक उत्पाद		अनुकूलित उत्पाद
आदेश मात्रा	डिलीवरी का समय	अनुकूलन प्रकार	डिलीवरी का समय
1-30 पीसी	तुरंत	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
31-100 पीसी	1 सप्ताह	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
101-500 पीसी	2 सप्ताह के भीतर	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
501-1000 पीसी	3 सप्ताह के भीतर	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
1001-5000 पीसी	3 सप्ताह के भीतर	बीएल और एफपीसी और टीपी	6 सप्ताह के भीतर
5000+ पीसी	4 सप्ताह के भीतर	बीएल और एफपीसी और टीपी	6 सप्ताह के भीतर
