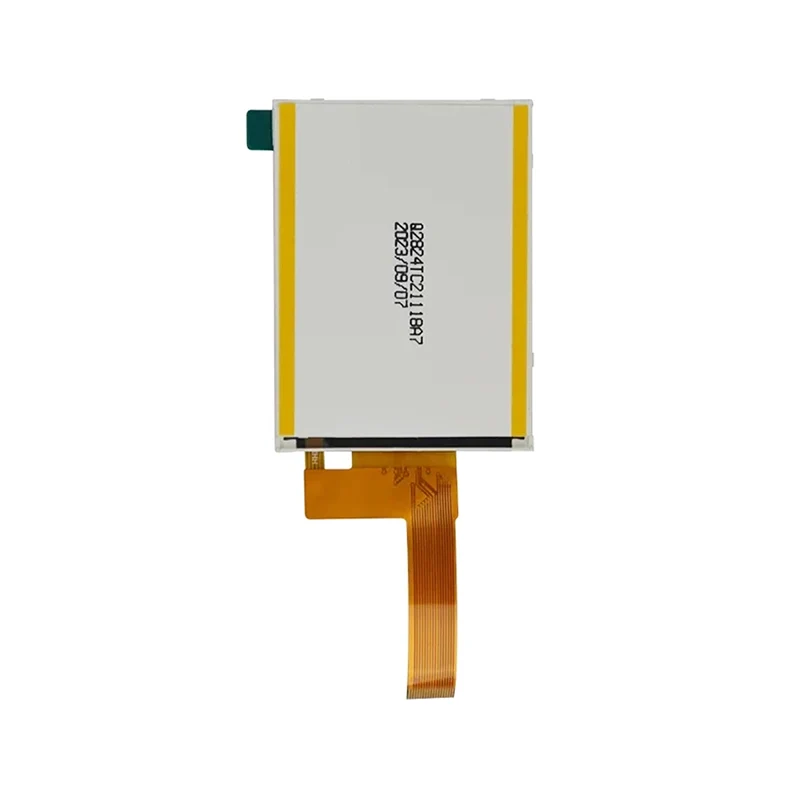

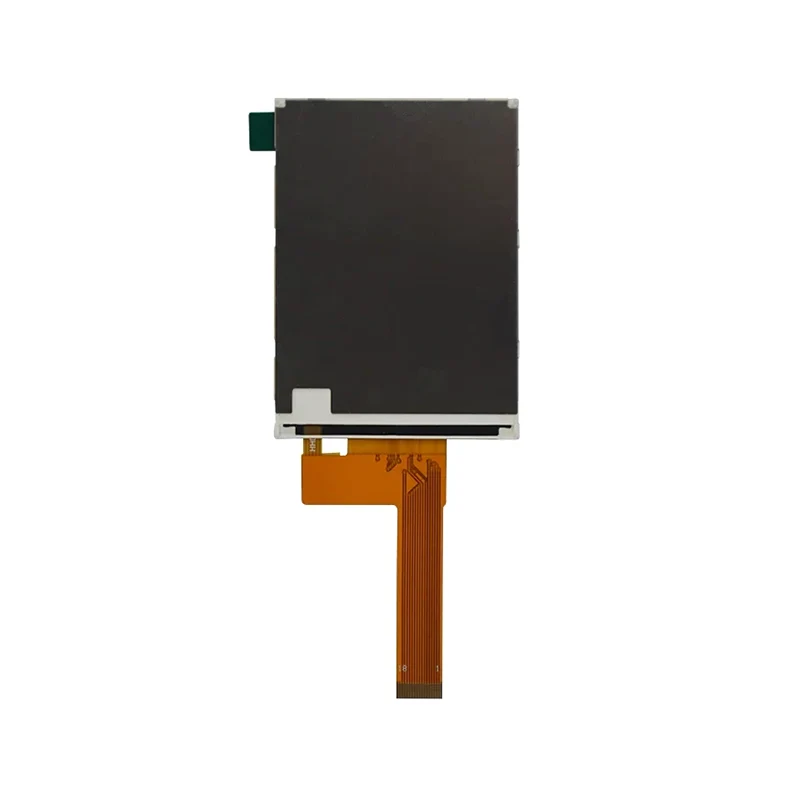

2.8' ट्रांसमिसिव स्मार्ट एचएमआई टीएफटी एलसीडी डिस्प्ले मॉड्यूल

एक प्रमुख चीनी आपूर्तिकर्ता के रूप में, तियानफू अनुकूलित एलसीडी विनिर्माण के लिए उच्च गुणवत्ता, सस्ती कीमतें सुनिश्चित करता है। तियानफू 2.8' ट्रांसमिसिव स्मार्ट एचएमआई टीएफटी एलसीडी डिस्प्ले मॉड्यूल: 240×RGB×320 रेस, 65K/262K रंग, 0.153 मिमी पिक्सेल पिच। MCU 8/16 बिट इंटरफ़ेस के साथ ILJ9341/ST7789 द्वारा संचालित। -20°C~+70°C (भंडारण: -30°C~+80°C) पर संचालित होता है। विशेषताएं 4-एलईडी बैकलाइट (80mA अधिकतम), 300:1 कंट्रास्ट, 65° व्यूइंग एंगल। कम-शक्ति डिज़ाइन: 2.5-3.3V तर्क और 1.65-3.3V I/O।

जांच भेजें

उत्पाद वर्णन

मुख्य उत्पाद विशेषताएं:

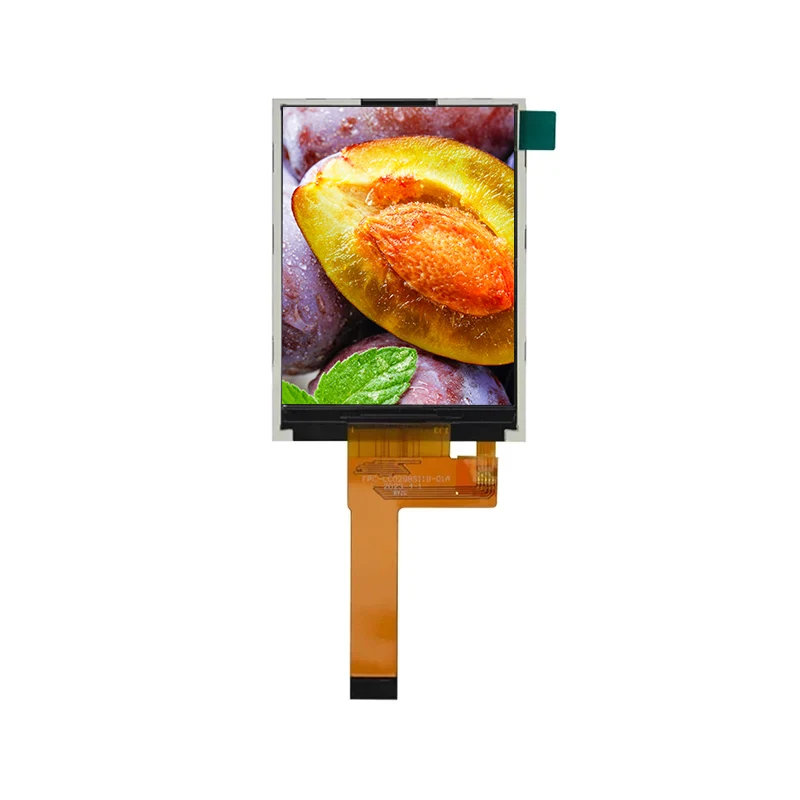

उच्च-परिभाषा दृश्य प्रदर्शन: 43.20×63.35 मिमी सक्रिय प्रदर्शन क्षेत्र, तीव्र विवरण पुनरुत्पादन के लिए सटीक पिक्सेल घनत्व के साथ।

1.मल्टी-वोल्टेज संगतता: 2.5-3.3V का लॉजिक वोल्टेज और 1.65-3.3V का I/O वोल्टेज, विभिन्न मुख्य नियंत्रण प्लेटफार्मों के साथ संगत।

2.वाइड ऑपरेटिंग तापमान रेंज: -20°C से 70°C तापमान सहनशीलता, कठोर औद्योगिक वातावरण के लिए उपयुक्त।

3.कम बिजली की खपत वाला डिज़ाइन: केवल 80mA की अधिकतम धारा के साथ 4 समानांतर एलईडी से सुसज्जित बैकलाइट।

4.प्लग-एंड-प्ले कार्यक्षमता: मानक इंटरफ़ेस डिज़ाइन एकीकरण को सरल बनाता है और विकास चक्र को छोटा करता है।

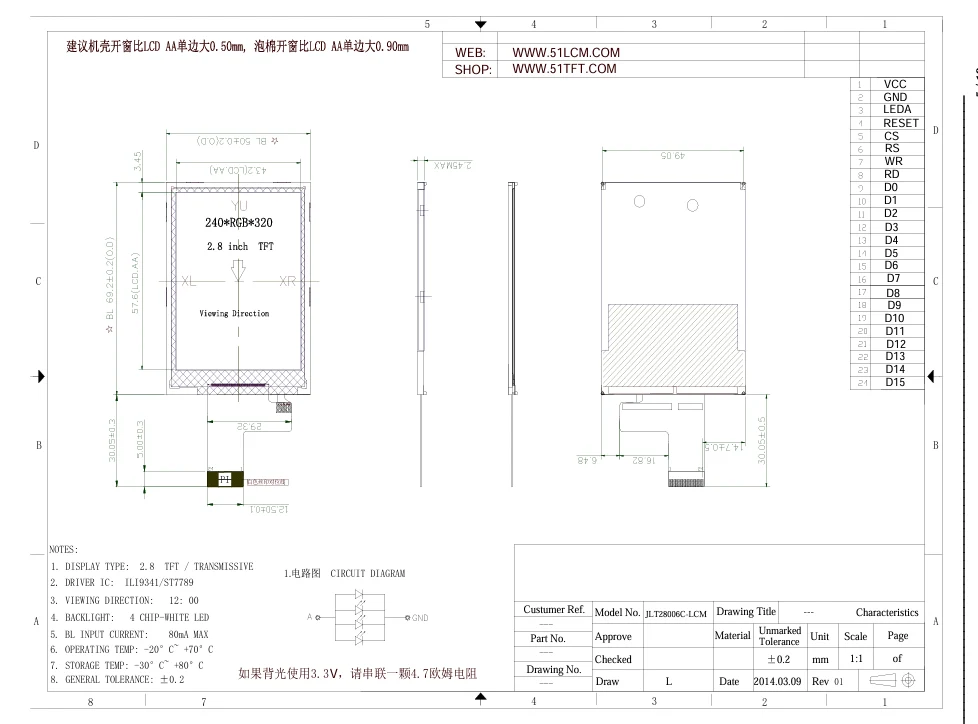

एलसीडी डिस्प्ले मॉड्यूल विशिष्टता

मॉड्यूल प्रकार	2.8' टीएफटी सामान्यतः सफेद
संकल्प	240×आरजीबी×320
इंटरफ़ेस	एमसीयू 8/16बिट
प्रदर्शन मोड	ट्रांसमिसिव टीएफटी
ड्राइवर आई.सी	आईएलजे9341/एसटी7789
बैकलाइट	समानांतर में 4 एलईडी (80mA अधिकतम)
यांत्रिक आयाम	50.0×69.2×2.45 मिमी
सक्रिय क्षेत्र	43.20×63.35 मिमी
पिक्सेल पिच	0.153(एच) × 0.153(वी) मिमी
परिचालन तापमान	-20°C ~ +70°C
भंडारण तापमान	-30°C ~ +80°C
वैषम्य अनुपात	300 (टाइप)
प्रतिक्रिया समय	30 एमएस (उदय) / 30 एमएस (पतन)
देखने का दृष्टिकोण	65° (प्रकार) 12 बजे की दिशा
पैनल स्पर्श करें	कोई नहीं
तर्क वोल्टेज (वीडीडी)	2.5-3.3V (प्रकार 2.8V)
I/O वोल्टेज (IOVCC)	1.65-3.3V (प्रकार 1.8V)

विवरण

अपने कॉम्पैक्ट आयामों (50.0×69.2×2.45 मिमी) और मानक इंटरफ़ेस के साथ, 2.8' ट्रांसमिसिव स्मार्ट एचएमआई टीएफटी एलसीडी डिस्प्ले मॉड्यूल स्थिर और विश्वसनीय दृश्य आउटपुट प्रदान करता है, चाहे वह वास्तविक समय डेटा, उपयोगकर्ता इंटरफ़ेस, ग्राफिक्स या छवियां प्रदर्शित करता हो। यह पोर्टेबल डिवाइस, औद्योगिक नियंत्रण पैनल, स्मार्ट होम टर्मिनल, चिकित्सा उपकरण और छोटे मानव-मशीन इंटरफेस के लिए एक आदर्श विकल्प है, जैसे कि निम्नलिखित:

औद्योगिक नियंत्रण एवं स्वचालन

औद्योगिक एचएमआई पैनल: उत्पादन लाइन की निगरानी, उपकरण स्थिति प्रदर्शन

परीक्षण और माप उपकरण: हैंडहेल्ड ऑसिलोस्कोप, स्पेक्ट्रम विश्लेषक के लिए डिस्प्ले इंटरफेस

पीएलसी नियंत्रण टर्मिनल: फ़ैक्टरी स्वचालन नियंत्रण के लिए प्रदर्शन इकाइयाँ

उपभोक्ता इलेक्ट्रॉनिक्स और स्मार्ट उपकरण

पोर्टेबल चिकित्सा उपकरण: हैंडहेल्ड वाइटल साइन मॉनिटर, हैंडहेल्ड पल्स ऑक्सीमीटर, ईसीजी डिवाइस, पोर्टेबल मॉनिटर

स्मार्ट घरेलू उपकरण: थर्मोस्टेट पैनल, सुरक्षा प्रणाली टर्मिनल प्रदर्शित करती है; कॉफ़ी मशीन, ओवन, वॉशिंग मशीन, ब्रेड मेकर आदि के लिए मेनू डिस्प्ले।

फिटनेस उपकरण डिस्प्ले: ट्रेडमिल, अण्डाकार ट्रेनर, व्यायाम बाइक, बॉडी संरचना विश्लेषक के लिए डेटा पैनल

सख्त गुणवत्ता नियंत्रण प्रणाली

प्रत्येक डिस्प्ले मॉड्यूल ट्रिपल परीक्षण और सत्यापन से गुजरता है:

1. प्रदर्शन परीक्षण: शून्य मृत पिक्सेल और कोई चमकदार रेखाएं सुनिश्चित करने के लिए 100%-पिक्सेल निरीक्षण।

2. पर्यावरण परीक्षण: उच्च और निम्न तापमान चक्र परीक्षण व्यापक तापमान विश्वसनीयता की गारंटी देता है।

उद्योग मान्यता एवं प्रमाणन

· RoHS पर्यावरण संरक्षण मानक के साथ पूर्ण, खतरनाक पदार्थों से मुक्त।

· उत्पादन प्रक्रिया ISO 9001 गुणवत्ता प्रबंधन प्रणाली के अनुरूप है।

स्थिर आपूर्ति एवं तकनीकी सहायता

· निरंतर आपूर्ति की गारंटी: 5 वर्षों से अधिक समय तक स्थिर आपूर्ति सुनिश्चित करने के लिए मुख्य सामग्रियों का दीर्घकालिक स्टॉक।

· तकनीकी प्रतिक्रिया: पेशेवर इंजीनियरों की एक टीम 48 घंटों के भीतर तकनीकी परामर्श प्रतिक्रियाएँ प्रदान करती है।

ग्राहक प्रशंसापत्र

"हम 10 वर्षों से अधिक समय से अपने घरेलू सुरक्षा इंटरकॉम सिस्टम में इस डिस्प्ले मॉड्यूल का उपयोग कर रहे हैं, जिसकी संचयी खरीद 300,000 इकाइयों से अधिक है। उत्पाद स्थिरता और विश्वसनीयता पूरी तरह से सुरक्षा इंटरकॉम अनुप्रयोगों की कठोर आवश्यकताओं को पूरा करती है।"

- एक गृह सुरक्षा कंपनी के क्रय निदेशक
