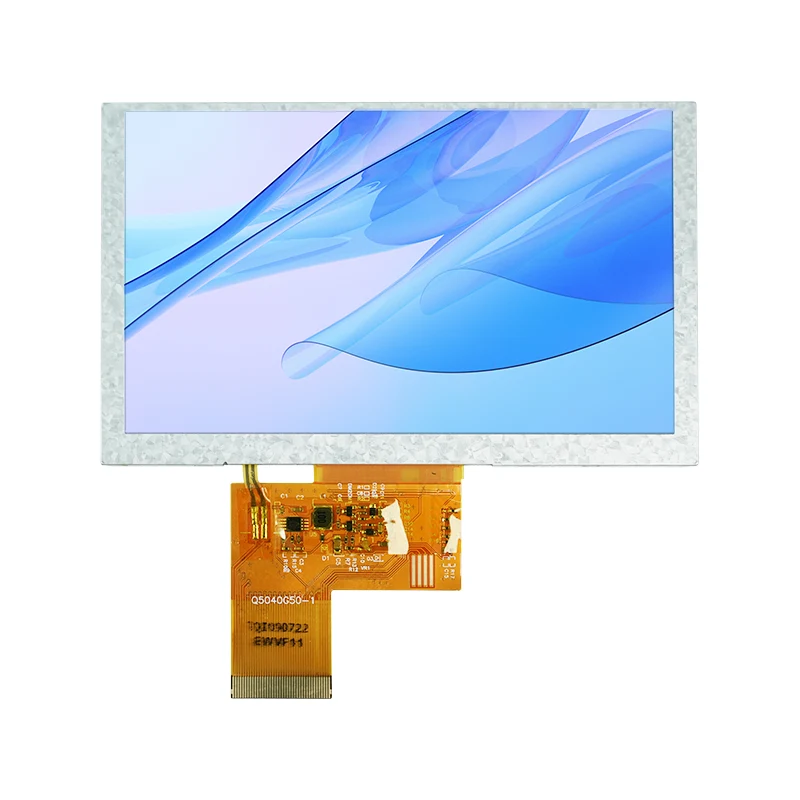

स्मार्ट टीएफटी एलसीडी डिस्प्ले: चयन से विकास परिनियोजन तक एक व्यावहारिक मार्गदर्शिका

एम्बेडेड सिस्टम और मानव-मशीन इंटरैक्शन डिज़ाइन में,स्मार्ट टीएफटी एलसीडी डिस्प्लेअब यह केवल एक "प्रदर्शन घटक" नहीं है - यह एक महत्वपूर्ण कारक है जो उपयोगकर्ता अनुभव और उत्पाद की सफलता को निर्धारित करता है। चाहे आप एक औद्योगिक एचएमआई, एक स्मार्ट होम कंट्रोल पैनल, या एक हैंडहेल्ड मेडिकल डिवाइस विकसित कर रहे हों, बाजार में स्मार्ट टीएफटी एलसीडी की विशाल श्रृंखला को नेविगेट करना और तेजी से तैनाती सुनिश्चित करते हुए सही विकल्प चुनना अक्सर जितना लगता है उससे कहीं अधिक जटिल होता है।

1. चयन: केवल आकार और रिज़ॉल्यूशन को न देखें

चयन चरण के दौरान सबसे आम गलती यह है कि स्क्रीन पर इस मानसिकता के साथ बैठ जाना कि "यह बिल्कुल सही दिखता है।" वास्तव में, स्मार्ट टीएफटी एलसीडी के बीच मुख्य अंतर अक्सर स्पेक शीट से परे होते हैं।

1.1 इंटरफ़ेस प्रकार: पहला क्रिटिकल डिवाइड

इंटरफ़ेस प्रकार सीधे यह निर्धारित करता है कि आपका मुख्य नियंत्रक स्क्रीन को चला सकता है या नहीं और विकास प्रक्रिया कितनी जटिल होगी। सामान्य इंटरफ़ेस प्रकारों में से प्रत्येक के अपने उपयुक्त अनुप्रयोग होते हैं:

एक विशेष नोट: यदि आपका मुख्य नियंत्रक STM32F103 जैसा MCU है जिसमें अंतर्निहित RGB नियंत्रक नहीं है, तो सीधे RGB-इंटरफ़ेस स्क्रीन का चयन करना बेहद मुश्किल होगा। आपको एक अतिरिक्त ब्रिज चिप (जैसे SSD1963) की आवश्यकता होगी, या वैकल्पिक रूप से, SPI या समानांतर-इंटरफ़ेस स्क्रीन पर स्विच करें।

1.2 रिज़ॉल्यूशन और आकार मिलान

उच्च रिज़ॉल्यूशन हमेशा बेहतर नहीं होता है. एम्बेडेड सिस्टम की अंतरिक्ष-बाधित दुनिया में, उच्च रिज़ॉल्यूशन का मतलब बड़ा फ़्रेमबफ़र मेमोरी उपयोग, उच्च बिजली की खपत और उच्च लागत है। अंगूठे का एक नियम है:

साधारण आइकन या टेक्स्ट प्रदर्शित करने के लिए (उदाहरण के लिए, उपकरण पैनल): 240x240 या 320x320 पर्याप्त है
मानक मानव-मशीन इंटरफेस के लिए (उदाहरण के लिए, हैंडहेल्ड टर्मिनल): 480x480 या 800x480
स्पष्ट चार्ट या छवियों की आवश्यकता वाले अनुप्रयोगों के लिए: 720x720 या इससे ऊपर

स्मार्ट वियरेबल्स और औद्योगिक उपकरणों में स्क्वायर टीएफटी तेजी से आम होते जा रहे हैं। सामान्य विशिष्टताओं में 1.3-इंच (240x240), 3.4-इंच (480x480), और 4.0-इंच (720x720) शामिल हैं।

1.3 पर्यावरणीय अनुकूलनशीलता: इनडोर, आउटडोर, या चरम स्थितियाँ?

कई प्रोजेक्ट प्रोटोटाइप चरण के दौरान मानक स्क्रीन के साथ ठीक काम करते हैं लेकिन फ़ील्ड में तैनात होने के बाद समस्याओं का सामना करना पड़ता है। तीन प्रमुख पैरामीटर विशेष ध्यान देने योग्य हैं:

• चमक: इनडोर उपयोग के लिए 300-400 निट्स पर्याप्त है; अर्ध-आउटडोर अनुप्रयोगों के लिए 500-800 निट्स की आवश्यकता होती है; प्रत्यक्ष सूर्य के प्रकाश के तहत पूर्ण बाहरी उपयोग के लिए सुपाठ्यता के लिए 1000 निट्स या अधिक की आवश्यकता होती है

• ऑपरेटिंग तापमान: वाणिज्यिक ग्रेड: 0°C से 50°C; औद्योगिक ग्रेड: -20°C से 70°C; ऑटोमोटिव या चरम वातावरण के लिए -30°C से 85°C या इससे अधिक तापमान की आवश्यकता होती है

• व्यूइंग एंगल: ऐसे परिदृश्यों के लिए जहां कई लोग स्क्रीन देखते हैं या जहां डिवाइस एक कोण पर स्थापित किया गया है, आईपीएस पूर्ण-व्यूइंग-एंगल स्क्रीन को प्राथमिकता दी जाती है; टीएन स्क्रीन सस्ती हैं लेकिन चौड़े कोणों पर महत्वपूर्ण रंग परिवर्तन प्रदर्शित करती हैं

1.4 टच पैनल और सतह का उपचार

यदि आपके उत्पाद को प्रतिरोधी और कैपेसिटिव प्रकारों के बीच चयन करने के अलावा स्पर्श कार्यक्षमता की आवश्यकता है, तो कई ऐसे विवरण हैं जिन्हें आसानी से अनदेखा कर दिया जाता है:

लेमिनेशन विधि: एयर-गैप लेमिनेशन की तुलना में ऑप्टिकल बॉन्डिंग बेहतर स्पष्टता और कम प्रतिबिंब प्रदान करती है, लेकिन इसकी लागत अधिक होती है
सतह कोटिंग: एंटी-ग्लेयर (एजी), एंटी-रिफ्लेक्टिव (एआर), और एंटी-फिंगरप्रिंट (एएफ) कोटिंग - बाहरी या उच्च चमक वाले उपकरणों के लिए, एजी + एआर संयोजन की सिफारिश की जाती है

कवर ग्लास अनुकूलन: क्या गोल कोनों, सिल्क-स्क्रीन लोगो, छेद, या अन्य सौंदर्य संशोधनों की आवश्यकता है

2. हार्डवेयर और ड्राइवर: ख़तरे से बचाव

एक बार स्क्रीन का चयन हो जाने के बाद, हार्डवेयर डिज़ाइन और ड्राइवर विकास संभावित नुकसान का एक और सेट पेश करते हैं।

2.1 एफपीसी केबल और कनेक्शन

80% स्क्रीन गड़बड़ियों का कारण एफपीसी केबल है। केबल डालने या हटाने से पहले हमेशा कनेक्टर कुंडी को अनलॉक करें - इसे जबरन खींचने से सोने के संपर्क क्षतिग्रस्त हो सकते हैं। सिस्टम चालू होने पर कभी भी FPC को प्लग या अनप्लग न करें, क्योंकि अवशिष्ट करंट इंटरफ़ेस को जला सकता है।

FPC को अनुकूलित करते समय, इन पर ध्यान दें:

क्या पिन अनुक्रम और वोल्टेज स्तर आपके मेनबोर्ड के साथ संगत हैं
क्या अन्य घटकों के आसपास झुकना, चौड़ा करना या रूटिंग की आवश्यकता है
क्या एफपीसी की लंबाई यांत्रिक बाड़े के डिजाइन से मेल खाती है

2.2 बिजली आपूर्ति और बैकलाइट

टीएफटी-एलसीडी को आमतौर पर कई वोल्टेज रेल की आवश्यकता होती है: वीडीडी (3.3 वी तर्क), वीजीएच (सकारात्मक पूर्वाग्रह), वीजीएल (नकारात्मक पूर्वाग्रह), और अन्य। असामान्य बिजली वितरण रंग विकृति और स्क्रीन झिलमिलाहट का नंबर एक कारण है। एक विशिष्ट निदान दृष्टिकोण यह जांचना है कि क्या VCOM वोल्टेज डेटाशीट विनिर्देश से विचलित होता है (उदाहरण के लिए, 3.8V से अधिक अक्सर बोधगम्य झिलमिलाहट की ओर जाता है)।

बैकलाइट ड्राइविंग के लिए, पीडब्लूएम डिमिंग के साथ एक निरंतर-वर्तमान समाधान की सिफारिश की जाती है। यदि पीडब्लूएम आवृत्ति 150 हर्ट्ज से कम हो जाती है, तो मानव आँख झिलमिलाहट का अनुभव कर सकती है; आवृत्ति को 200Hz से ऊपर बढ़ाने की सलाह दी जाती है।

2.3 ड्राइवर आईसी और ग्राफिक्स लाइब्रेरी

सामान्य TFT ड्राइवर IC में ILI9341, ST7789, और ST7735 शामिल हैं। इनमें से, ILI9341 सबसे प्रचुर दस्तावेज़ीकरण और सबसे सरल ड्राइवर कार्यान्वयन प्रदान करता है, जो इसे 240x320 रिज़ॉल्यूशन अनुप्रयोगों के लिए उपयुक्त बनाता है।

ग्राफ़िक्स लाइब्रेरी के लिए, एम्बेडेड स्पेस में LVGL और TouchGFX मुख्य धारा के विकल्प हैं। LVGL ओपन-सोर्स है और कई प्लेटफार्मों का समर्थन करता है, जबकि TouchGFX STM32 माइक्रोकंट्रोलर के लिए गहराई से अनुकूलित है।

3. एक विशेष विकल्प: यूएआरटी स्मार्ट सीरियल स्क्रीन

यदि आपकी टीम ग्राफिक्स ड्राइवर विकास में महत्वपूर्ण समय निवेश नहीं करना चाहती है, या यदि आपके मुख्य नियंत्रक के पास सीमित संसाधन हैं, तो यूएआरटी सीरियल स्क्रीन विचार करने लायक एक विकल्प है।

ऐसी स्क्रीन में एक अंतर्निहित MCU (जैसे, ATmega328PB) शामिल होता है और इसे केवल सीरियल पोर्ट पर कमांड भेजकर, केवल TX और RX पिन पर कब्जा करके नियंत्रित किया जा सकता है।

बाज़ार में UART स्क्रीन आम तौर पर दो श्रेणियों में आती हैं:

पूर्व अत्यधिक उच्च विकास दक्षता प्रदान करता है - आप इसे स्क्रीन पर फ्लैश करने से पहले पीसी पर यूआई का अनुकरण भी कर सकते हैं। उत्तरार्द्ध अधिक निम्न-स्तरीय नियंत्रण क्षमताएं प्रदान करता है।

4. सामान्य दोष निदान त्वरित संदर्भ

अंत में, यहां उच्च-आवृत्ति फ़ील्ड समस्याओं के निवारण के लिए एक त्वरित-संदर्भ चेकलिस्ट है - यह शायद दिन बचा सकता है:

लक्षण	प्राथमिकता जांच दिशा
स्क्रीन गड़बड़, कोई डिस्प्ले नहीं	जांचें कि क्या एफपीसी केबल ढीली है या ऑक्सीकृत है (80% मामले); रिज़ॉल्यूशन/रीफ्रेश दर सेटिंग्स सत्यापित करें
रंग विकृति, ऊर्ध्वाधर धारियां, घबराहट	असामान्य आपूर्ति वोल्टेज (वीजीएल/वीजीएच/वीकॉम) की जांच करें; जांचें कि क्या पीडब्लूएम डिमिंग आवृत्ति बहुत कम है
मंद छवि या बैकलाइट काम नहीं कर रही है	पुराने बैकलाइट एल ई डी की जांच करें; पावर एडाप्टर के वास्तविक आउटपुट वोल्टेज को सत्यापित करें
स्क्रीन पर काले/सफ़ेद धब्बे ठीक किए गए	पीछे की ओर से शारीरिक क्षति या संपीड़न (अपरिवर्तनीय - प्रतिस्थापन की आवश्यकता है)

टीएफटी एलसीडी चयन और विकास, इसके मूल में, लागत, प्रदर्शन, विकास चक्र और विश्वसनीयता के बीच एक समझौता है। कोई "सर्वश्रेष्ठ" स्क्रीन नहीं है - केवल "सबसे उपयुक्त" समाधान है। मुझे आशा है कि यह मार्गदर्शिका आपको अपने प्रोजेक्ट की शुरुआत में अनावश्यक चक्करों से बचने में मदद करेगी, जिससे आप वास्तव में अलग उत्पाद अनुभव बनाने पर अधिक ध्यान केंद्रित कर सकेंगे।
