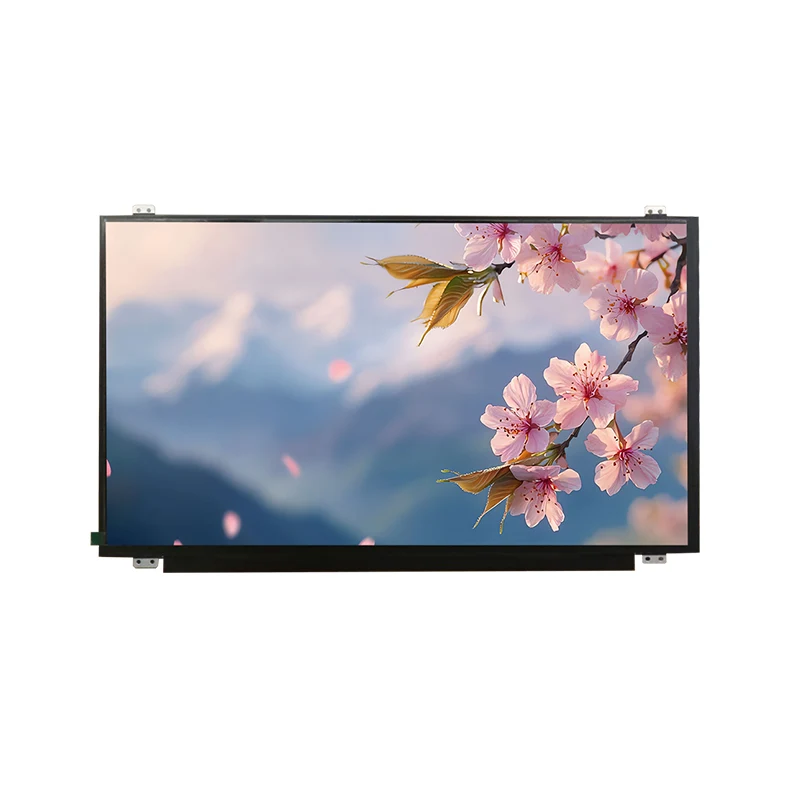

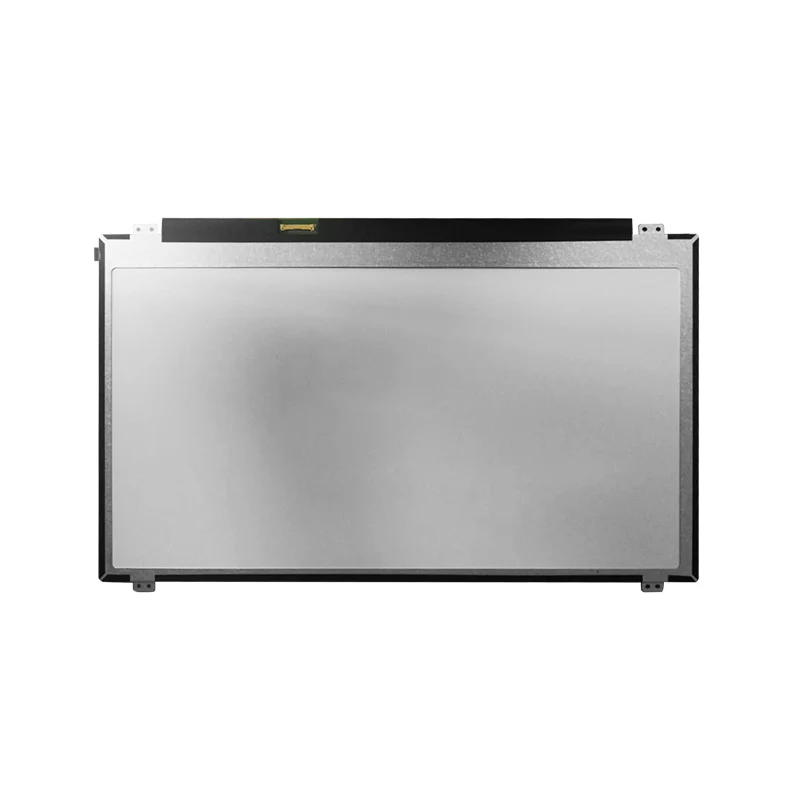

15.6 'एचडी वाइड टेम्प आईपीएस टीएफटी एलसीडी स्क्रीन मॉड्यूल

पैरामीटर

विनिर्देश

प्रदर्शन आकार

15.6 इंच (TFT-LCD) / सक्रिय क्षेत्र: 344.16 × 193.59 मिमी

संकल्प

1920 × 1080 पिक्सल (आरजीबी वर्टिकल स्ट्राइप)

इंटरफ़ेस (मुख्य)

कनेक्टर: 20455-030E-66 (i-pex, 30-पिन)
प्रोटोकॉल: 2-लेन EDP 1.2 @2.7GBPS
पावर: 3.3 वी ± 10% (लॉजिक), 7-21V (एलईडी बैकलाइट)
कुंजी पिन: Lane0/1_p/n, aux_ch_p/n, bl_enable, hpd, lcd_vcc, lcd_gnd

इंटरफ़ेस (स्पर्श)

पीडीएफ में निर्दिष्ट नहीं

ऑप्टिकल

Luminance: 220 Cd/m g (टाइप)
कंट्रास्ट अनुपात: 1000: 1 (टाइप)
देखने के कोण: 89 ° (cr> 10, h/v)
प्रतिक्रिया समय: 25-35 एमएस (टाइप)
Chromaticity (सफेद): x = 0.313, y = 0.329

बिजली की खपत

तर्क और ड्राइवर: 0.561W (टाइप)
बैकलाइट (एलईडी): 12V @180mA (टाइप)

विद्युत रेटिंग

लॉजिक सप्लाई वोल्टेज: 3.0–3.6V
बैकलाइट वोल्टेज: 7–21V
ऑपरेटिंग टेम्प: 0-50 डिग्री सेल्सियस
भंडारण अस्थायी: -20–60 डिग्री सेल्सियस

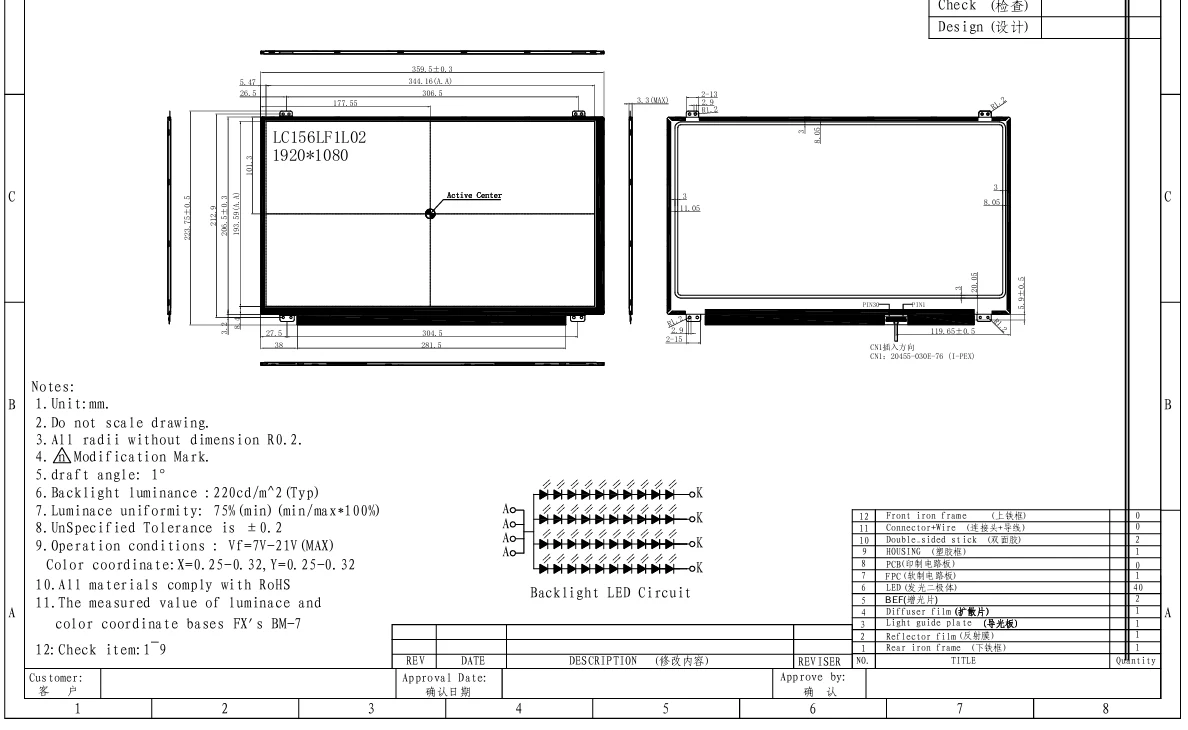

यांत्रिक

आयाम (W × H × D): 359.5 × 223.75 × 3.1 मिमी (टाइप)
मास: टीबीडी

विश्वसनीयता

उच्च अस्थायी भंडारण: 70 ° C/240H
कम अस्थायी भंडारण: -35 ° C/240H
आर्द्रता परीक्षण: 50 ° C, 95%RH/240H
