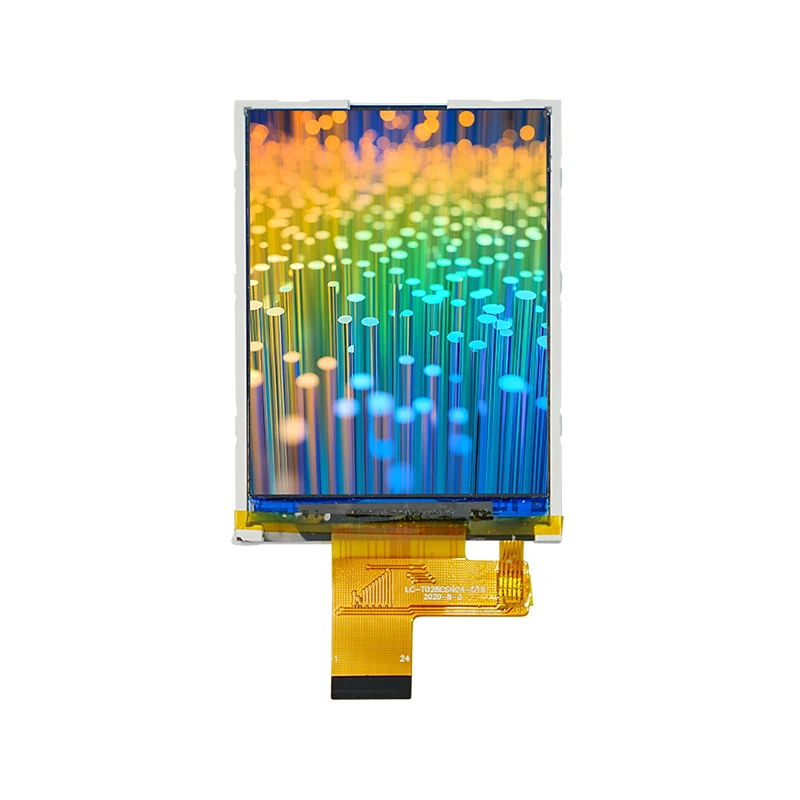

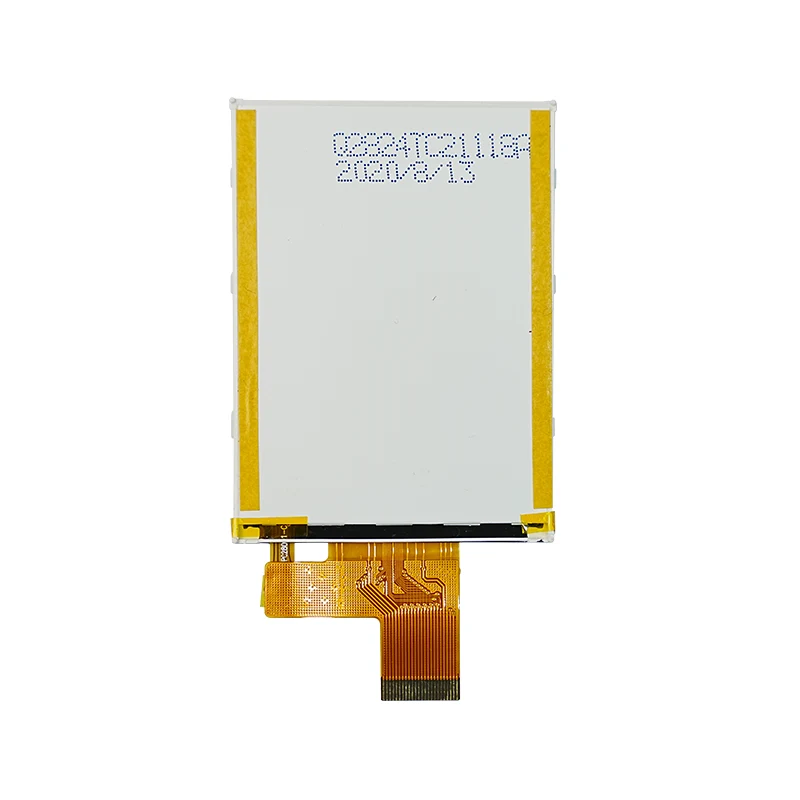

2.4'' सामान्यतः सफेद छोटा टीएफटी एलसीडी डिस्प्ले मॉड्यूल

टीएफ का 2.4'' सामान्य रूप से सफेद छोटा टीएफटी एलसीडी डिस्प्ले मॉड्यूल एक "व्हाइट मोड" डिस्प्ले मोड को अपनाता है, जो 240×RGB×320 पिक्सल का उच्च रिज़ॉल्यूशन प्रदान करता है, और एमसीयू के 8/16-बिट समानांतर इंटरफ़ेस (8080 टाइमिंग) का समर्थन करता है, जो विभिन्न माइक्रोकंट्रोलर के साथ संगत है।

मुख्य कार्यात्मक हाइलाइट्स:

• स्पष्ट प्रदर्शन: 240×320 रिज़ॉल्यूशन, 200:1 कंट्रास्ट अनुपात, अच्छी छवियां प्रस्तुत करता है

• वाइड व्यूइंग एंगल: 12 बजे की दिशा में सर्वश्रेष्ठ व्यूइंग एंगल, चौतरफा दृश्यता का समर्थन करता है

• त्वरित प्रतिक्रिया: वृद्धि समय 15 एमएस, गिरावट 20 एमएस, गतिशील सामग्री की प्रदर्शन आवश्यकताओं को पूरा करता है

• आसान एकीकरण: मानक 8080 समानांतर इंटरफ़ेस, विकास प्रक्रिया को सरल बनाता है

• ऊर्जा-बचत डिज़ाइन: कम से कम 5mA ऑपरेटिंग करंट, पोर्टेबल उपकरणों के लिए उपयुक्त

आज, हमारे 2.4-इंच एलसीडी मॉड्यूल को व्यापक क्षेत्रों में लागू किया जाता है, जो हर उद्योग तक फैले ग्राहक आधार का दावा करता है।

घरेलू उपकरण और ऑटोमोटिव इलेक्ट्रॉनिक्स: स्मार्ट घरेलू उपकरणों (कॉफी मेकर, माइक्रोवेव ओवन, वॉशिंग मशीन, चावल कुकर, आदि), ऑटोमोटिव इंस्ट्रूमेंट क्लस्टर, इन-व्हीकल इंफोटेनमेंट स्क्रीन, पार्किंग सेंसर के लिए नियंत्रण पैनल।

स्मार्ट पहनने योग्य उपकरण और स्वास्थ्य निगरानी: स्मार्ट घड़ियाँ, स्वास्थ्य-ट्रैकिंग कंगन, पोर्टेबल रक्त ग्लूकोज मीटर/रक्तचाप मॉनिटर। प्रदर्शन समय, सूचनाएं, हृदय गति, रक्त ऑक्सीजन स्तर, माप डेटा, आदि। इष्टतम चमक (आमतौर पर 250-950 सीडी/㎡) और कम बिजली की खपत के साथ, वे विस्तारित उपयोग के लिए आदर्श हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: उत्पाद की गुणवत्ता के लिए कौन से विशिष्ट गुणवत्ता नियंत्रण उपाय लागू किए जाते हैं?

उत्तर: हम आने वाली सामग्री के निरीक्षण से लेकर शिपमेंट तक पूर्ण-प्रक्रिया गुणवत्ता नियंत्रण लागू करते हैं:

1. सभी आईसी (ST7789V सहित) मूल निर्माताओं या अधिकृत चैनलों से प्राप्त किए जाते हैं।

2. 100% एलसीडी पैनल ब्राइट डॉट, डार्क डॉट और एकरूपता परीक्षण से गुजरते हैं।

3. मॉड्यूल असेंबली के बाद, उत्पाद 72 घंटे के कमरे के तापमान की उम्र बढ़ने और उच्च-निम्न तापमान चक्र परीक्षण से गुजरते हैं।

4. लगातार उत्पाद की गुणवत्ता सुनिश्चित करने के लिए ट्रेस करने योग्य बैच नंबर प्रदान किए जाते हैं।

Q2: यदि प्रदर्शन में असामान्यताएं या गुणवत्ता संबंधी चिंताएं उत्पन्न होती हैं तो कंपनी क्या सहायता प्रदान करती है?

ए: कस्टम एलसीडी चीन आपूर्तिकर्ता के लिए एक मूलभूत आवश्यकता ग्राहक पूछताछ के प्रति प्रतिक्रिया है। हम तीन स्तरीय तकनीकी सहायता प्रदान करते हैं:

1. 24 घंटे के भीतर प्रारंभिक दोष निदान प्रतिक्रिया।

2. परीक्षण बिंदु वोल्टेज के लिए विस्तृत दोष समस्या निवारण फ़्लोचार्ट और संदर्भ मान का प्रावधान।

3. यदि उत्पाद की गुणवत्ता के मुद्दे की पुष्टि की जाती है, तो हम वापसी और विनिमय नीति में कोई विवाद नहीं होने का वादा करते हैं और एक मूल कारण विश्लेषण (आरसीए) आयोजित करेंगे, आपको एक रिपोर्ट और निवारक उपाय प्रस्तुत करेंगे। हम गुणवत्ता संबंधी मुद्दों को सुधार के अवसर मानते हैं।

Q3: उत्पाद की उपज दर और विश्वसनीयता डेटा क्या हैं?

उत्तर: एक चीनी निर्माता के रूप में, तियानफू गुणवत्ता की खोज में कोई कसर नहीं छोड़ता है। हमारे पूर्व-कारखाना उत्पादों की औसत उपज दर 99.7% से अधिक बनी हुई है। त्वरित जीवन परीक्षण डेटा के अनुसार, मॉड्यूल का एमटीबीएफ (विफलताओं के बीच का औसत समय) सामान्य परिचालन स्थितियों के तहत 50,000 घंटे से अधिक है। इस बीच, हम 12 महीने की वारंटी अवधि प्रदान करते हैं।

Q4: क्या डिस्प्ले को बाहरी धूप में स्पष्ट रूप से पढ़ा जा सकता है?

उत्तर: हाँ. मॉड्यूल में 280-300 सीडी/एम² की केंद्रीय चमक है, जो 200:1 कंट्रास्ट अनुपात के साथ जोड़ी गई है, जो सामान्य आउटडोर प्रकाश व्यवस्था की स्थिति में पठनीयता सुनिश्चित करती है। सीधी धूप वाले वातावरण के लिए, हम एंटी-ग्लेयर उपचार जोड़ने या बैकलाइट चमक बढ़ाने की सलाह देते हैं।

Q5: मॉड्यूल की ऑपरेटिंग तापमान सीमा क्या है?

उत्तर: सामान्य ऑपरेटिंग तापमान रेंज -20°C से +70°C है, और भंडारण तापमान रेंज -30°C से +80°C है, जो अधिकांश एप्लिकेशन वातावरण की आवश्यकताओं को पूरा कर सकता है।

Q6: बैकलाइट का सेवा जीवन क्या है?

ए: बैकलाइट 4 एलईडी के साथ एक समानांतर डिजाइन को अपनाता है, जिसकी सामान्य सेवा जीवन 30,000 घंटे है। बैकलाइट का सामान्य ऑपरेटिंग वोल्टेज 3.2V (80mA) है।

विनिर्देश

विवरण

हमें क्यों चुनें? — अपने घरेलू उपकरण के प्रदर्शन को उन्नत करें

घरेलू उपकरण आवश्यकताओं के लिए बेजोड़ विश्वसनीयता और स्थायित्व

घरेलू उपकरण लंबे समय तक चलने के लिए बनाए जाते हैं - उनके घटकों को भी ऐसा ही करना चाहिए। हमारे मॉड्यूल में 30,000 घंटे का सामान्य बैकलाइट जीवनकाल, -20°C ~ +70°C की व्यापक ऑपरेटिंग तापमान रेंज और 99.7%+ पूर्व-फ़ैक्टरी उपज दर का दावा है। ISO9001 प्रमाणित, वे कठोर घरेलू परिस्थितियों (तेल के धुएं, अत्यधिक तापमान में उतार-चढ़ाव के बारे में सोचें) में पनपते हैं और आपके उत्पाद की गुणवत्ता के वादे के पीछे खड़े रहते हैं।

लागत-प्रभावी समाधान जो बाज़ार में प्रतिस्पर्धात्मकता बढ़ाते हैं

हम "एक-आकार-सभी के लिए फिट" नहीं करते हैं - हम सटीक-इंजीनियर्ड डिस्प्ले प्रदान करते हैं जो आपकी सटीक आवश्यकताओं को पूरा करते हैं। कोई अति-विशिष्टता नहीं है जो बजट बर्बाद करती है, कोई कम प्रदर्शन नहीं है जो उपयोगकर्ताओं को निराश करता है। हमारे समाधान आपकी बीओएम लागतों को कम करते हुए निर्बाध इंटरैक्शन और क्रिस्टल-स्पष्ट दृश्यता को संतुलित करते हैं, जिससे आपके उत्पादों को अपराजेय मूल्य-प्रदर्शन बढ़त मिलती है।

बाज़ार में तेजी से पहुंचने के लिए प्लग-एंड-प्ले एकीकरण

थकाऊ डिबगिंग छोड़ें. हमारे मॉड्यूल में मानक समानांतर इंटरफेस, सिद्ध ड्राइवर और पूर्ण आरंभीकरण नमूना कोड की सुविधा है। अपनी अनुसंधान एवं विकास समयसीमा में कटौती करें, उत्पाद विकास में तेजी लाएं, और अपने स्मार्ट घरेलू उपकरणों को स्टोर अलमारियों पर और ग्राहकों के हाथों में जल्दी पहुंचाएं।
