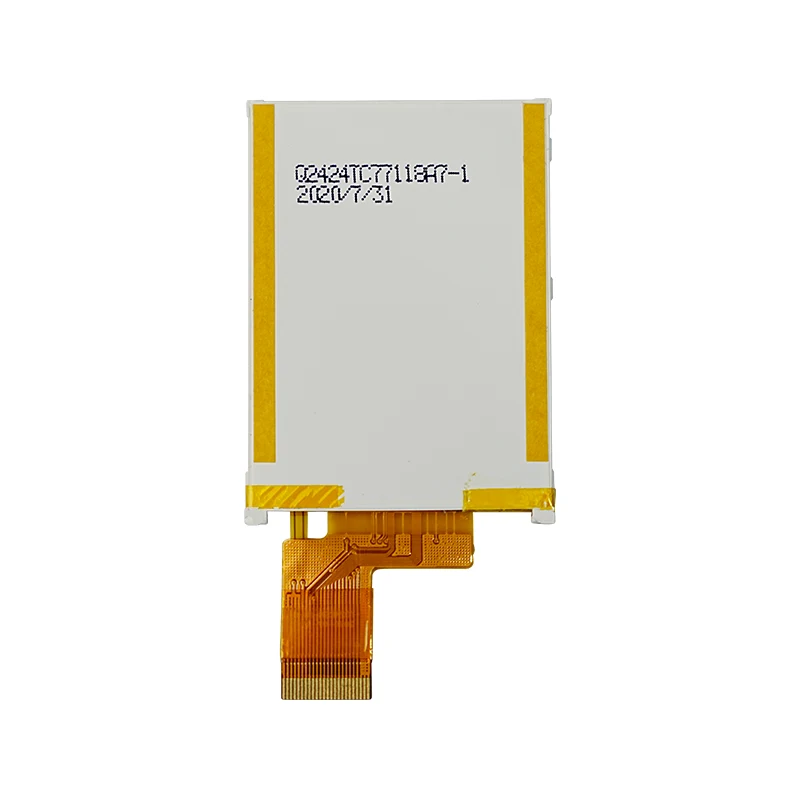

2.4 '' सक्रिय मैट्रिक्स छोटे टीएफटी एलसीडी डिस्प्ले मॉड्यूल

Tianfu 2.4 '' सक्रिय मैट्रिक्स स्मॉल TFT LCD डिस्प्ले मॉड्यूल SPI 4W इंटरफ़ेस (240RGB × 320 रिज़ॉल्यूशन, 12 बजे देखने) के साथ, कठोर वातावरण के लिए -30 ° C ~+85 ° C पर संचालित होता है। एल्यूमीनियम फ्रेम और लो-पावर एलईडी बैकलाइट के साथ प्रमाणित सीई/आरओएचएस, यह ट्रांसमिसिव 2.4 '' सक्रिय मैट्रिक्स स्मॉल टीएफटी एलसीडी डिस्प्ले मॉड्यूल ऑटोमोटिव डैशबोर्ड, औद्योगिक सिस्टम, आउटडोर IoT, और होम एप्लिकेशन (वाशिंग मशीन/वैक्यूम) परोसता है।

जांच भेजें

उत्पाद वर्णन

एलसीडी मॉड्यूल निर्माण के रूप में छोटे-बैच ट्रायल ऑर्डर और कस्टम फर्मवेयर/इंटरफ़ेस डिज़ाइन, तियानफू का समर्थन करना, 12 महीने की वारंटी द्वारा समर्थित स्मार्ट कंट्रोल/पोर्टेबल इंस्ट्रूमेंट्स में सहज एकीकरण सुनिश्चित करता है।

Tianfu 2.4 '' सक्रिय मैट्रिक्स छोटे TFT LCD प्रदर्शन मॉड्यूल स्टॉक सुविधाओं में

1. उच्च-रिज़ॉल्यूशन QVGA प्रदर्शन

240 (RGB) × 320 पिक्सेल TFT-LCD तकनीक के साथ, विस्तृत ग्राफिक्स और पाठ के लिए तेज और जीवंत दृश्य प्रदान करते हैं।

2. ओप्टिमाइज़्ड व्यूइंग प्रदर्शन

12 बजे 300 सीडी/मीटर विशिष्ट चमक (केंद्र बिंदु) और 200: 1 विपरीत अनुपात के साथ कोण, विविध प्रकाश स्थितियों में उत्कृष्ट दृश्यता सुनिश्चित करना।

3. गतिशील सामग्री के लिए तेजी से प्रतिक्रिया

रैपिड पिक्सेल संक्रमण: 15ms राइज़ टाइम (टीआर) और 20ms फॉल टाइम (टीएफ), चिकनी वीडियो प्लेबैक और इंटरैक्टिव एप्लिकेशन के लिए आदर्श।

4. सेरिंग-कुशल संचालन

कम बिजली की खपत: एकीकृत डीसी/डीसी कनवर्टर प्रौद्योगिकी द्वारा बढ़ाया गया, 5mA ठेठ वर्तमान ड्रा के साथ 2.8V/3.3V लॉजिक वोल्टेज पर संचालित होता है।

30,000-घंटे एलईडी बैकलाइट लाइफस्पैन (विशिष्ट), थर्मल साइकिलिंग, कंपन और आर्द्रता प्रतिरोध सहित कठोर विश्वसनीयता परीक्षणों के माध्यम से मान्य है।

Tianfu अनुकूलित 2.4 '' सक्रिय मैट्रिक्स छोटे TFT LCD प्रदर्शन मॉड्यूल विनिर्देश

पैरामीटर	Q27 (IL18961 ड्राइवर आईसी के साथ TFT-LCD)
मॉड्यूल प्रकार	2.7 "TFT/16M रंग
संकल्प	960 × 240 पिक्सल (ग्राफिक डॉट-मैट्रिक्स)
इंटरफ़ेस	एसपीआई और आरजीबी
प्रदर्शन विधा	ट्रांसमिसिव टीएफटी
बैकलाइट	सफेद एलईडी (समानांतर)
यांत्रिक आयाम	39.1 (डब्ल्यू) × 67.5 (एच) × 2.4 (टी) मिमी (एफपीसी बाहर रखा गया)
सक्रिय क्षेत्र	33.06 (डब्ल्यू) × 58.80 (एच) मिमी
पिक्सेल पिच	0.18375 (डब्ल्यू) × 0.13775 (एच) मिमी
विद्युत विनिर्देश	· लॉजिक वोल्टेज (VDD): 3.0–3.6V (टाइप। 3.3V) · इनपुट वोल्टेज (VIH): 0.8 × IOVCC से IOVCC · इनपुट वोल्टेज (VIL): -0.3V से 0.2 × IOVCC · वर्तमान खपत: 8mA (टाइप।)
बैकलाइट विनिर्देश	· वोल्टेज: 8.7–10.2V · वर्तमान: 15-25ma · ऑपरेटिंग टेम्प: -20 ° C से +70 ° C · भंडारण अस्थायी: -30 ° C से +80 ° C
समय की विशेषताएं	· क्लिन आवृत्ति: 13.5–30MHz (टाइप। 27MHz) · एचएसडी अवधि: 1024-1907 क्लिन चक्र · ऊर्ध्वाधर सिंक: 242.5-450.5H (NTSC/PAL)

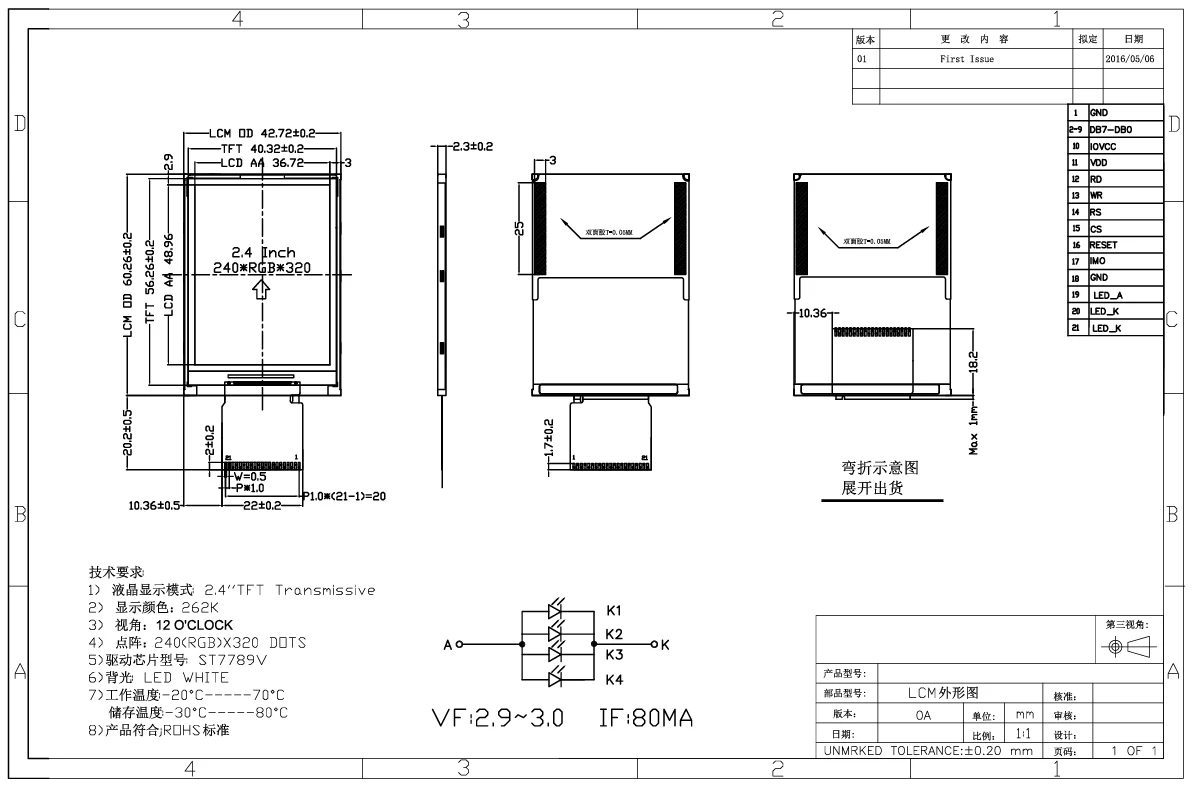

Tianfu 2.4 '' सक्रिय मैट्रिक्स छोटे TFT LCD प्रदर्शन मॉड्यूल विवरण

Tianfu छोटा TFT LCD मॉड्यूल अनुप्रयोग

Tianfu अग्रणी समय

मानक उत्पाद		अनुकूलित उत्पाद
आदेश मात्रा	डिलीवरी का समय	अनुकूलन प्रकार	डिलीवरी का समय
1-30 पीसी	तुरंत	सामान्य	5-8 सप्ताह
31-100 पीसी	1 सप्ताह	पांचवें वेतन आयोग	4 सप्ताह
101-500 पीसी	1-2 सप्ताह	सीटीपी	6 सप्ताह
501-1000 पीसी	2-5 सप्ताह	बी/एल	6 सप्ताह
1001-5000 पीसी	4-5 सप्ताह	चालक बोर्ड	8 सप्ताह
5000+ पीसी	5-7 सप्ताह	एलसीडी पैनल	16 सप्ताह
