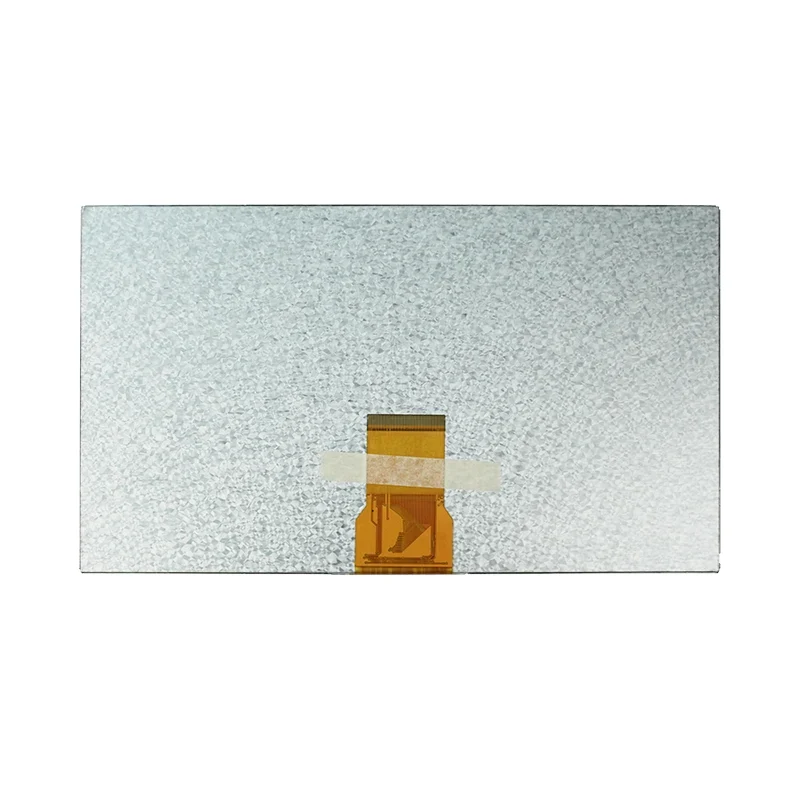

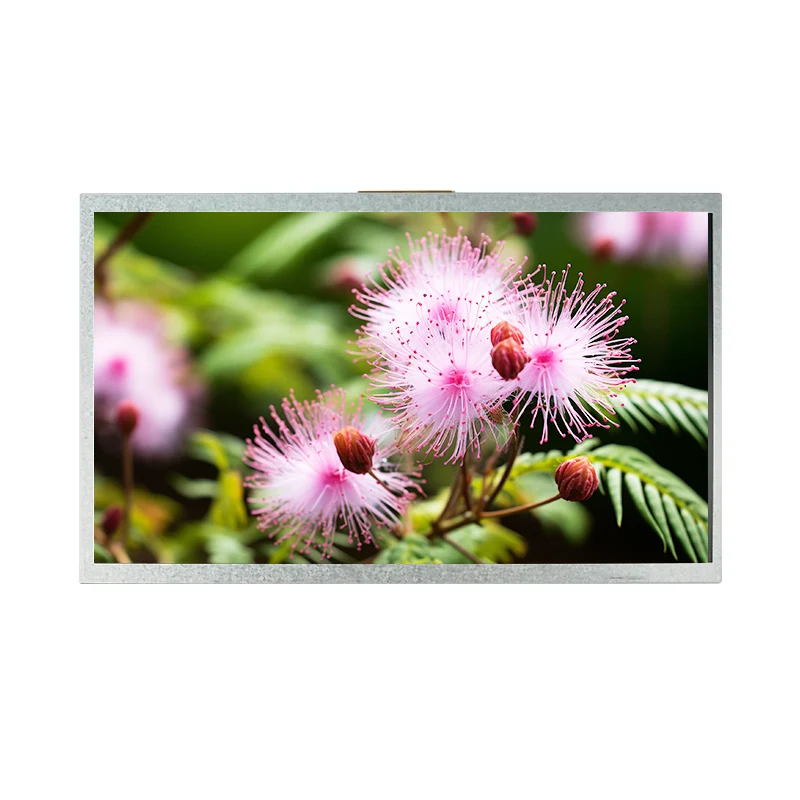

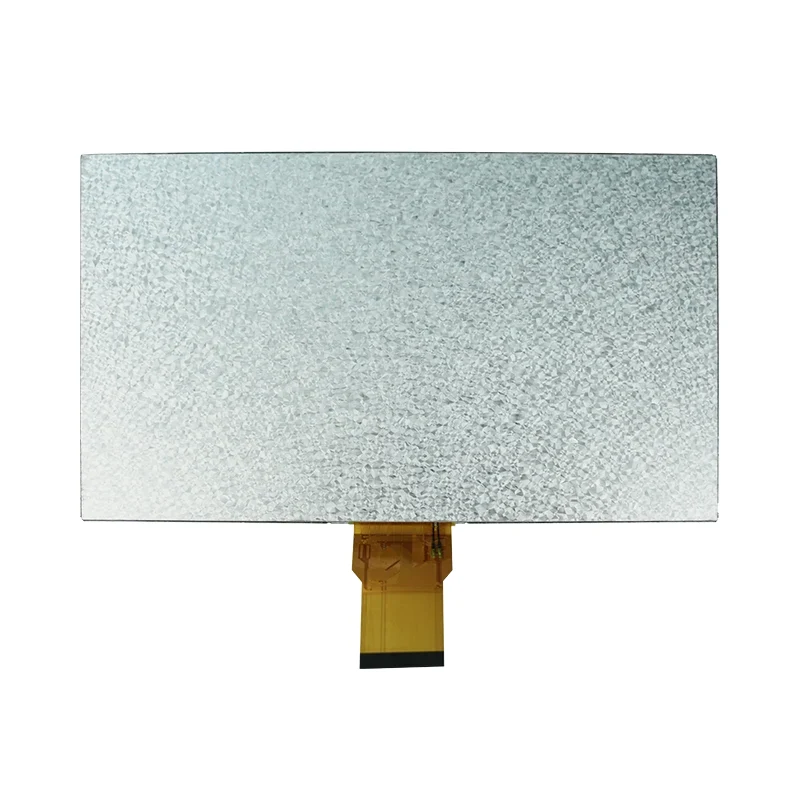

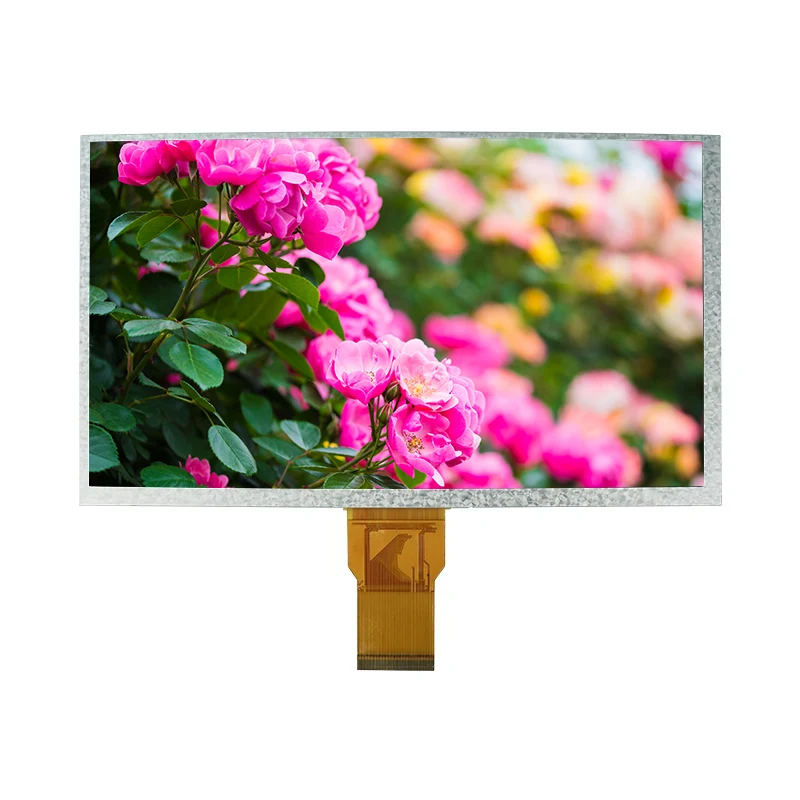

9.0' औद्योगिक एचडीएमआई टीएफटी एलसीडी डिस्प्ले मॉड्यूल

मुख्य लाभ - यह मॉड्यूल आपके डिज़ाइन पर क्यों फिट बैठता है

📐WVGA उच्च-रिज़ॉल्यूशन स्पष्टता

आरजीबी-स्ट्राइप व्यवस्था के साथ स्पष्टता 800×480 पिक्सल एचएमआई इंटरफेस के लिए स्पष्ट छवियां और बढ़िया टेक्स्ट प्रदान करते हैं।

🔌निर्बाध इंटरफ़ेस संगतता

24-बिट समानांतर आरजीबी (एमपीयू इंटरफ़ेस) अधिकांश औद्योगिक और उपभोक्ता नियंत्रकों के साथ काम करता है, जिससे विकास प्रयास कम हो जाते हैं।

❄️🔥विस्तृत तापमान रेंज

-10℃ से 60℃ तक संचालित होता है; -20℃ तक भंडारण। अनियमित फ़ैक्टरी फर्श या बाहरी बाड़ों में विश्वसनीय।

💡लंबे समय तक चलने वाली बैकलाइट

20,000 घंटे का एलईडी जीवनकाल डाउनटाइम और प्रतिस्थापन लागत को कम करता है। 120 सीडी/एम² ल्यूमिनेन्स उत्कृष्ट पठनीयता प्रदान करता है।

⚙️दांताप्रौद्योगिकी एवं झिलमिलाहट नियंत्रण

चिप-ऑन-ग्लास पैकेजिंग कॉम्पैक्टनेस सुनिश्चित करती है, जबकि एडजस्टेबल VCOM (4.0–4.4V) आपको न्यूनतम झिलमिलाहट के लिए फाइन-ट्यून करने की सुविधा देता है।

🛠️अनुकूलन तैयार

छोटे-बैच परीक्षण आदेश स्वीकार किए गए। आपकी विशिष्ट आवश्यकताओं से मेल खाने के लिए अनुकूलन योग्य एफपीसी, बी/एल, टच पैनल और फर्मवेयर।

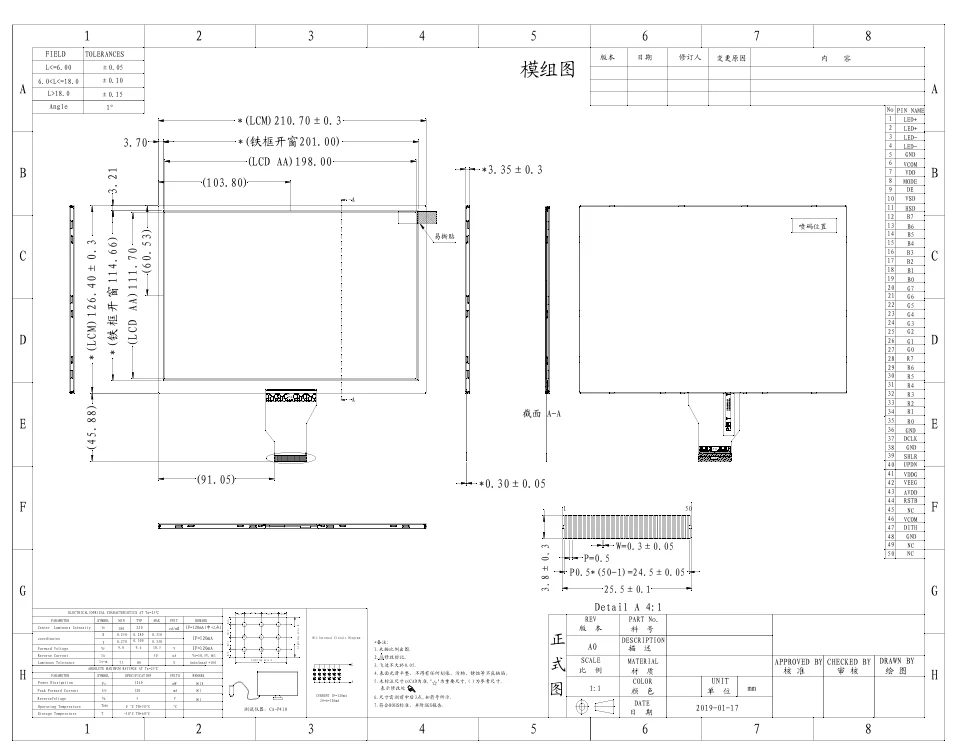

तकनीकी निर्देश

विवरण

अनुप्रयोग एवं सफलता की कहानियाँ

यह 9.0" एचएमआई वर्ग टीएफटी एलसीडी मॉड्यूल उद्योगों की एक विस्तृत श्रृंखला में सफलतापूर्वक तैनात किया गया है। नीचे विशिष्ट मामले और वास्तविक दुनिया के उदाहरण हैं जहां तियानफू डिस्प्ले ने ग्राहकों को उनके लक्ष्य हासिल करने में मदद की।

🏭औद्योगिक स्वचालन - सीएनसी मशीन के लिए नियंत्रण कक्ष

एक यूरोपीय मशीनरी निर्माता को अपने सीएनसी ऑपरेटर पैनल के लिए एक मजबूत डिस्प्ले की आवश्यकता थी। व्यापक ऑपरेटिंग तापमान (-10℃ से 60℃) और सीओजी कॉम्पैक्टनेस ने उनके मौजूदा आवास में निर्बाध एकीकरण की अनुमति दी। परिणाम: फ़ील्ड विफलताओं में 30% की कमी और सरलीकृत असेंबली।

🏥चिकित्सा उपकरण - रोगी मॉनिटर इंटरफ़ेस

एक चिकित्सा उपकरण स्टार्टअप के लिए, हमने उनके पोर्टेबल मॉनिटर को फिट करने के लिए एक कस्टम एफपीसी और बैकलाइट डिज़ाइन प्रदान किया। 350:1 कंट्रास्ट अनुपात उज्ज्वल अस्पताल वातावरण में भी स्पष्ट तरंग प्रदर्शन सुनिश्चित करता है। 12-महीने की वारंटी ने उन्हें नियामक प्रस्तुतीकरण के लिए आत्मविश्वास दिया।

🏠 एसमार्ट होम - सेंट्रल कंट्रोल पैनल

एक स्मार्ट होम इंटीग्रेटर ने अपने 24-बिट आरजीबी इंटरफ़ेस के लिए इस मॉड्यूल को चुना, जिसने सुचारू एनीमेशन रेंडरिंग को सक्षम किया। एडजस्टेबल वीकॉम ने कम चमक पर झिलमिलाहट को खत्म करने में मदद की, उपयोगकर्ता को बढ़ाया

रात के समय उपयोग के दौरान अनुभव।

📊वाणिज्यिक कियॉस्क - आउटडोर टिकटिंग टर्मिनल

-20℃ तक भंडारण तापमान के साथ, मॉड्यूल बाहरी कियोस्क में सर्दियों की स्थिति में जीवित रहा। 20,000 घंटे की बैकलाइट लाइफ ने रखरखाव कॉल को कम कर दिया, जिससे ग्राहक के लिए स्वामित्व की कुल लागत कम हो गई।

अनुकूलन विकल्प

• एफपीसी (लचीला मुद्रित सर्किट):अपने कनेक्टर से मेल खाने के लिए पिनआउट, लंबाई या आकार को संशोधित करें।
• बैकलाइट (बी/एल):विशिष्ट प्रकाश आवश्यकताओं के लिए चमक, रंग या एलईडी लेआउट समायोजित करें।
• टच पैनल: जोड़ेंकस्टम ओवरले के साथ प्रतिरोधक या कैपेसिटिव टच।
• फ़र्मवेयर और इंटरफ़ेस:प्रारंभिक अनुक्रमों को प्रीलोड करें या गैर-मानक एमसीयू समय के अनुकूल बनें।
• कवर ग्लास और ऑप्टिकल बॉन्डिंग:बेहतर स्थायित्व और ऑप्टिकल स्पष्टता के लिए।

हमारा उत्पादन एवं गुणवत्ता प्रवाह

1.डिजाइन एवं इंजीनियरिंग समीक्षा:हमारी टीम अनुकूलता को सत्यापित करने और अनुकूलन का सुझाव देने के लिए आपकी योजनाओं के साथ काम करती है।

2. प्रोटोटाइपिंग (2-3 सप्ताह):सत्यापन के लिए छोटे बैच के नमूने; आवश्यकतानुसार पुनरावृत्तीय समायोजन।

3. विश्वसनीयता परीक्षण:विशिष्टताओं को पूरा करने के लिए प्रत्येक बैच तापमान चक्रण, कंपन और बैकलाइट उम्र बढ़ने के परीक्षणों से गुजरता है।

4. बड़े पैमाने पर उत्पादन (3-6 सप्ताह):सीओजी बॉन्डिंग, एफपीसी असेंबली, बैकलाइट इंटीग्रेशन और ऑप्टिकल निरीक्षण।

5.100% निवर्तमान निरीक्षण:अंतिम विद्युत, ऑप्टिकल और दृश्य जांच। लॉट ट्रैसेबिलिटी रिकॉर्ड 5 वर्षों तक रखे गए।

हम डेटाशीट, इनिशियलाइज़ेशन कोड और परीक्षण रिपोर्ट सहित पूर्ण दस्तावेज़ीकरण भी प्रदान करते हैं - जो आपके इंजीनियरों को आत्मविश्वास से एकीकृत करने के लिए सशक्त बनाता है।
