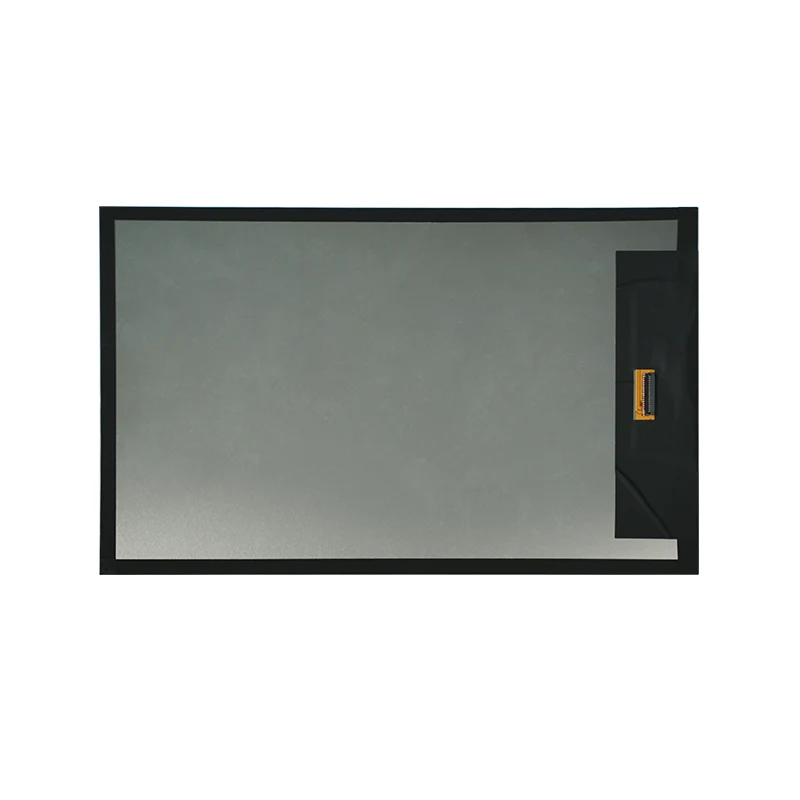

8.0 'इंडस्ट्रियल आईपीएस एचडी टीएफटी एलसीडी डिस्प्ले मॉड्यूल

Tianfu, यह 8.0 'औद्योगिक IPS HD TFT LCD डिस्प्ले मॉड्यूल 800 × 1280 रिज़ॉल्यूशन के साथ, कुरकुरा दृश्य, 1200: 1 कंट्रास्ट, और 80 ° चौड़े देखने वाले कोणों के साथ। सहज एकीकरण के लिए Mipi DSI (4-लेन) की विशेषता, 280CD/M and My चमक, और अल्ट्रा-स्लिम 2.7 मिमी प्रोफ़ाइल। औद्योगिक-ग्रेड टेम्प सहिष्णुता (-20 ° C ~+60 ° C) और 30ms प्रतिक्रिया समय के साथ विश्वसनीयता के लिए निर्मित। 8.0 'इंडस्ट्रियल आईपीएस एचडी टीएफटी एलसीडी डिस्प्ले मॉड्यूल मेडिकल, इंडस्ट्रियल और प्रीमियम कंज्यूमर टेक के लिए आदर्श है।

जांच भेजें

उत्पाद वर्णन

छोटे-बैच ट्रायल ऑर्डर और कस्टम फर्मवेयर/इंटरफ़ेस डिज़ाइन का समर्थन करते हुए, IPS HD TFT LCD डिस्प्ले मॉड्यूल निर्माण, Tianfu 12 महीने की वारंटी द्वारा समर्थित स्मार्ट कंट्रोल/पोर्टेबल इंस्ट्रूमेंट्स में सहज एकीकरण सुनिश्चित करता है।

Tianfu 8.0 'औद्योगिक IPS HD TFT LCD प्रदर्शन मॉड्यूल स्टॉक सुविधाओं में

1.Crisp WXGA स्पष्टता

16.7 मी रंग के साथ 800 × 1280 रिज़ॉल्यूशन औद्योगिक और चिकित्सा डिस्प्ले के लिए तेज, आजीवन दृश्य प्रदान करता है।

2. IIPS प्रौद्योगिकी

80 ° चौड़ा देखने वाले कोण और 1200: 1 कंट्रास्ट अनुपात किसी भी परिप्रेक्ष्य से लगातार छवि गुणवत्ता सुनिश्चित करता है।

3.Ultra-slim डिजाइन

2.7 मिमी की मोटाई और 114.7 × 184.2 मिमी पदचिह्न अंतरिक्ष-विवश उपकरणों में सहज एकीकरण को सक्षम करते हैं।

4.Robust विश्वसनीयता

-20 ° C से +60 ° C ऑपरेशन और कठोर वातावरण के लिए 90% आर्द्रता प्रतिरोध के साथ औद्योगिक-ग्रेड स्थायित्व।

Tianfu अनुकूलित 8.0 'औद्योगिक IPS HD TFT LCD प्रदर्शन मॉड्यूल विनिर्देश

डिस्प्ले प्रकार	8.0-इंच ट्रांसमिसिव ए-सी टीएफटी-एलसीडी (आईपीएस तकनीक)
संकल्प	800 (RGB) × 1280 (WXGA) 16.7 मीटर रंग
पिक्सेल विवरण	• पिक्सेल पिच: 44.85 माइक्रोन (एच) × 134.55 माइक्रोन (वी) • व्यवस्था: आरजीबी वर्टिकल स्ट्राइप
प्रदर्शन प्रदर्शन	• luminance: 280 CD/M g (टाइप।) • कंट्रास्ट अनुपात: 1200: 1 (टाइप।) • प्रतिक्रिया समय: 30ms (टाइप।) • कोण देखना: 80 ° (h/v)
बिजली की आवश्यकताएं	• एनालॉग सप्लाई (वीसीआई): 2.5–4.8 वी • इंटरफ़ेस आपूर्ति (IOVCC): 1.65–3.6V • बैकलाइट करंट: 140mA (टाइप।) • पावर अनुक्रम सहिष्णुता: 120ms (SLPOUT मोड)
इंटरफ़ेस	• प्रकार: MIPI DSI (केवल वीडियो मोड) • कॉन्फ़िगरेशन: 4 डेटा लेन + 1 घड़ी लेन • ड्राइवर आईसी: JD9365DA • रीसेट लॉजिक: एक्टिव-लो आरएसटी पिन

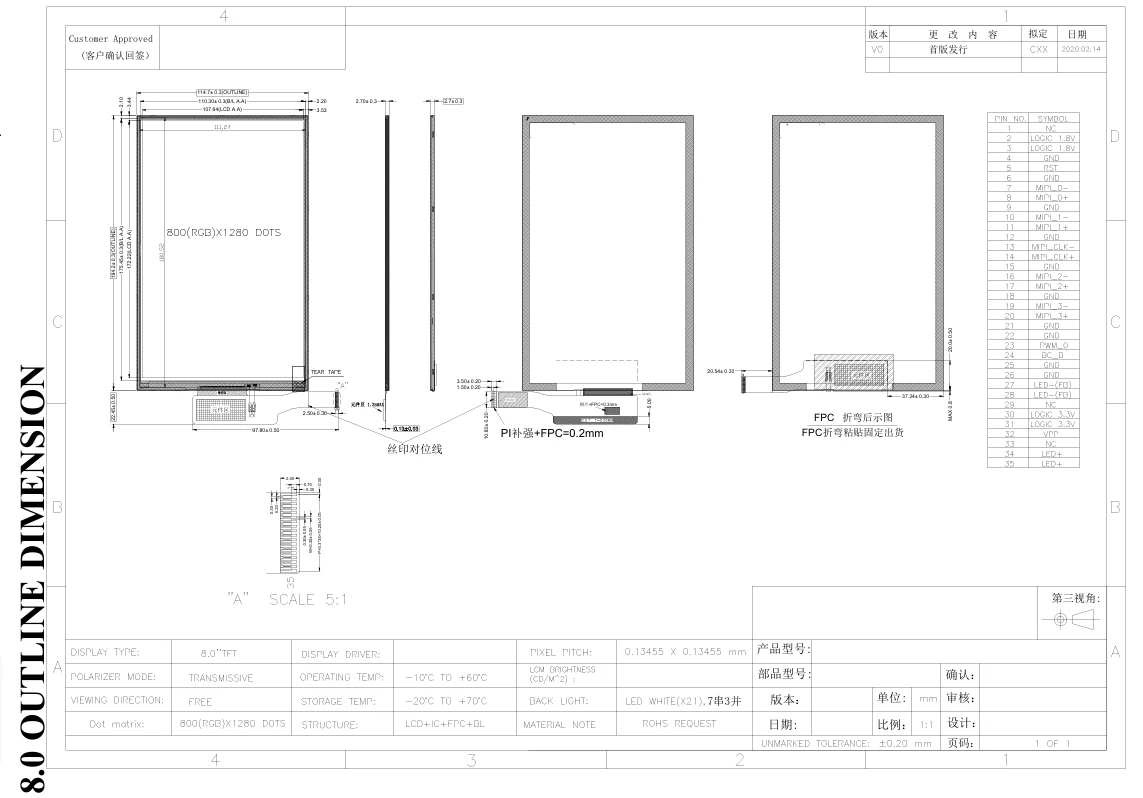

यांत्रिक विशेषताएं	• आयाम: 114.7 × 184.2 × 2.7 मिमी (L × W × H) • सक्रिय क्षेत्र: 107.64 × 172.22 मिमी • वजन: टीबीडी (टाइप।)
विश्वसनीयता परीक्षण	• ऑपरेटिंग अस्थायी: -20 ° C से +60 ° C • भंडारण अस्थायी: -30 ° C से +70 ° C • आर्द्रता: 60 डिग्री सेल्सियस (96hrs) पर 90% आरएच • थर्मल शॉक: 30 साइकिल (-20 ° C)+80 ° C)
बैकलाइट एकक	• प्रकार: एकल एलईडी (साइड-लाइट) • फॉरवर्ड वोल्टेज: 9.6V (टाइप।) • लाइफटाइम: टीबीडी • नियंत्रण: पिन 23 के माध्यम से पीडब्लूएम डिमिंग

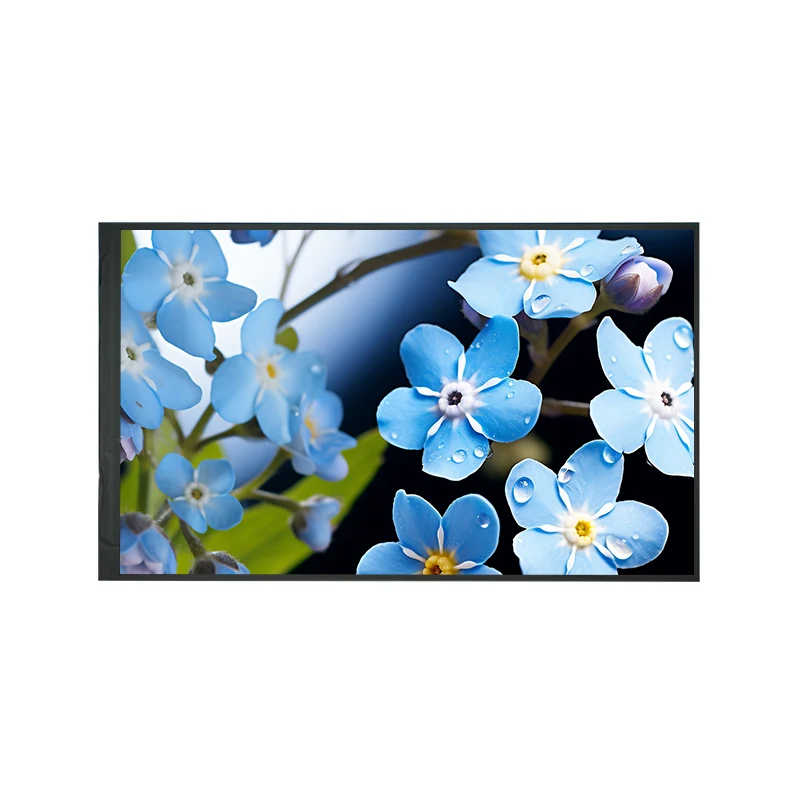

Tianfu 8.0 'औद्योगिक IPS HD TFT LCD प्रदर्शन मॉड्यूल विवरण

Tianfu 8.0 'औद्योगिक IPS HD TFT LCD डिस्प्ले मॉड्यूल एप्लिकेशन

Tianfu अग्रणी समय

मानक उत्पाद		अनुकूलित उत्पाद
आदेश मात्रा	डिलीवरी का समय	अनुकूलन प्रकार	डिलीवरी का समय
1-30 पीसी	तुरंत	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
31-100 पीसी	1 सप्ताह	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
101-500 पीसी	2 सप्ताह के भीतर	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
501-1000 पीसी	3 सप्ताह के भीतर	बी/एल एंड एफपीसी और टीपी	5 सप्ताह के भीतर
1001-5000 पीसी	3 सप्ताह के भीतर	बीएल और एफपीसी और टीपी	6 सप्ताह के भीतर
5000+ पीसी	4 सप्ताह के भीतर	बीएल और एफपीसी और टीपी	6 सप्ताह के भीतर
