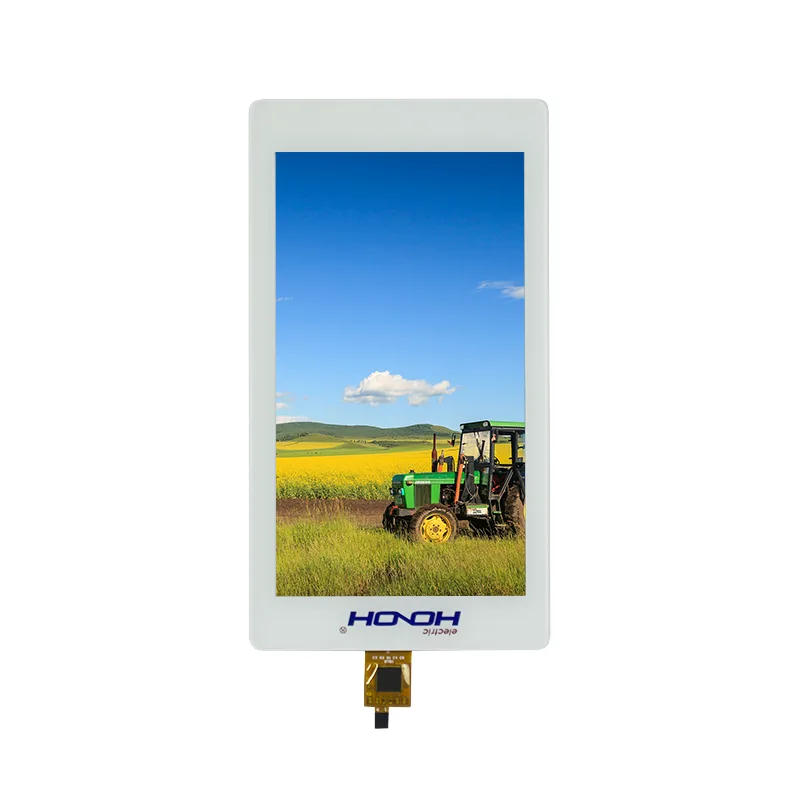

5.0' कैपेसिटिव टीएफटी छोटा टीएफटी टच स्क्रीन मॉड्यूल

यह आपके समाधान में कैसे मदद कर सकता है?

सटीक मल्टी-टच: 5 उंगलियों तक की एक साथ पहचान का समर्थन करता है, पिंच-टू-ज़ूम, स्क्रॉलिंग और मल्टी-पॉइंट टैपिंग जैसे जटिल इशारों को सक्षम करता है।

कठोर वातावरण में स्थिर संचालन: एक विस्तृत ऑपरेटिंग तापमान रेंज (-10°C से +60°C) और उत्कृष्ट रासायनिक प्रतिरोध का दावा करता है, जो इसे औद्योगिक, बाहरी और चिकित्सा वातावरण के लिए उपयुक्त बनाता है।

होस्ट सिस्टम के साथ कुशल संचार: सरल और तेज़ एकीकरण सुनिश्चित करते हुए, एक मानक I²C (COb प्रोटोकॉल) इंटरफ़ेस के माध्यम से आपके माइक्रोकंट्रोलर या प्रोसेसर से जुड़ता है।

दीर्घकालिक विश्वसनीय इंटरेक्शन: 10 मिलियन बार तक की क्लिक लाइफ की सुविधा, जो इसे उच्च स्थायित्व की मांग करने वाले उत्पादों के लिए एक आदर्श विकल्प बनाती है।

यह मॉड्यूल उच्च प्रकाश संप्रेषण, उच्च कठोरता वाली सतह और तेज़ प्रतिक्रिया समय को जोड़ता है, जो इसे आधुनिक स्पर्श-सक्षम उपकरणों में एक अनिवार्य कोर इंटरैक्टिव घटक बनाता है।

विनिर्देश

विवरण

5.0' कैपेसिटिव टीएफटी छोटा टीएफटी टच स्क्रीन मॉड्यूल अपनी उच्च विश्वसनीयता, व्यापक तापमान संचालन और उत्कृष्ट हस्तक्षेप-विरोधी क्षमता के कारण निम्नलिखित क्षेत्रों में व्यापक रूप से उपयोग किया जाता है:

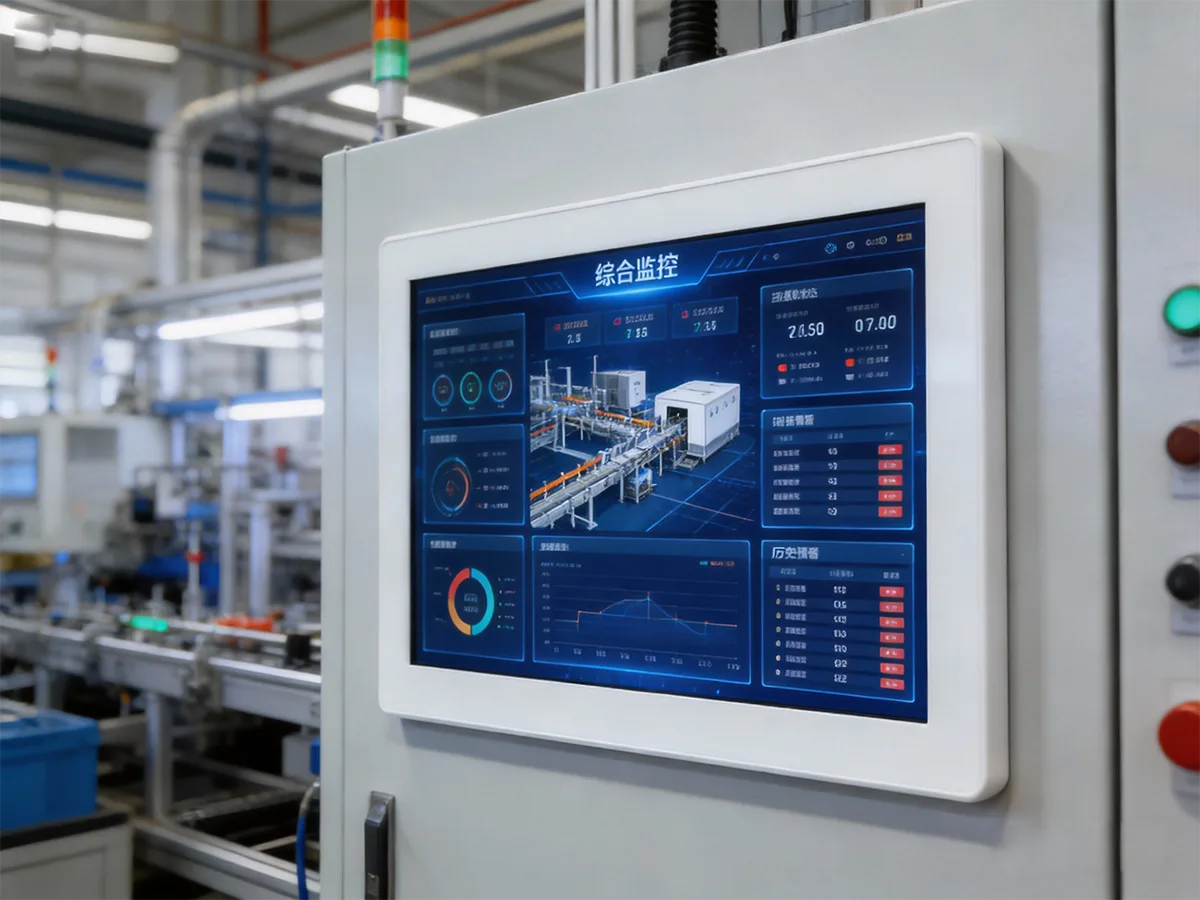

• औद्योगिक स्वचालन और नियंत्रण: फैक्टरी उत्पादन लाइन नियंत्रण पैनल, पीएलसी मानव-मशीन इंटरफेस (एचएमआई), और परीक्षण और माप उपकरण।

• चिकित्सा और प्रयोगशाला उपकरण: पोर्टेबल नैदानिक ​​उपकरण, प्रयोगशाला विश्लेषण उपकरण, और चिकित्सा निगरानी स्क्रीन (इसके उत्कृष्ट रासायनिक सफाई प्रतिरोध से लाभान्वित)।

• ऑटोमोटिव और परिवहन प्रणाली: वाहन केंद्रीय नियंत्रण स्क्रीन, रियर-व्यू मिरर टच नियंत्रण, चार्जिंग पाइल इंटरफेस और नेविगेशन डिवाइस में।

• स्मार्ट होम और IoT: उच्च स्तरीय स्मार्ट पैनल, सुरक्षा प्रणाली नियंत्रक और स्मार्ट उपकरण नियंत्रण केंद्र।

• वाणिज्यिक और खुदरा: स्वयं-सेवा टर्मिनल (कियोस्क), पीओएस सिस्टम, और इंटरैक्टिव सूचना डिस्प्ले।

विशिष्ट ग्राहक मामला: एक प्रसिद्ध औद्योगिक एचएमआई निर्माता ने इस मॉड्यूल को अपनी नई पीढ़ी के पोर्टेबल नियंत्रक में एकीकृत किया है। इसने शून्य विफलता दर के साथ धूल भरे और तैलीय वातावरण में तीन वर्षों से अधिक समय तक स्थिर रूप से काम किया है, जिससे ग्राहक के उपकरणों की बाजार प्रतिस्पर्धात्मकता में उल्लेखनीय वृद्धि हुई है।

Q1: यह टच स्क्रीन किस ऑपरेटिंग सिस्टम या मुख्य नियंत्रण चिप्स का समर्थन करता है?

ए: यह मॉड्यूल मानक I²C प्रोटोकॉल के माध्यम से संचार करता है और सैद्धांतिक रूप से किसी भी माइक्रोकंट्रोलर (जैसे STM32, ESP32, Arduino, आदि) या प्रोसेसर (जैसे ऑलविनर, रॉकचिप, आदि) के साथ संगत है जिसमें I²C इंटरफ़ेस होता है। हम ग्राहकों द्वारा त्वरित एकीकरण की सुविधा के लिए बुनियादी ड्राइवर उदाहरण प्रदान करते हैं।

Q2: सक्रिय क्षेत्र और समग्र आयामों के बीच क्या संबंध है?

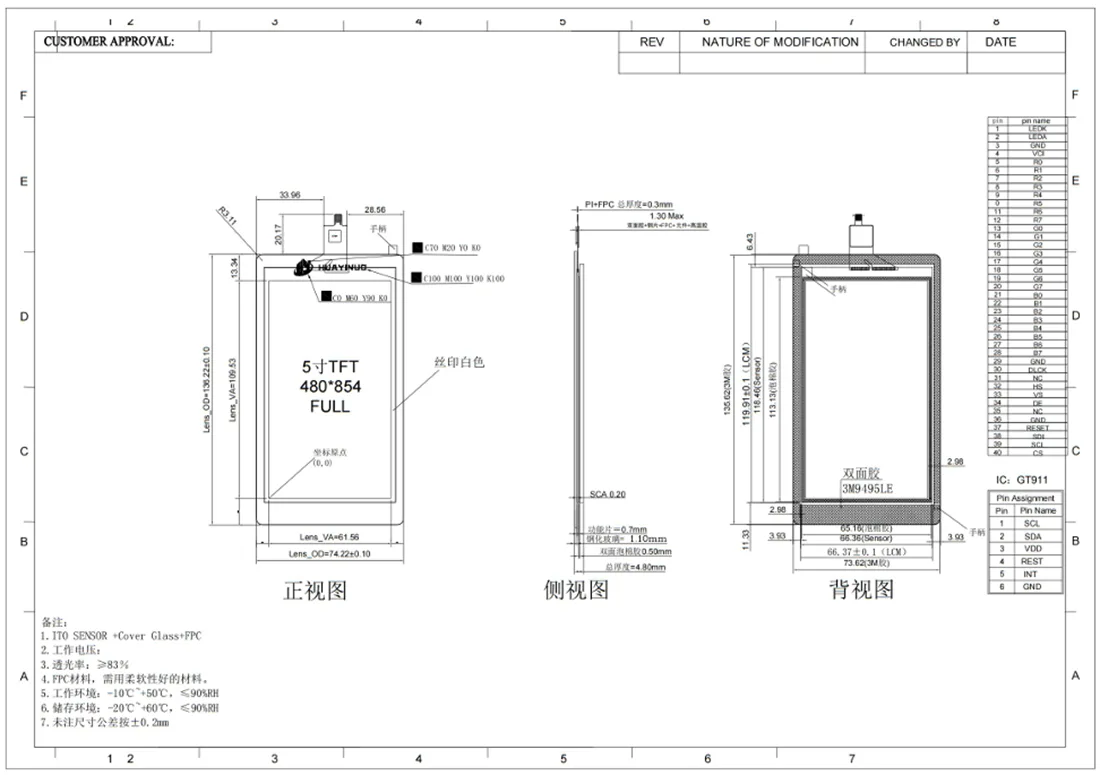

ए: समग्र आयाम (74.22 x 136.22 मिमी) मॉड्यूल के भौतिक बाहरी फ्रेम आकार का प्रतिनिधित्व करते हैं। सक्रिय क्षेत्र (61.56 x 109.53 मिमी) वह क्षेत्र है जहां उपयोगकर्ता वास्तव में ग्लास के माध्यम से प्रदर्शन सामग्री देख सकता है। दोनों के बीच के बेज़ल का उपयोग निशानों को रूट करने और संरचनात्मक निर्धारण के लिए किया जाता है।

Q3: सतह कठोरता "≥6H" का क्या मतलब है? क्या यह खरोंच प्रतिरोधी है?

उ: "6H" एक पेंसिल कठोरता परीक्षण के परिणाम को संदर्भित करता है, जिसका अर्थ है कि सतह 6H की कठोरता के साथ एक पेंसिल से निशान छोड़े बिना खरोंच का विरोध कर सकती है। यह इंगित करता है कि ग्लास कवर में दैनिक खरोंच के लिए मजबूत प्रतिरोध है और यह चाबियों या चाकू जैसी कठोर वस्तुओं से होने वाली क्षति को प्रभावी ढंग से रोक सकता है।

Q4: इंटरफ़ेस में "INT" पिन का क्या कार्य है?

उत्तर: INT (इंटरप्ट) पिन एक बहुत ही उपयोगी सुविधा है। जब कोई टच इवेंट होता है, तो टच स्क्रीन नियंत्रक इस पिन के माध्यम से मुख्य नियंत्रण एमसीयू को सक्रिय रूप से सूचित कर सकता है, जिससे एमसीयू को टच स्क्रीन को लगातार पोल करने की आवश्यकता समाप्त हो जाती है। यह सिस्टम की बिजली खपत को काफी कम करता है और प्रतिक्रिया दक्षता में सुधार करता है।

Q5: क्या ऑपरेटिंग तापमान रेंज -10°C से 60°C ठंडे बाहरी वातावरण के लिए उपयुक्त है?

उत्तर: हां, यह रेंज अधिकांश आउटडोर और ऑटोमोटिव एप्लिकेशन परिदृश्यों को कवर करती है। अधिक चरम वातावरण (जैसे -10 डिग्री सेल्सियस से नीचे तापमान) के लिए, हम एक अनुकूलित विस्तृत तापमान संस्करण प्रदान कर सकते हैं। विवरण के लिए कृपया हमारी तकनीकी बिक्री टीम से परामर्श लें।

तियानफू ग्राहकों को उच्च-गुणवत्ता, अत्यधिक विश्वसनीय उत्पाद प्रदान करने के लिए प्रतिबद्ध है और उसने एक व्यापक गुणवत्ता नियंत्रण प्रणाली स्थापित की है।

• कठोर उत्पादन परीक्षण: शून्य-दोष वितरण सुनिश्चित करने के लिए फैक्ट्री से निकलने वाली प्रत्येक टच स्क्रीन 100% कार्यात्मक परीक्षण, दृश्य निरीक्षण और इन्सुलेशन/वोल्टेज परीक्षण का सामना करती है।

• पर्यावरणीय विश्वसनीयता सत्यापन: ISO9001 प्रमाणित प्रणाली के तहत निर्मित, हमारे उत्पादों ने डेटाशीट में निर्दिष्ट पर्यावरणीय परिस्थितियों के तहत दीर्घकालिक स्थिर संचालन सुनिश्चित करने के लिए उच्च-निम्न तापमान साइकलिंग परीक्षण, नम-गर्मी परीक्षण और दीर्घकालिक उम्र बढ़ने के परीक्षण पास कर लिए हैं।

• रासायनिक और स्थायित्व अनुपालन: सभी सामग्रियां RoHS पर्यावरण निर्देश का अनुपालन करती हैं। मॉड्यूल ने कठोर अल्कोहल वाइपिंग परीक्षणों और 10 मिलियन तक मैकेनिकल क्लिक लाइफ परीक्षणों को सफलतापूर्वक पास कर लिया है, जिससे साबित होता है कि इसकी गुणवत्ता समय की कसौटी पर खरी उतरती है।

• तकनीकी सहायता और आश्वासन: हम विस्तृत तकनीकी दस्तावेज, डेटाशीट और एकीकरण गाइड प्रदान करते हैं। उत्पाद शिपमेंट की तारीख से 24 महीने की वारंटी द्वारा समर्थित है। हमें चुनकर, आप न केवल एक टच स्क्रीन मॉड्यूल चुनते हैं, बल्कि एक स्थिर, विश्वसनीय और दीर्घकालिक तकनीकी साझेदारी भी चुनते हैं।
